光ファイバー V溝
Optical Fiber V-Groove

弊社は主にレーザー加工、CNC加工などを用いて、高精度の光ファイバ溝加工部品をカスタマイズしています。これらの部品は、光ファイバ切断機、光ファイバ融着接続機、光ファイバ被覆機などの光ファイバベースの精密機器に広く使用されています。様々な光ファイバサイズに対応し、特殊な光ファイバ加工にも対応します。

Optical Fiber V-Groove

製品の特徴

  • レーザー加工: 非接触加工で、より高い精度と複雑な形状を実現できる
  • 高度なカスタマイズ: 様々な素材や形状に対応
  • 装置の汎用性: 市販のファイバー加工機と互換性がある

適用仕様指示: 250、400、550コーティング層光ファイバの切断。
スロットの形状: スロットはフィクスチャースロット形状です。

図面加工の寸法精度:
カテゴリーA: 粗加工、クランプ要件を満たし、一部の寸法が管理されている。
カテゴリーB: すべての寸法が管理されている。

材質 ステンレス鋼 ジルコニア

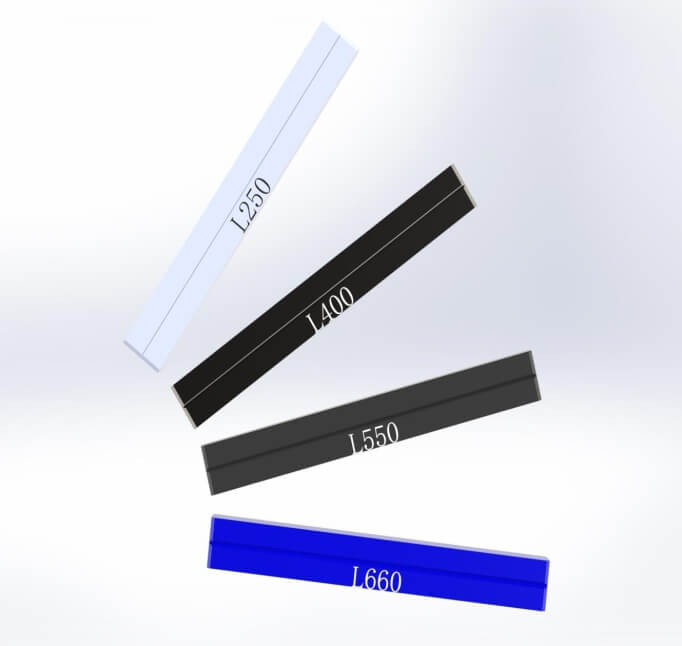

適用仕様 Type 250 Type 400 Type 550 Type 250 Type 400 Type 550
寸法精度 Slot of Type A ±20; Slot of Type B ±15
スロット形状 “V” “U” “V” “U”
仕様寸法 6.4*4.7*35
色 ステンレスの自然な色 black white blue
適用範囲 光ファイバーカッター 光ファイバークランプ治具

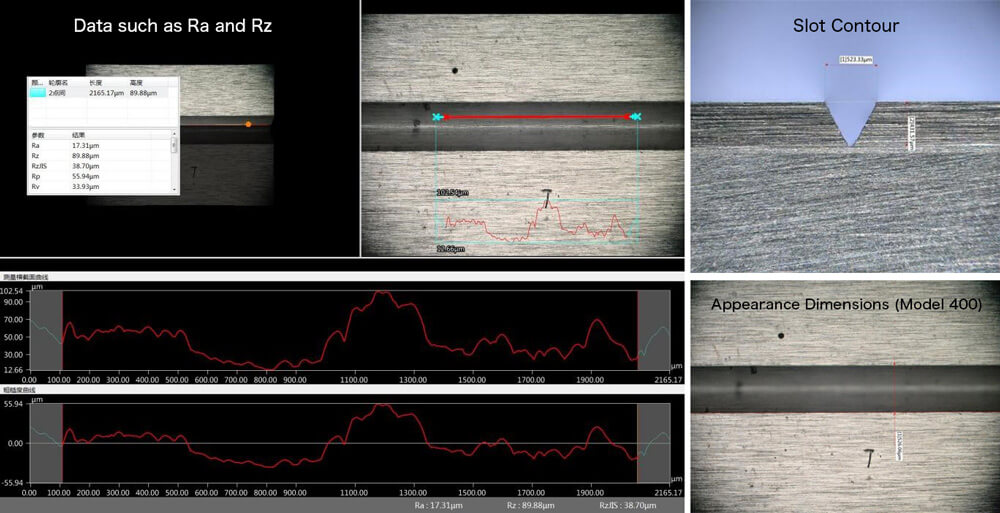

タイプAフィクスチャーのテストデータ

Test Data Of Type A Fixtures

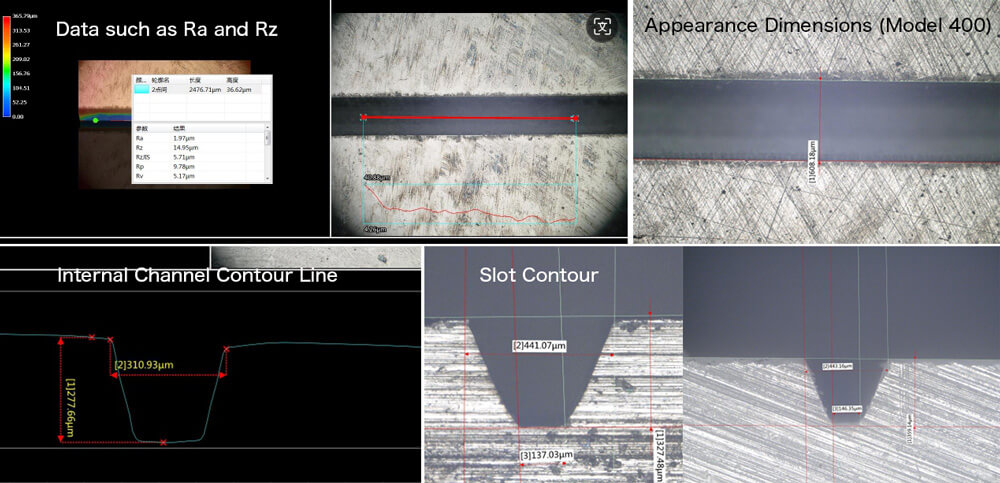

タイプBフィクスチャーのテストデータ

Test Data Of type B Fixtures
