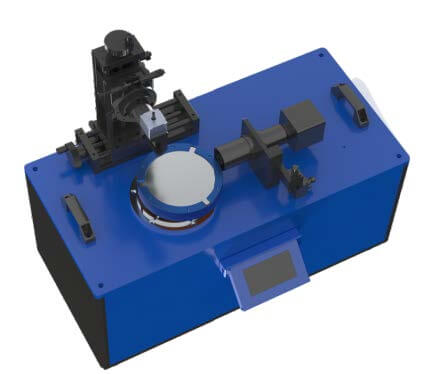

FEP-光ファイバー端面研磨機
FEP-Optical Fiber End Face Grinder

FEP – 光ファイバー端面研磨は、裸光ファイバーの端面研磨に使用されます。マイクロ独立研削メインユニットをコアとして、粗研削、精研削、研磨などの複数の研削・研磨工程を経て、光ファイバー端面のクラッドとコアを異なる角度の傾斜面と形状に研削し、光学性能と信頼性を向上させます。この装置には、角度調整用の目盛り付き円、光ファイバーの延長長を調整するための外部マイクロメーター、研磨圧力が装備されています。クイック着脱式ベアファイバーアダプターは、異なる直径の光ファイバーを保持することができます。研磨する光ファイバの端面の角度や形状を人為的に設定・制御することができます。通信機器用特殊光ファイバ、医療用光ファイバ、エネルギー伝送用光ファイバの端面の特殊形状研削に適用できます。

FEP-Optical Fiber End Face Grinder

製品の特徴

  • 平面研削、傾斜平面研削、円錐研削に対応
  • 0度から90度の間のあらゆる角度に対応
  • ファイバーとターンテーブル間の距離、ファイバー端の形状をリアルタイムでモニタリング
  • 専用研磨治具を装備

Product Features

モデル FEP-01-F-S-500*400*400-01
適用製品 光ファイバー、石英ロッド、ガラス管、水晶など
目視測定 リアルタイム・モニタリング
目盛円の角度調整範囲 (°) 0~90
Z軸の角度調整範囲(mm) 120
研削角度誤差(°) ±0.1
機械寸法(mm) 600*300*500
重量(kg) 40
