FSA-フォーカスアナライザー
FSA-Focus Analyzer

FSA-フォーカスアナライザーは、主にビームのM2ファクター、発散角、スポット径、エネルギー分布、楕円度などのパラメータを測定するために使用される重要な光学測定ツールです。FSA-Focusアナライザは、レーザ応用分野において重要な技術サポートを提供し、レーザ加工の精度、品質、効率の向上に貢献します。

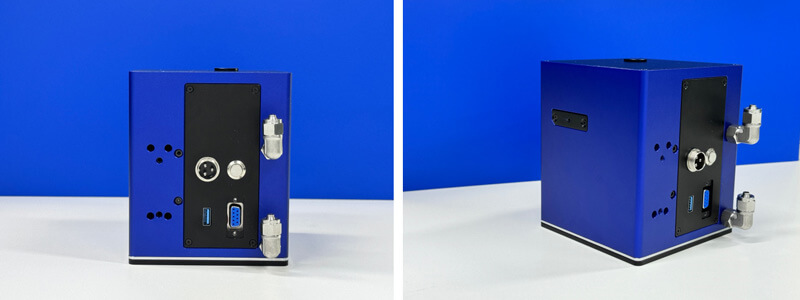

FSA-Focus Analyzer

モデル FSA-1000-20-120*120*140-03
試験電力範囲 ≤1000 W(水冷接続付き)
試験波長範囲 340~1100 nm
ビーム径 20 μm ~ 5 mm
入力ビーム形状 入力ビーム形式:集束ビーム
入射面とターゲット面の距離 121 mm
ストローク範囲 30 mm
焦点微調整範囲 ±15 mm
検出器タイプ 検出器タイプ:カメラ式
測定光源の種類 測定光源の種類:連続とパルス
対応ソフトウェア ライトビームアナライザープロ
コンピューターインターフェース USB 3.0
動作電源 AC 100~240 V/50~60 Hz
動作温度 0~40 ℃
サイズ 120*120*140 mm
重量 ≈5 kg

製品の特徴

  • 直接測定可能な最大出力は1000 W(水冷接続時)
  • 測定可能な最小スポット径は20 μm
  • ソフトウエアのインターフェースはシンプルかつ簡潔で、焦点位置を素早く特定する補助調光機能を内蔵
  • ビームのM2ファクター、スポット径、長軸、短軸、楕円度、エネルギー分布などを測定
  • 国際規格ISO11146に準拠
  • 2Dおよび3D疑似カラービームプロファイル

応用例

  • レーザー加工業界: レーザー切断、溶接、穴あけ、表面処理などの加工において、加工パラメーターの最適化、加工精度と品質の向上、不合格率の低減に使用できます。
  • 光学研究: 光学実験や研究に正確な焦点測定データを提供し、レーザーと物質の相互作用、光学システムの性能などの深い理解を助けます。
  • 半導体製造: 半導体チップの製造工程において、フォトリソグラフィやエッチングなどの工程で、フォーカスアナライザはレーザービームの正確な集光を保証し、チップ製造の精度と信頼性を向上させます。
  • 医療分野: レーザー医療機器において、フォーカスアナライザーはレーザー焦点の位置と特性を監視するために使用することができ、治療の安全性と有効性を保証します。

ソフトウェア・インターフェース

FSA メインインターフェース

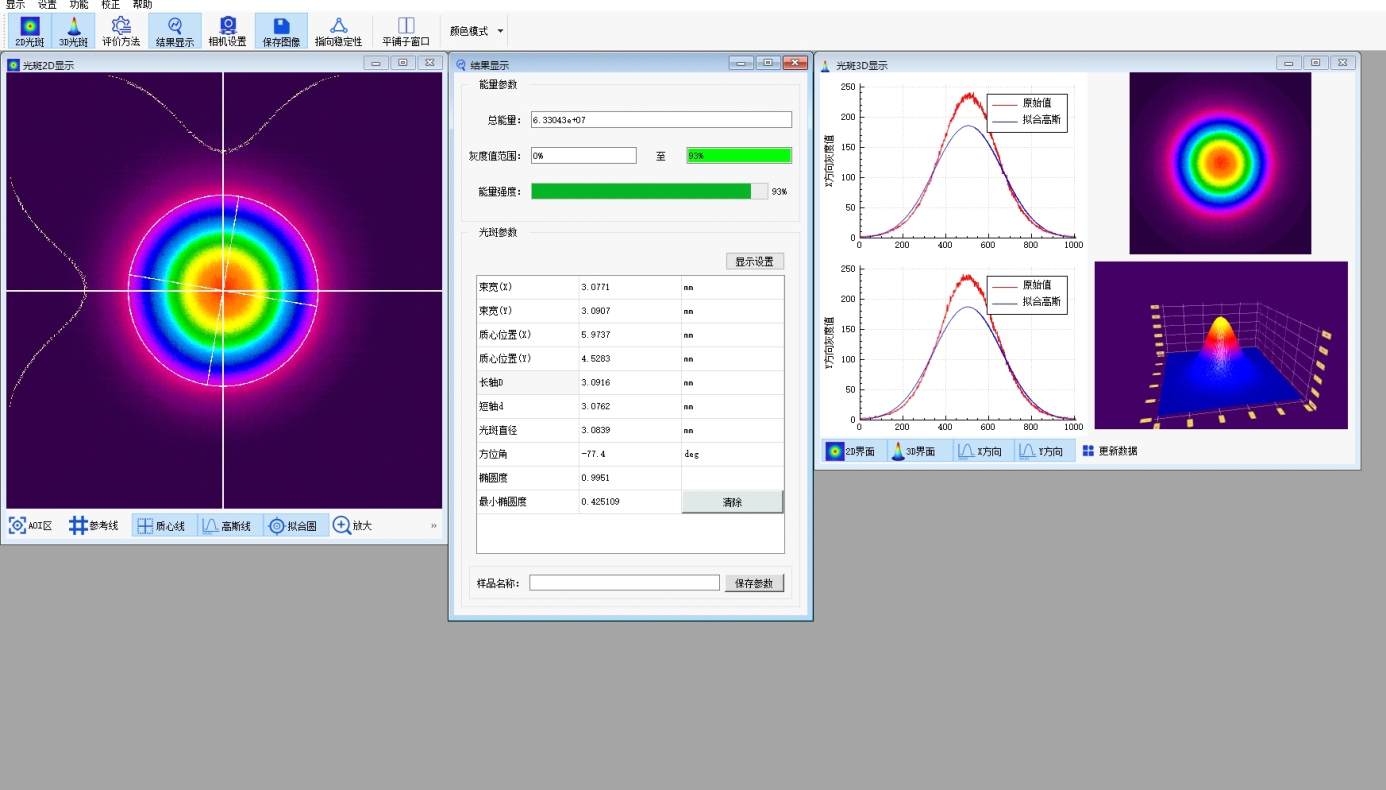

FSA – フォーカスアナライザー・メインインターフェース

特別な機能

FSA グラフ
FSA インターフェイス

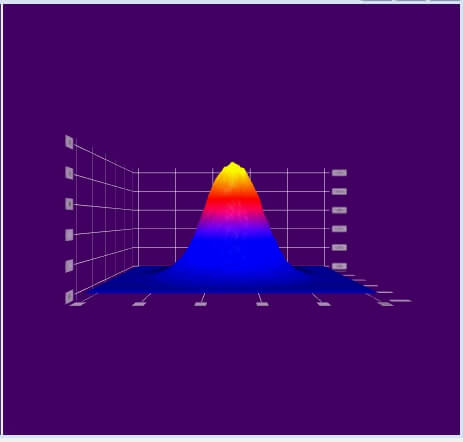

3Dアニメーション表示 – 光スポットとエネルギー分布の変化をリアルタイムで観察でき、測定プロセス中の全体的な状況を表示します。

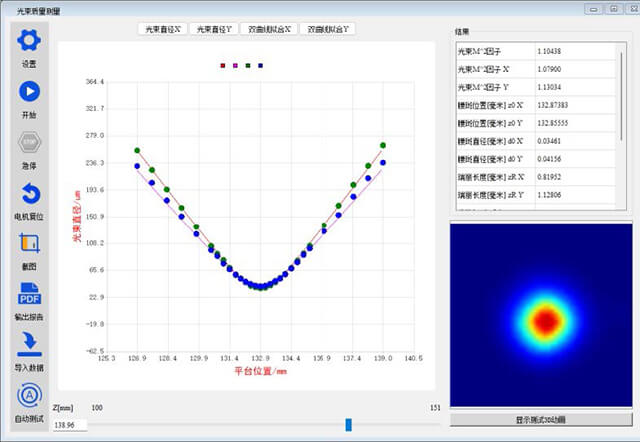

光路コリメーションデバッグ支援機能 – ソフトウェアによって校正されたポイントを参照して光路を校正し、デバッグの難易度を大幅に軽減します。

FSA インターフェイス

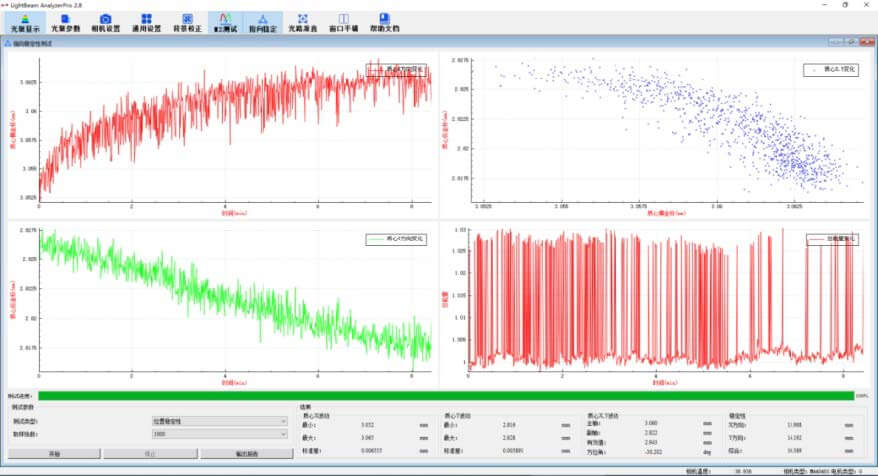

ポインティング安定性試験関数は、安定性と時間の関係、ヨー角、ピッチ角、ロール角のピーク位置と時間の関数関係を示します。
