フェムト秒レーザー加工機
Light Conversion製CARBIDEの3波長フェムト秒レーザー

関連リンク

超短パルスレーザーについての解説

フェムト秒レーザーとは

フェムト秒レーザーとは、フェムト(1×10-15)秒という超短いパルス幅をもつパルスレーザーであり、超短パルスレーザーと言われます。光は1秒間に約30万km(地球7周半の距離)を進むほど高速でありますが、その光でさえも1フェムト秒の間には約0.3 μm程度しか進むことができません。

光響は、研究用フェムト秒レーザーを開発するパイオニアであります。累計300台以上販売しております。

フェムト秒レーザーの原理

パルスレーザーの発振方法は、変調法、Qスイッチ法、モード同期法の3つに分けることができまして、フェムト秒レーザーの発振にはモード同期法が使われます。

モード同期は、下図のように共振器内の発振モード(縦モード)間の位相関係が固定されている状態(Phase lonking)のことを言います。モード(青、緑、赤の線で表した波長の光)の位相が揃っており、各波長の山が揃った部分でのみ、パルスが発生し、このパルスの一部が共振器内を一周することに、共振器の外に出ることにより、パルス列が生成されます。
フェムト秒レーザーの原理

フェムト秒レーザーの共振器(発振器)からは、nJレベルのパルスエネルギーしか得られないため、加工用に使用するためにはμJ以上に増幅する必要があります。ただ、フェムト秒レーザーはパルス幅が非常に短いため、パルスエネルギー/パルス幅で計算されるピーク出力が非常に高くなります。フェムト秒レーザーをそのまま増幅していくと、光学媒質の破壊(光学的破壊閾値強度:約10 GW/cm2) によりパルスのピーク出力が制限されてしまうため,フェムト秒レーザーを一旦ナノ秒レベルまで伸長し,その後増幅し,最後にフェムト秒までパルス圧縮を行う「チャープパルス増幅法(CPA法)」が必要となります。

フェムト秒レーザー チャープパルス増幅法(CPA法)

関連リンク

超短パルスレーザーについての解説

光響製品ラインナップ

フェムト秒レーザーのセレクションガイド表

光響製フェムト秒レーザー(fsレーザー)のラインナップを示します。波長1.0μmのモード同期Ybファイバーレーザーキットをはじめ、波長1.5μmのモード同期Erファイバーレーザーキット、波長0.9μmのモード同期Ndファイバーレーザーキット、波長0.8μmのモード同期Tiサファイアレーザーキット、波長1.0μmから2.4μmまでの広帯域光を生成できる広帯域光コムキット、再生増幅器を組み込んだ加工用IRフェムト秒レーザー、加工用グリーンフェムト秒レーザー、加工用UVフェムト秒レーザーを開発し販売しております。

波長(μm) 0.3 0.5 0.8 0.9 1.0 1.5 1.0〜2.4
研究用fsレーザー光源 20 μJ 50 μJ 大型
小型
100 μJ
non-PM
PM
研究用加工システム
産業用加工システム

フェムト秒レーザーの光源

0.3 μm
0.3 μm 加工研究用UVフェムト秒レーザー レーザー加工機
1 W
20 μJ
<400 fs
波長1.0 μmと0.5 μmも射出可
レンタル:1週間:87.8万円(税抜)

製品詳細

加工研究用UVフェムト秒レーザー
(一時受注停止中)

CPA-20

0.5 μm
0.3 μm 加工研究用グリーンフェムト秒レーザー レーザー加工機
2.5 W
50 μJ
<400 fs
波長1.0 μmも射出可
レンタル:1週間:87.8万円(税抜)

製品詳細

加工研究用グリーンフェムト秒レーザー
(一時受注停止中)

Green-fs-kit

0.8 μm
モード同期Tiサファイアレーザーキット レーザー加工機
>1 W
約10 nJ
<50 fs
¥3,500,000(税抜き)

製品詳細

モード同期Tiサファイアレーザーキット

MLti-kit

0.9 μm
モード同期Ndファイバーレーザーキット レーザー加工機
10 mW
数100 pJ
数100 fs
¥3,100,000(税抜き)

製品詳細

モード同期Ndファイバーレーザーキット

FL-MLNd-kit

1.0 μm
モード同期Ybファイバーレーザーキット レーザー加工機
100 mW
数 nJ
数100 fs
筐体なし
¥980,000(税抜き)

製品詳細

モード同期Ybファイバーレーザーキット

FL-MLYb-kit

小型モード同期Ybファイバーレーザーキット レーザー加工機
数10 mW
数100 pJ
数100 fs
筐体あり
¥1,380,000(税抜き)

製品詳細

小型モード同期Ybファイバーレーザーキット

FL-MLYb-kit-s

0.3 μm 加工研究用IRフェムト秒レーザー レーザー加工機
最大5 W
最大100 μJ
<400 fs(可変)
他高平均出力タイプあり
レンタル:1週間:87.8万円(税抜)

製品詳細

加工研究用IRフェムト秒レーザー
(一時受注停止中)

IR-fs-kit

1.5 μm
モード同期Erファイバーレーザーキット レーザー加工機
数10 mW
数100 pJ
数100 fs
non-PM
¥460,000(税抜き)

製品詳細

モード同期Erファイバーレーザーキット

FL-MLEr-kit

PM型モード同期Erファイバーレーザーキット レーザー加工機
1 mW
数10 pJ
数100 fs
PM
¥980,000(税抜き)

製品詳細

PM型モード同期Erファイバーレーザーキット

FL-MLEr-kit-PM

広帯域光コムキット レーザー加工機
約30mW
1.5 nJ
ファイバー出力
¥ 1,980,000(税抜き)(LD電源込)

製品詳細

広帯域光コムキット

BB-OCS-kit

フェムト秒レーザーの加工システム

フェムト秒レーザー加工システムキット レーザー加工機

研究用 フェムト秒レーザー加工システムキット

LP-VIS(UV, NIR)-kitは、光学部品・マウント類とプラットフォームで構成されたキットです。
安定度の比較的高いフレームに光学部品を配置して精密加工や、レーザー顕微鏡の実験に利用できます。
光響で販売している加工用フェムト秒レーザーシリーズや、各種発振器キット(FL-MLシリーズ)と組み合わせてお使い頂けます。
型番:LP-VIS(UV, NIR)-kit
価格:お問い合わせください。
納期:お問い合わせください。

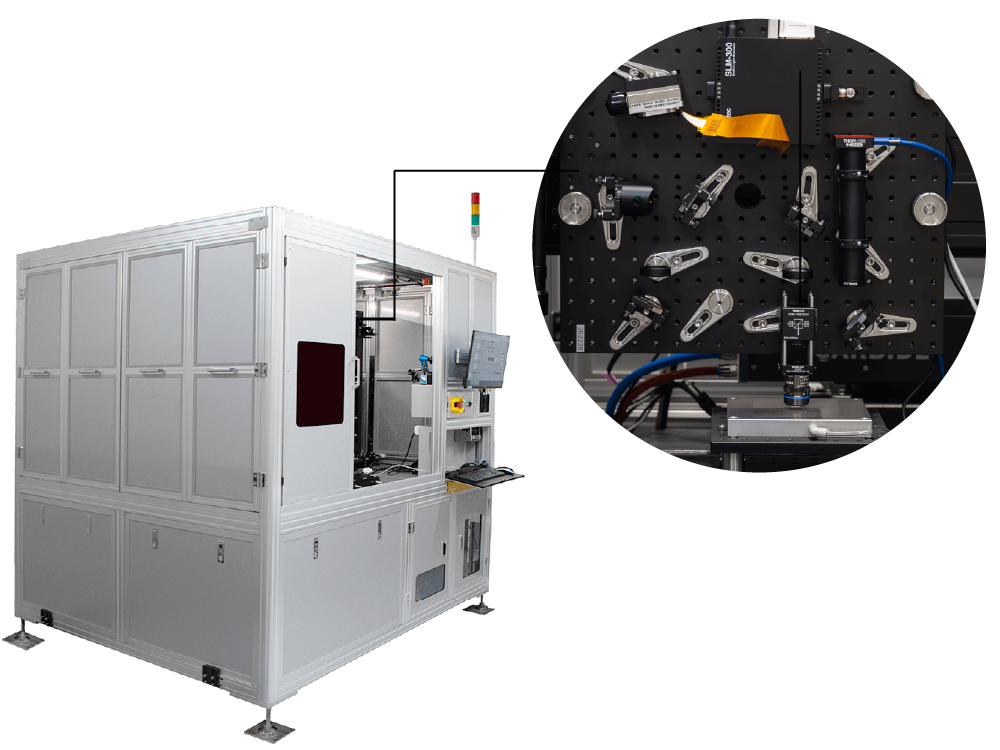

フェムト秒レーザー加工機

フェムト秒レーザー加工機

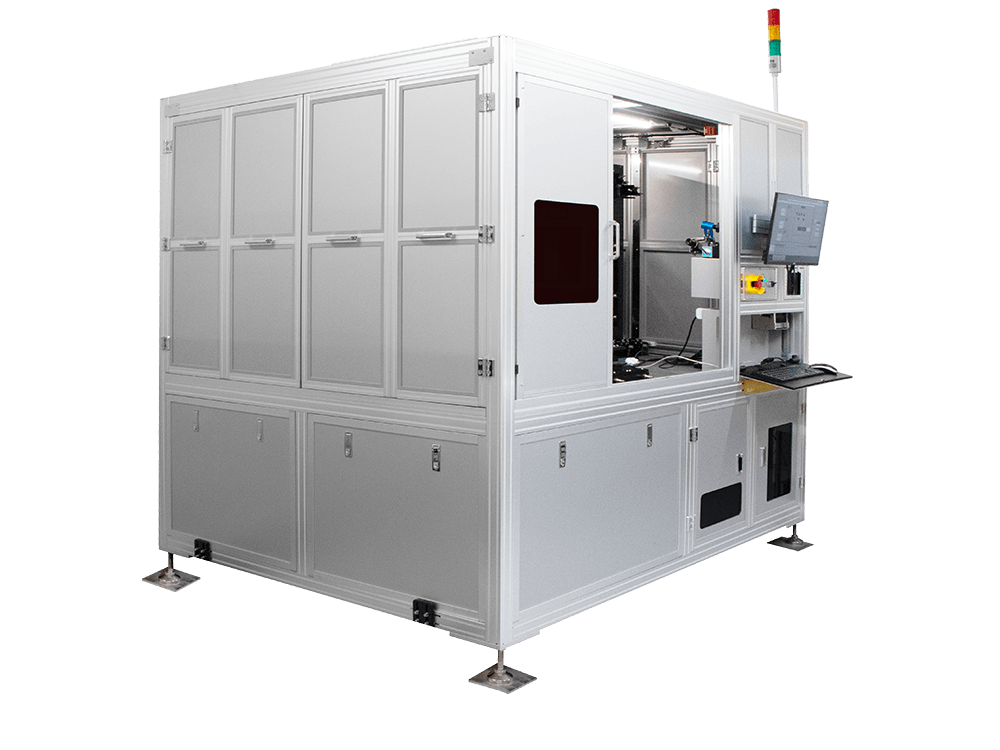

産業用 フェムト秒レーザー加工機

3波長フェムト秒レーザー光源と精密加工ステージをプラットフォームとした超高精密レーザー加工機です。レーザー精密加工に必要なエッセンスの全てを装備し、各種工業材料へ最適なコールドアブレーション加工を行います。ユーザー目線での技術コンサルティングから試作機製作、量産機制作まで幅広く対応可能でございます。

型番:femt-pro
価格:お問い合わせください。
納期:お問い合わせください。

フェムト秒レーザー用低分散ミラー

低分散ミラー

フェムト秒レーザー用低分散ミラー

弊社製品で使用しており、在庫を大量に保有しているため、低価格、かつ即日納品となっております。

価格:¥14,800〜
納期:即納

光響製以外のフェムト秒レーザー製品

Huaray

HR-Femto-50 産業用フェムト秒ファイバーレーザー

産業用フェムト秒ファイバーレーザー

Huarayはハイエンドレーザーの専門メーカーで、固体レーザーとファイバーレーザーの2つの主要なレーザー部門を持ち、市場の需要に応じて
新製品の研究開発を行っています。耐火物、硬脆材料の加工、マーキング等に用いるフェムト秒レーザーの他、ピコ秒、ナノ秒の各種レーザーも
開発・製造しております。

即日、短納期で購入可能な製品

モード同期Tiサファイアレーザーキット

メーカー
光響
型番
MLti-kit
在庫数
価格
¥3,500,000(税抜き)
納期
即納〜2週間

モード同期Ybファイバーレーザーキット

メーカー
光響
型番
FL-MLYb-kit
在庫数
価格
¥980,000(税抜き)
LDなし:¥880,000(税抜き)
納期
即納〜2週間

モード同期Erファイバーレーザーキット

メーカー
光響
型番
FL-MLEr-kit
在庫数
価格
¥460,000(税抜き)
納期
即納〜2週間

低分散ミラー

メーカー
光響
型番
M0052422
在庫数
即納リスト
価格
¥14,800(税抜き)
納期
即納

低分散ミラー

メーカー
光響
型番
M0052429
在庫数
即納リスト
価格
¥14,800(税抜き)
納期
即納
