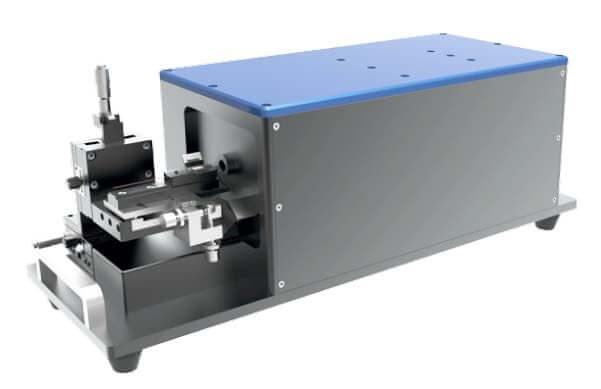

NAT-開口数テスター
NAT-Numerical Aperture Tester
NAT-NA検出器は、レーザーや光ファイバーの開口数をエンサークルドパワー法に基づいて測定する装置です。光ファイバーやエンドキャップなどの出射端から出射される高出力発散レーザー光の発散角をジオメトリック法で測定し、その発散角から開口数を評価します。
製品の特徴
- 簡単な操作で、自動的に開口数を測定
- 測定電力範囲が広く、1 W以内から1500 Wまで測定可能
- 開口数検査・判定機能付き
- 画像処理によるファイバーアライメント機能
応用例
- 製品の品質管理と性能評価に使用されます。レーザービームのNA値を測定・分析し、製品の品質・性能が規格要求を満たしていることを確認します。
- これは、レーザー生産ラインや研究開発の性能検出に使用されます。また、レーザー励起光源やレーザー加工機のNA検出、ファイバービームコンバイニングモジュールのNA検出などにも使用されます。
- 正確なNA値を提供し、ユーザーが製品の効率と性能を向上させるために、製品パラメータの調整と最適化を支援します。
| モデル | NAT-1500-0.24-540*180*170-03 |
|---|---|
| 波長範囲 (nm) | 400~2200 |
| パワーレンジ (W) | 1~1500 |
| 開口数 | 0.025~0.24 |
| テスト時間(分) | ≤1 |
| データインターフェース | USB&Ethernet port |
| データ表示 | ホストコンピューターソフトウェア |
| 動作電源 | AC 220V |
| 寸法(mm) | 545*175*193 |
| 冷却方式 | 自然冷却 / 水冷 |
