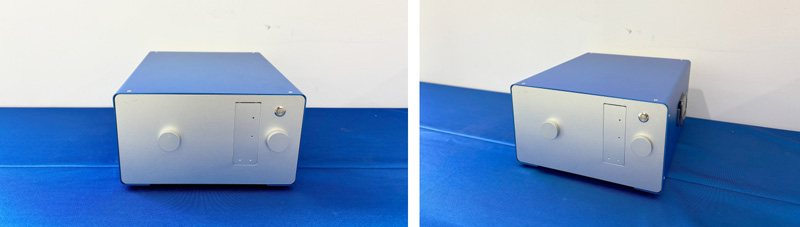

ERT-消光比試験機
ERT-Extinction Ratio Tester

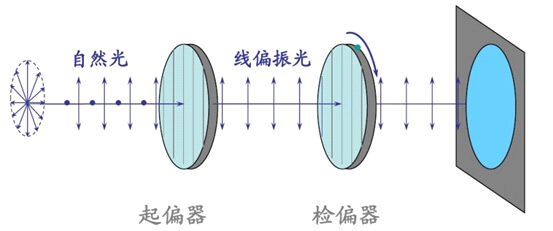

ERTシリーズ消光比測定器は、偏波保持光ファイバの消光比、偏波角度、パワー、挿入損失、軸方向の測定が可能です。ERTシリーズ消光比測定器内部の回転偏光子と光検出用高速フォトダイオードの組み合わせにより、偏波保持光ファイバの偏波消光比(PER)を迅速かつ正確に測定することができます。また、入力光の偏波角度、パワー、挿入損失、軸方向も測定できます。波長範囲は2種類:960 – 1160 nmと1275 – 1635 nmがある。

ERT-Extinction Ratio Tester

製品の特徴

  • ダイナミックレンジ50 dBのPER測定
  • 広ダイナミックレンジのパワー測定
  • 自動アキシャルアライメントによる直線偏光出力
  • 消光比テスト、挿入損失テスト、偏光方向決定などの設定可能な機能

応用例

  • 偏波保持光ファイバの消光比の測定
  • 偏波保持光ファイバとレーザ光源の位置合わせ
  • 光デバイスの偏光軸合わせ
  • Y分岐光ファイバジャイロのテスト
  • PMカプラと偏光ビームスプリッタのテスト
  • 偏波保持光ファイバの接続監視

主要技術

  • 偏波保持光ファイバ端面自動集光技術

    ERTシリーズ消光比試験機のオートフォーカス技術は、物体光反射の原理を利用しています。反射光はカメラのCCDセンサーで受光されます。反射光はカメラのCCDセンサーで受光され、コンピューター処理により、電気集束装置を駆動し、集束を行います。

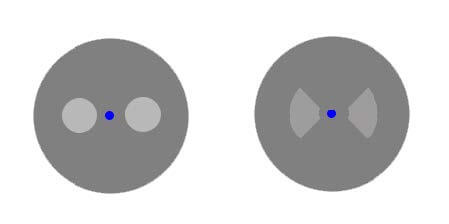

  • キャッツアイ角自動認識技術、偏光軸方向自動決定技術により、光ファイバを維持

    キャッツアイの高速軸と低速軸をロックし、画像グレースケール処理と解析により偏向角を算出します。消光比の測定中に、高速検出器と同期して偏波保持光ファイバの軸方向を自動的に決定します。

モデル ERT-AE ERT-AP ERT-AC
テスト機能 消光比 消光比+挿入損失 消光比+挿入損失
波長範囲(nm) 400~2200 400~2200 400~2200
テストパワー(dbm) -50~6 -50~6 -50~6
最大ダイナミックレンジ(db) 50 50 50
精度(db) ±0.3 ±0.3 ±0.3
偏波角度分解能(°) 0.1 0.1 0.1
パワーメーターの精度(%) \ <5 <5
パワーメーターの直線性(db) \ <0.02 <0.02
アジマステスト \ \ 高速軸と低速軸/方位角
カメラフォーカス \ \ オートメーション
コネクタインターフェース FC/PC(カスタマイズ可能) FC/PC(カスタマイズ可能) FC/PC(カスタマイズ可能)
通信インターフェース USB3.0 USB3.0 USB3.0
動作電圧 AC220V AC220V AC220V
寸法(mm) 200*200*100 280*220*138 280*220*138

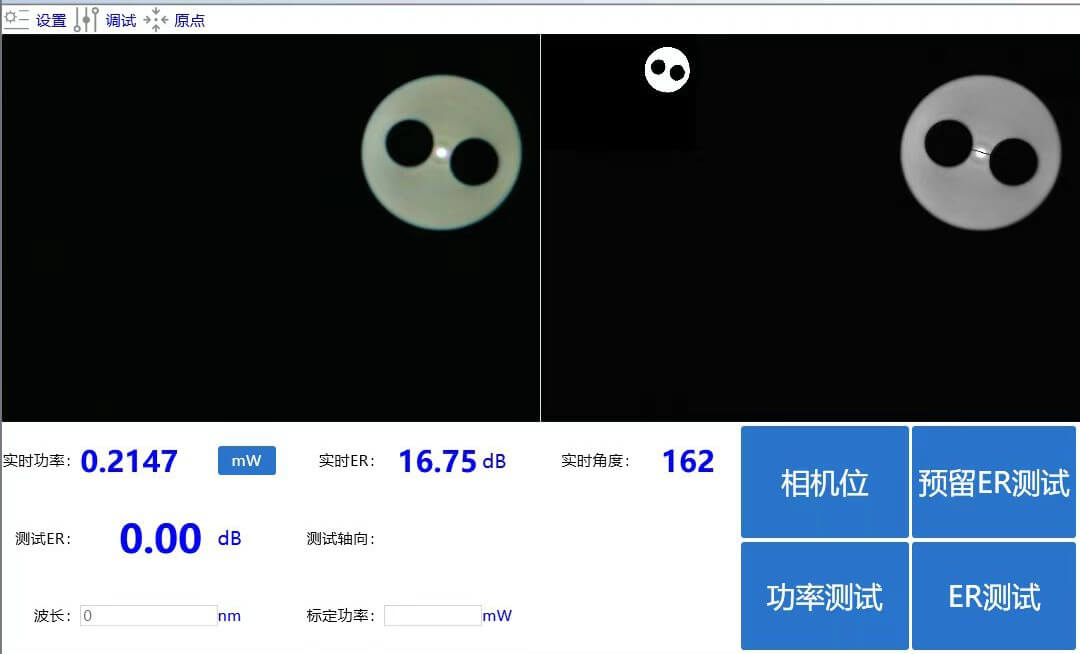

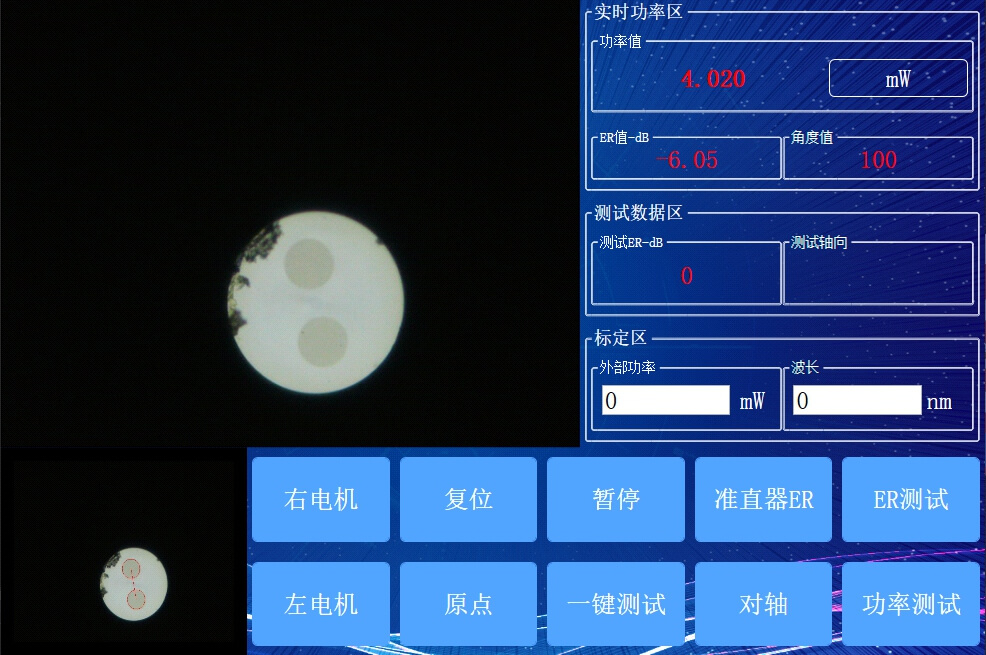

ソフトウェア・インターフェース

端面情報をリアルタイムで表示するオートフォーカスシステム。偏波保持光ファイバの高速および低速動作軸を測定し、軸外角度を計算します。
