光響製レーザークリーナー(レーザー洗浄機)のラインナップ
- レーザークリーナーの製品ラインナップ
- 小型万能タイプ
- 小型タイプ
- 万能タイプ
- 最速タイプ
- 最強タイプ
- マーカー機能付き
- UVタイプ
- メーカー
- 光響
- 光響
- 光響
- 光響
- 光響
- 光響
- 光響
- 型番
- FL-LC-100 mini
- FL-LC-50
- FL-LC-100
- FL-LC-200
- FL-LC-CW500
- FL-LC-100-MK
- uvlc
- レーザー最大平均出力
- 100 W
- 50 W
- 100 W
- 200 W
- 500 W
- 100 W
- 3 W
- レーザー最大ピーク出力
- 10 kW
- 10 kW
- 10 kW
- >10 kW
- レーザー最大ビーム強度
- 1000 kW/cm²以上
(最大で数10 MW/cm²) - 1000 kW/cm²以上
(最大で数10 MW/cm²) - 1000 kW/cm²以上
(最大で数10 MW/cm²) - 1000 kW/cm²以上
(最大で数10 MW/cm²) - 1000 kW/cm²以上
(最大で数100 MW/cm²) - 1000 kW/cm²以上
(〜数10 MW/cm²)
- 1000 kW/cm²以上
- レーザー繰り返し周波数
- 50 kHz
- 100 kHz
- 200 kHz
- 連続
- 67 ~ 200 kHz
- 最大照射エリア
- 680 mm × 680 mm
※焦点距離1,000 mmのレンズを選択した場合 - 680 mm × 680 mm
(1〜680 mm可変)
※ 焦点距離1000 mmのレンズを選択した場合 - 680 mm × 680 mm
(1〜680 mm可変)
※ 焦点距離1000 mmのレンズを選択した場合 - 680 mm × 680 mm
(1〜680 mm可変)
※ 焦点距離1000 mmのレンズを選択した場合 - 400 mm × 400 mm
※ 焦点距離420 mmのレンズを選択した場合 - 500 × 500 mm
(1~500 mm可変)
※焦点距離779のレンズを選択した場合 - 1.6 mm × 1.2 mm
(NA0.3のレンズ使用時)
- 680 mm × 680 mm
- ファイバー長
- 4 m
- 3 m(※ 5 mも可能)
- 5 m
- 5 m
- 10 m
- 約5 m
- 冷却方式
- 空冷式
- 空冷式
- 空冷式
- 空冷式
- 水冷式
- 空冷式
- 水冷式
- 重量(本体)
- < 20kg
- 約 30 kg
- 約 50 kg
- 約 60 kg
- 消費電力(最大値)
- 約 550 W
- 約 680 W
- 約 1,230 W
- 約 2,250 W(チラー含まず)
- 電源
- AC 100 V
(家庭コンセント) - AC 100 V
(家庭コンセント) - AC 100 V
(家庭コンセント) - 単相200V
- 単相200V
- AC 100 V
(家庭コンセント) - AC 100 V
(家庭コンセント)
- AC 100 V
- レンタル・サブスク
除去対象物適性
- 深い錆
- ◎
- ◎
- ◎
- ◯
- ◎
- –
- –
- 黒皮
- ◎
- ◎
- ◎
- △
- △
- –
- –
- 有害物質の瞬間的な蒸散
- ◯
- △
- ◯
- △
- ◯
- –
- –
- 厚い塗膜
- Χ
- Χ
- Χ
- Χ
- ◎
- –
- –
- 鉄筋に固着したモルタル
- △
- Χ
- △
- △
- –
- –
- –
- 塩分
- ◎
- ◎
- ◎
- ◎
- ◎
- ◎
- ◎
関連キーワード
・サビ除去、防錆、錆取り
・サビ落とし、錆び止め
レーザークリーナーとは
レーザークリーナーとは、レーザー洗浄機、レーザーサビ取り機、レーザーブラスト、レーザーケレン装置、レーザー塗装剥離機、レーザー脱脂機とも呼ばれ、金属に付いたサビ等をレーザーにより除去できる装置です。
光響製のレーザークリーナー(レーザー洗浄機)は、レーザーの専門家が開発をしているため、レーザー光源、光学系、光学スキャナー、光学制御システム、ソフトウェアなどを一元最適化し、金属に付いたサビやセメント、サビ止め塗料(塗膜)など、しぶとい汚れも軽々と除去できるように工夫しております。
単純にレーザーの平均出力(100Wや200W)だけではレーザークリーニング(レーザー洗浄)の性能は決まりません。
光響製レーザークリーナー(レーザー洗浄機)のレーザー集光点におけるビーム強度は1000 kW/cm2以上(最大で約100 MW/cm2)にもなります。
最大で約100 MW/cm2に達するレーザークリーナー(レーザー洗浄機)は、当社調べでは光響のみです。
最近では、新たに無機物質上の有機物質が除去できるUVレーザークリーナーも開発し販売しております。
100Wレーザークリーナー装置については、光技術の融合と活用のための情報ガイドブック「光アライアンス」の2019年5月号に掲載されました。
光響製レーザークリーナー(レーザー洗浄機)の特長
光響製のレーザークリーナー(レーザー洗浄機)は
- 国内安全基準を満たした完成度(インターロック付きダブルスイッチ機能他)
- 出力50Wパルス光、100Wパルス光、200Wパルス光、500W連続光、UVパルス光など、豊富な品揃え!
- 30本以上の実証動画をYoutubeに公開中!多様なクリーニング環境に対応した実績をご視聴頂けます。
- レーザーヘッドは片手で持てるハンディタイプ!ファイバーは5m(100W機)、3m(50W機)あり、近くも遠くも楽々クリーニング!
- 高出力レーザー、高い焦点ポイントで金属に付着した頑固なセメントも除去できます。
- タッチパネルでシンプルな操作性!
- 高品質・長寿命・メンテナンスフリー・低価格
- 自社開発なのでソフトもハードもカスタム可能です。(レーザーヘッドのガンタイプ仕様、選べる焦点距離レンズ他)
- 外部機器からの制御に対応しており、シーケンサやPCなどからリモート制御が可能です。
- 自動生産設備へレーザークリーナーを組み込めるほか、複数台のレーザークリーナーの同時制御も可能です。
- レーザーなので、母材を傷つけずにクリーニング。金属対象ならサビ防止、再付着の防止効果にもなります。
- 自社開発のためOEM供給も可能
- レーザーの安全講習も完備(レーザー安全教育セミナーページへ)
レーザークリーナー(レーザー洗浄機)と従来の洗浄技術との比較
従来の洗浄技術として、水を用いた高圧洗浄、有機溶剤を用いた薬品洗浄、ケイ砂を用いたサンドブラスト洗浄があります。
従来技術と比較したレーザークリーナー(レーザー洗浄機)の特長は下記の通りです。
- ドライプロセス
- 非接触
- 母材に傷が付かない(付きにくい)
- 酸化物などの再付着防止効果がある
- 環境負荷(産廃量や騒音など)が少ない
- 低いランニングコスト
- 労働負荷が少ない
高圧水 | サンドペーパー | レーザー | |
---|---|---|---|
二次廃棄物が出ない | ✕ 汚水が出る |
△ 使用済みの物が出る |
◎ 蒸散する |
母材を傷つけにくい | ◯ | △ | ◎ 調整可能 |
凸凹面や狭い場所への対応 | ◯ 水が届く範囲 |
△ 手が届く場所 |
◎ レーザーが届く場所 |
強固な汚れが取れる | ✕ | △ | ◎ |
作業時間が短い | ◯ | ✕ | ◎ |
初期コストの低さ | △ | ◎ | ✕ |
ランニングコストの低さ | ✕ 汚水処理の手間 |
✕ 膨大な人件費 |
◎ 電気代のみ |
コストパフォーマンスの高さ | △ | △ | ◎ |
従来製品との比較
光響製品 | 従来製品 | |
---|---|---|
カスタム可能 | ◎ | ✕ |
サビ&塗膜の除去 | ◎ | △ |
無機物質上の有機物の除去 | ◎ | ✕ |
レーザー発振器 | ファイバーレーザー、 UV固体レーザー | ファイバーレーザー、固体レーザー |
レーザー出力 | 30 W、50 W、100 W、200 W、500 W(10 kWも可)、UV5 W | 〜70 W、〜100 W、〜120W、〜数kW |
レーザービーム強度 | 〜約100 MW/cm2 | 〜1 MW/cm2? |
冷却方法 | 空冷、水冷 | 空冷、水冷 |
レーザースキャン軸 | 手動、1軸、2軸 | 手動、1軸、2軸 |
ソフト画面の言語 | 日本語 | 英語?、中国語?、日本語? |
製造元 | 日本 | 海外? |
国内安全基準 | ◎ | なし? |
外部制御 | ◎ | なし? |
*外部制御について
- パソコンなどの外部機器からリモート制御が可能。
- 複数台のレーザークリーナーを同時に制御が可能。
- 自動生産設備へのレーザークリーナーの組み込みが可能。
お客様の声
- 「金型表面に付着しているアルミ片の除去。競合製品との比較で光響クリーナーが一番上手く除去が出来た」
- 溶接痕を今までタワシや布でこすって落としていたが、レーザークリーナーであっという間に落とす事が出来た。
- 販売予定だった在庫品に発生したサビを光響クリーナーで即時に落とす事が出来、納品が間に合った。
- 今まで食器用タワシで苦労して落としていた、しつこい油汚れがあっという間に落とせた。
- 広範囲 (幅300 mm)の汚れを50W機を用いてあっという間に落とす事が出来た。
- 細かな隙間もレーザーならきれいになりクリーナーの性能は絶大でした!関係者、皆で驚きました。
- 他社のレーザークリーナーは手動であるため上手くサビが取れなかったが、この製品は綺麗に取れるため大満足です。
- 外部制御機能や簡易筐体タイプなど、量産に必要な様々な要望を満たしてくれたため大変助かりました。
- 他社のレーザークリーナーは母材に傷が付いたが、光響さんのは傷が付かないので買うことにした。
- このレーザークリーナーはパワーを変えることができるので、サビ取り以外にも酸化防止処理もできて大変便利。
- 他社のレーザークリーナーは手動のためクリーン度合いが位置によって不均一であったが、光響製品は自動のためキレイ。
- 他社の100Wレーザークリーナーで取れなかったサビが、光響さんの100Wレーザークリーナーでは一瞬で取れたので驚いた!
- 再塗装を行う前の塗装剥がしに光響製50Wクリーナーを利用しました。結果、元の塗装を落として、綺麗に再塗装が出来ました!
レーザークリーナーに関するニュース
学会からの招待講演
プレスリリース
- 2023年8月30日 光響製レーザークリーナー お客様でのご利用実績が国内No.1の200件超えを実現
- 2023年1月11日 従来モデルよりも軽量コンパクト且つ静音性に優れた 小型 100 W レーザークリーナーを 1 月11 日(水)より販売開始
- 2022年2月7日「マーカー機能付きレーザークリーナー」を2月9日より発売、文字や絵柄に合わせてクリーニング及びマーキング
- 2021年2月8日 各種汚れをソフトに微細クリーニング、 「UV レーザークリーナー」を2 月10 日(水)より発売
- 2021年1月15日 LaaS(ラース:Laser as a Service)により、レーザーをより身近なものに
- 2020年11月24日 「カスタム可能な 100W レーザークリーナー」を全面リニューアル
- 2020年7月1日 「CW500Wレーザークリーナー」によるクリーニング作業 デモ(実演)を受け付け
- 2019年10月30日 「1kWパルスレーザークリーナー」の販売を開始
- 2019年9月24日 「キャリータイプ50Wレーザークリーナー (レーザーサビ取り機)」の販売を開始
- 2019年8月1日 レーザーマーカー、レーザークリーナーなど各種レーザー製品の 「サブスクリプション(月額定額料金)サービス」を開始
- 2018年9月11日 「ソフトウェアもハードウェアもカスタム可能な 100Wレーザークリーナー」へ外部制御機能を搭載
- 2018年3月2日 カスタム可能な 100Wレーザークリーナーの販売開始
他のメディアからの紹介
製品の販売実績
- 大手電気機器メーカー
- コーティング装置メーカー
- 鉄工所
- 仮設資材レンタル会社
- 大手化学メーカー
- 大手光学機器メーカー
- 大手エンジニアリング会社
- 大手ゼネコン
- ベンチャー企業
- 大手プラントエンジニアリング会社
- リビルドエンジン製造業者
- 中古トラックメンテナンス会社
- 食品製造メーカー
- 建設機械販売会社
- 板金加工業者
- 自動車メンテナンス会社
- 鉄道車両会社
- 船舶会社
- 金型メーカー
- 重工業関連会社
- 金属加工会社
- 送配電事業会社
導入済みのインフラ市場
レーザークリーナー(レーザー洗浄機)の実例サンプル
レーザークリーナー照射前後の表面及び成分分析結果
EPMA分析
分析範囲比較SEM像 (レーザー照射前後)
レーザー照射により、錆を含む表面の付着物除去が確認取れた
EPMA分析 (X線スペクトル比較)
検出器PETH:塩素ピークが減少し、鉄ピークが顕著になった
検出機TAP:塩素・ナトリウムのピークが大幅に減少、鉄のピークが顕著になった
塩分除去効果が確認できた
XPS分析結果:O1s
-
クリーニング後
532 eV近傍のピークの減少を確認 -
クリーニング前の表面
Fe2O3・nH2O(赤錆) / 有機物が主成分 -
クリーニング後の表面
金属酸化物が主成分
Fe酸化物ができているが、どの価数かは不明
XPS分析結果:Fe2p
-
クリーニング後
720 eV近傍のサテライトピークの減少を確認 -
クリーニング前の表面
Fe2O3が主成分 -
クリーニング後の表面
Fe3O4が主成分
サテライトピークはFe3O4に存在しない
XPS分析 / クリーニング後の詳細回析
→Fe2+とFe3+の混合酸化物
→Fe2O3
Fe2+:Fe3+ = 1 : 2
の比率
Fe2+:Fe3+ のピーク強度比 → 1 : 1.5
Fe3O4ができているとみなせる
参考:錆成分
ヘマタイト水和物:Fe2O3・nH2O
まとめ
- EPMA分析により、 塩分除去効果が確認取れた。
- XPS分析により、 鉄表面の錆発生に保護効果のあるFe3O4の形成が確認取れた。
- レーザークリーナー照射による塩分除去・錆止め効果が期待出来る分析結果となった。
【参考文献】表面生成物の解析
- T. Yamashita, and P. Hayes, “Analysis of XPS spectra of Fe2+ and Fe3+ ions in oxide materials”, Appl. Surf. Sci. 254 2441–2449 (2008).
【参考】SEM像比較 (f160レンズでの照射)
表面状態の良い順(f=160)
50W > 100W > 200W(Pro) > 100W(小型) > 200W > 500W
【参考】SEM像比較 (f420レンズでの照射)
W数による差異がf160レンズとの比較で少なく、f420レンズでの照射は母材へのダメージ影響を抑えやすい事が確認出来る結果となった。
レーザークリーニング(レーザー洗浄)が可能な材質リスト
材質 | パルスレーザー50W/100W/200W | CWレーザー500W |
---|---|---|
鉄上の電着塗装 | ◯ | |
SUS上のインク汚れ除去 | ◎ | |
レンガとレンガの繋ぎ目箇所のコンクリート | △ 時間をかければある程度までは削れる。 |
△ 時間をかければある程度までは削れる。 |
鉄の上の5色の塗料の除去の様子 | △ | ◯ |
長年上塗りされた塗装 | △ | ◎ |
鉄系材に付いた赤錆 | ◎ | |
鉄系材上の厚みの薄いコンクリート | ◯ | |
鉄系材上の厚みのあるコンクリート | × | |
コンクリートに付いた濃色のペンキ | ◎ | |
コンクリートに付いた油性マジック | △ 色は落ちるが、型は残る。 |
|
レーザが届かない場所(配管内部など) | × | |
厚みのない黒錆 | ◯ | |
厚みのある黒錆 | × | |
組織内部まで入り込んだ赤錆(腐食したような錆) | × | |
白色系の塗膜 | × | |
白色系以外の厚さの薄い塗膜 | ◯ | |
白色系以外の厚さのある塗膜 | △ 除去に時間がかかる。 |
|
クリア塗料 | △ クリアは透過するので反応しないが、ベース素材の反応により除去できることもある。 |
|
樹脂 | × | |
樹脂表面の汚れ | △ 材質によってはパワーを落として表面の汚れだけを除去可能。 |
|
酸化膜 | ◎ | |
真鍮に付いた汚れ | ◎ | |
銅に付いた汚れ | ◎ 銅は熱伝導がよいため、反応が弱くなる。 |
|
溶接焼け | ◎ | |
アロジン皮膜 | × | |
スパッタ | ◯ よほど微小なものなら可能だが、基本スパッタやバリは除去不可。 |
|
青錆 | ◎ | |
SUS表面上に付着した焼結アルミナ | ◎ | |
仮設足場上の付着物 | ◎ | |
ステンレスにメッキ処理 | 〇 | |
シリコンコーティング | × | |
薄い油膜 | ◯ 母材が金属の場合に限る。(輻射熱) |
|
グリス等厚い油膜 | × | |
半導体装置の付着物除去 | ◯ | |
クリンカ塊 | × | |
ダイス鋼・ハイス鋼の錆や酸化膜除去 | ◎ | |
木材上の厚みの薄い塗装膜 | ◎ | |
焼結自動車部品に付いた錆 | ◎ | |
金型部品表面上のニッケルメッキ | 〇 薄いメッキは除去可能 |
|
鉄筋の錆や酸化スケールの除去 | ◎ | |
厚みのあまりないSUS材に付着した脂・コンパウンド | ◎ 母材の輻射熱で除去可能のため、母材への熱影響有り。 |
|
アルミ製金型に付着した離型剤 | ◎ 母材の輻射熱で除去可能。 |
|
陶器製金型に付着した離型剤 | × 輻射熱が弱いため除去不可。 |
|
透明なアクリル上の落書き | ◯ 黒色系統以外は難しい |
|
ガラスに付着した錆 | ◎ | |
鋼板に付着したエポキシ樹脂 | ◯ 薄いものなら可能 |
|
銅に付着した樹脂 | ◯ 薄いものなら可能 |
|
SKD61に付着したアルミ | ◯ 薄いものなら可能 |
|
SUS上の接着樹脂 | ◯ 薄いものなら可能 |
|
SS400上の塗装膜 | ◎ 薄いものなら可能 |
|
鋳物の表面の錆 | △ | |
アルミの上のカッティングシート | △ 溶けたり、反応しなかったり、個体差あり |
|
PA材の面粗度改善 | △ 条件によっては粗さがなくなる |
|
樹脂上にアルミコーティングされた物に付着した離型剤や汚れ | △ 時間がかかる |
|
アルミ材に付着したエポキシ樹脂 | ◯ 集光密度の高いレンズの場合に限る |
|
グリスフィッテング全体の錆除去 | ◎ | |
ステムナットの錆び除去 | ◎ | |
タイロッド上の黒皮除去 | △ 時間かかる |
|
SUS306に付着したセリウム系研磨剤の除去 | ◯ | |
SUS306に付着したシリカ系研磨剤の除去 | ◯ | |
真鍮に付着したセリウム系およびシリカ研磨剤の除去 | ◯ | |
アルミパイプ上のラッカー塗装除去 | ◯ 塗膜の厚いところは時間かかる |
|
鋼上の溶融亜鉛めっきの除去 | × | |
鉄製のパンラックに付いた油汚れ、塗装、サビの除去 | ◯ | |
ドラム缶天板塗装の除去 | ◯ | |

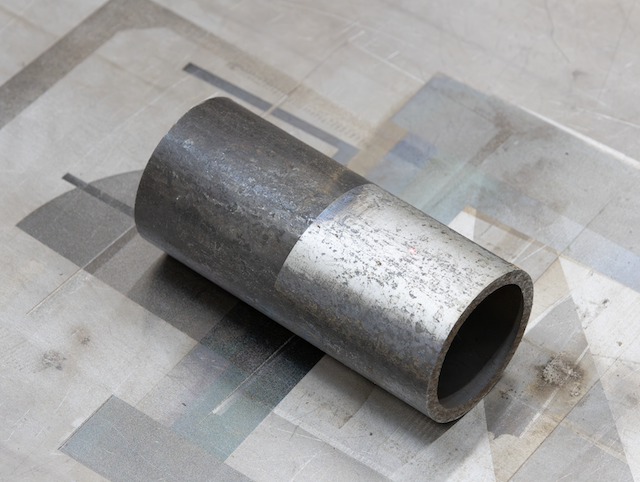

H鋼の黒皮除去 | ◯ 基本集光密度の高いレンズが必要。黒皮の種類によっては早く除去できることもある |
|
歴史的建造物の表面上の汚れ除去 | ◯ 閾値を見つけられれば可能。母材に傷、注意 |
|
タイル上のコーティングの除去 | △ 直接反応しないものは除去不可。作業効率的に問題あり |
|
鋼材上の亜鉛めっき除去 | ◯ | |
鉄道レールの錆除去 | ◯ 錆は取れるが、作業効率が課題 |
|
鉄やアルミに付着したメラミン塗装の除去 | ◯ | |
コンクリート成形金型に付着した錆除去 | ◯ コンクリートは× |
レーザークリーナー(レーザー洗浄機)の原理
この汚れは黒っぽくなるため、レーザー光の吸収率が金属(母材)よりも高くなります。
高エネルギー密度のレーザーを物質に照射すると、昇華や蒸散といったアブレーションと呼ばれる現象が起こります。
レーザークリーニング(レーザー洗浄機)は、そのアブレーションを利用した洗浄技術です。
レーザーのエネルギー密度が高すぎると金属などの母材にもダメージが入ってしまいますが、
適したエネルギー密度であると金属などの表面に付いた汚れ(酸化物などの付着物)のみを除去することができます。
また、母材と汚れの種類によっては下記が挙げられます。
- レーザーの局所的な熱(いわゆる衝撃波)によって、汚れを蒸散させるケース
- 母材の局所的な熱によって、汚れを剥離させるケース
金属などの表面に付いた付着物(酸化物など)と母材(金属など)のアブレーション(加工)しきい値の差異を利用しております。
レーザーの熱や衝撃波により付着物は除去されるが、母材は加工されないという条件のレーザーを利用します。
その際に母材の表面は改質され、酸化物などが再付着する防止効果(黒錆化)があることも分かっています。金属の場合は防錆効果も!
これまで放射性物質の除去(除染)を主な目的として、
原理的に遠隔操作が可能なレーザークリーナー(レーザーサビ取り機)の研究開発がされてきました。
波長10μmのCO2レーザーやUV波長のエキシマレーザー、ナノ秒QスイッチNd:YAGレーザー、フェムト秒モードロックレーザーというように、
様々な波長で様々なパルス幅のレーザークリーニング(レーザーサビ取り機)が研究されてきました。
現在は、様々な母材の吸収率が低い波長1 μmで発振する、安価で安定なナノ秒Ybファイバーレーザーが使われることが多いです。
これまで開発したレーザークリーナー
お問い合わせにつきまして
恐れ入りますが、お問い合わせの際には、可能な範囲で、下記5点についてご連絡ください
- 対象物はどのようなものでしょうか?(パーツ、金型、設備機械、建屋 etc)*画像/写真などがあればよりよいです
- クリーニングの目的は何でしょうか?(サビ取り、塗装除去、被膜除去 etc)
- 現状はどのように処理されていますでしょうか?(溶剤、紙やすり etc)
- その他条件はございますでしょうか?(母材に一切のキズNG etc)
- 予算額はどれぐらいでしょうか?
本製品は2017年度京都府ものづくり補助金により、A社と共同で開発を行いました。
弊社にご来訪またはワーク送付による初期テストは今のところ*無料です。出張デモ(有料)はご相談ください。
その他、現場で試用できるようにレンタル機やサブスク機もご用意しております。また即日納品ができる中古品もご用意しております。
* 打ち合わせも含め原則として2時間程度のテストとさせていただいておりますのでご了承ください。
また、テスト内容を撮影させていただくこともございます。
機密情報などの関係上、不都合な場合はあらかじめお申し付けください。
火気厳禁
本製品は熱照射となりますので、ガスなどに引火する恐れのある爆発危険箇所での使用は避けることを推奨します。
また、引火性の高い物質が対象物に付着している場合につきましても、十分にご注意していただく必要がございます。
実機所有している代理店
弊社レーザークリーナー実機を所有している代理店もございます。お近くのお客様は代理店へお問い合わせ頂けます。
- 株式会社クラインズ(群馬県太田市)
- 株式会社クローク(千葉県佐倉市)
- MP琉球株式会社(沖縄県豊海城市)
レーザークリーナー代理店募集中!
弊社では代理店を募集しております。レーザークリーナーを商材としてお取り扱いたい場合は、お気軽にお問い合わせください。
関連アクセサリー
付録
レーザーについて学ぶなら・・・
好評発売中!
まんがで分かるレーザー機器の措置基準
レーザー製品を安全に使用するための安全基準について分かりやすく解説した光響オリジナル漫画冊子です。
価格:1000円(税抜き)
A5 14P
レーザープロセシング応用便覧
レーザープロセシング(レーザー加工)技術を歴史的経緯を踏まえた入門編から、加工技術の基礎と最近の技術までを網羅し紹介。
レーザープロセシング技術は日々進歩し、宇宙、産業、医療、農業などありとあらゆる領域でレーザーを使った技術が導入され活躍しています。
活用されている工場、開発現場、研究室など専門分野に立つ技術者の方へ一助となる一冊。
LaaS:ラース(光響のトライアル、レンタル、サブスク)
Laser as a service(レーザーアズアサービス)の略称です。
Laser as a serviceは、「モノとしてのレーザー」から、「サービスとしてのレーザー」に革新させていくサービスです。
レーザー製品を「所有」することから、レーザー製品が必要なときに「利用」するへ!
