FCS-ファイバーコイリングシステム
FCS-Fiber Coiling System

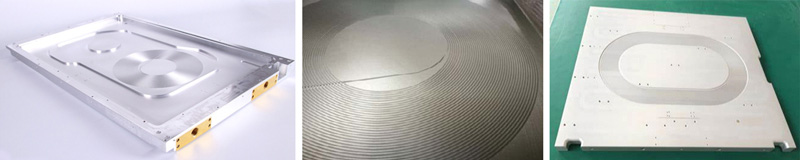

FCS – 光ファイバー配線機は、主にファイバーレーザーのコールドプレート上のランウェイ – 形光ファイバーディスクの自動コイリングとブランキングに適用されます。本装置は手作業に代わり、効率的かつ確実に水冷プレートへの光ファイバー配線と固定を完了し、レーザー製品の生産効率と品質信頼性を大幅に向上させることができます。装置一式は、ファイバー敷設ロボット、ファイバー供給機構、ファイバー敷設システムで構成されています。マシンビジョンやソフトウェアを通して水冷プレートの3Dモデルをインポートすることにより、ファイバー敷設システムは自動的にファイバー敷設軌道を生成します。繊維供給機構の繊維供給速度は、ロボットの繊維敷設速度と同期しています。

FCS-Fiber Coiling System

製品の特徴

  • 高出力ファイバーレーザーの水冷ディスクに適しています
  • 各種アクティブ光ファイバー、特殊光ファイバーに対応
  • 高度な自動化と高い配線生産効率
  • 配線工程で、光ファイバーの伸びや傷がありません。光ファイバーは規則正しく、歪みや絡みがありません
モデル FCS-Fiber Coiling System
スピンドル半径方向振れ ±0.04 mm
光ファイバー直径 400-800 μm
ファイバー – 敷設長さ ≤50M
巻取り速度 ±5%
最大線速度 ≤200 mm/s
巻取り形状 滑走路形状/楕円形状
光ファイバー間隔 要件に応じて調整
長さ – 測定方法 長さ測定用エンコーダ
電源 AC 220 V/50 Hz
