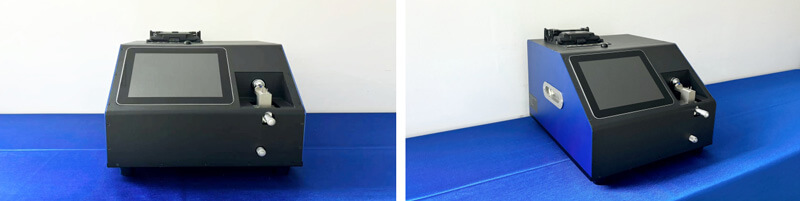

PMFS-偏波保持融着機
PMFS—Polarization-maintaining Fusion Splicing Equipment

PMFS – 偏波保持融着接続装置は、端面イメージングとソフトウェア画像処理技術を利用しています。様々な偏波保持ファイバのキャッツアイを正確に合わせ、融着接続することができます。さらに、高倍率画像処理システムにより、ファイバー端面を25倍に拡大し、ファイバーの内部構造を鮮明に映し出します。特別に設計された回転式ファイバ軸調整治具により、どのような偏波軸でも簡単に角度調整ができ、ファイバ接続の安定性と信頼性を確保します。光ファイバー通信や光ファイバーセンシングの分野で理想的な接続ソリューションです。

PMFS—Polarization-maintaining Fusion Splicing Equipment

製品の特徴

  • 高倍率光学イメージングシステムと直感的なビジュアル表示
  • 融着接続用高精度アキシャルアライメント
  • フレキシブルなアキシャルアライメント調整機構
  • アキシャルアライメントと融着接続の性能指標における優れた一貫性と安定性

応用例

  • 高精度光ファイバセンサ
  • ファイバブラッググレーティングセンサ
  • 高性能通信システム
  • レーザーおよび光ファイバー増幅器
モデル PMFS-M-125-SCF-370*330*280-02
可溶性光ファイバの種類 パンダ – 形光ファイバー
偏波主軸調心精度(°) <0.3
標準接続損失(dB) 0.03
軸調心接続時間(s) 60-100
可溶性光ファイバクラッド径(μm) 80-125
可溶性光ファイバ被覆径 165-250
ファイバ端面倍率(μm) 25
被覆なしの接続点の最小長さ 10
最短可溶性デバイスピグテール(mm) 50
機械寸法(mm) 370*330*280
