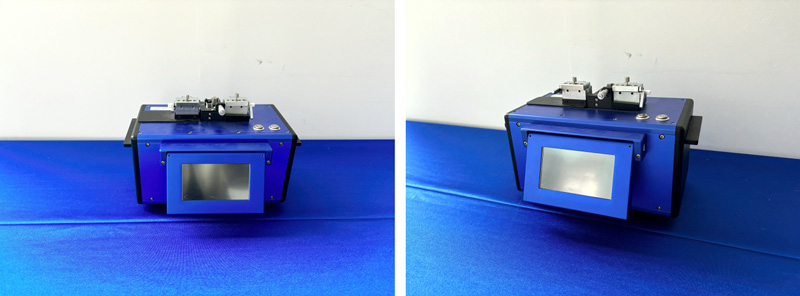

AFC-自動ファイバーカッティングナイフ
AFC-Automatic Fiber Cutting Knife
AFC-自動ファイバー切断ナイフは、主に大口径光ファイバーのフラット切断に使用され、最大直径1250 μmの光ファイバー被覆の切断をサポートします。切断ヘッドのステップ長を制御するために、ユーザー自身が引っ張り力を設定することができ、簡単に異なるタイプの光ファイバを切断することができます。

製品の特徴
- 切削端面角度は小さく、典型的な値は0.5°未満
- 表示インターフェースはシンプル
- 切断光ファイバーの種類はオプションでカスタマイズ可能
- ワンボタン操作で、切断速度が速い
| モデル | AFC-PM-400-260*161*126-04 |
|---|---|
| 適用ファイバー | 80~1250 |
| ファイバー引張力 | can reach 2500 |
| ブレード寿命 | >20000(125 cladding) |
| カッティング方法 | tight – pull scribing |
| 最短カッティング長さ | 5 |
| ブレード材質 | diamond |
| カッティング角度 | 0.5 |
| ファイバークランプ | マグネットカバー |
| 電源 | 24 V/DC,5A |
| ディスプレイ | 4.3インチ・タッチスクリーン・ディスプレイ |

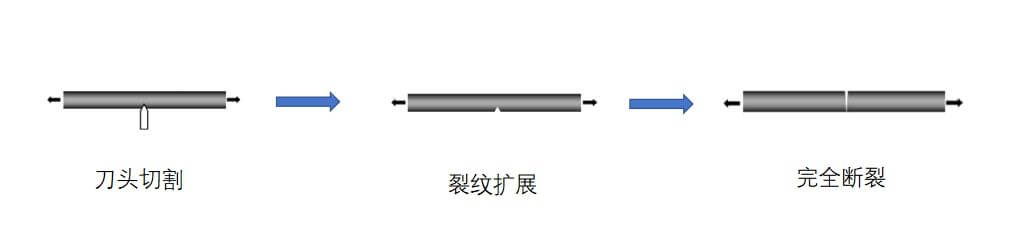

動作原理
光ファイバー切断時に発生するクラックの伝播方向を決定し、クラック面の伝播経路を一意に決定します。得られた初期クラックに基づき、クラックは張力の作用により拡大します。最終的に、クラックは光ファイバ全体を貫通し、滑らかで平坦な光ファイバ断面が得られます。

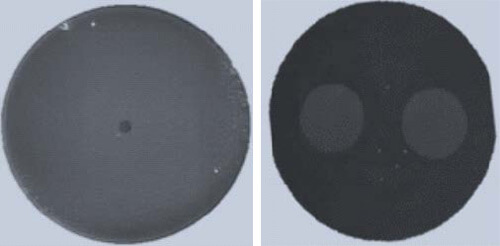

端面の切削効果

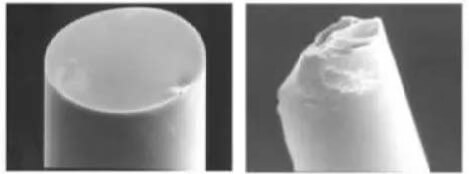

繊維切断とファイバーカッターによる切断の比較
