PST-偏光状態テスター
PST-Polarization State Tester

PST – 偏光状態テスターは、回転式1/4波長板を用いて平行入射光の偏光状態を測定します。波長範囲は可視光から近赤外領域までカバーしています。この偏光測定器は、高いダイナミックレンジを持ち、偏光楕円とポアンカレ球の2つのモードで表示することができます。方位角、楕円度、偏光度などのパラメータを実時間で出力することができ、ファイバーの偏光測定分野で広く使用されています。

製品の特徴

  • 複数の波長レンジ
  • 回転1/4波長板に基づく高精度測定
  • 高ダイナミックレンジ
  • 方位角、楕円度、偏光度の測定
  • 設定可能な入力光学インターフェース

応用例

  • 自由空間およびファイバー結合シナリオにおける偏光測定
  • 偏光度(DOP)測定
  • 方位角および楕円率測定

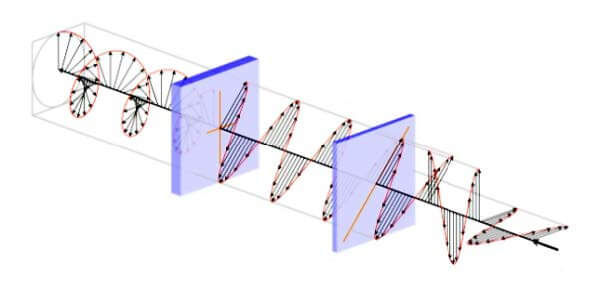

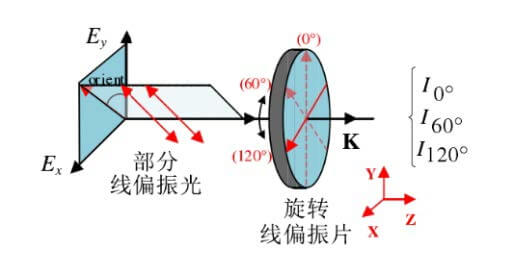

測定原理

Measurement Principle
Measurement Principle

モデル PST-Polarization State Tester
波長範囲(nm) 690-1200 nm or 1100-1700 nm
光パワーダイナミックレンジ(dbm) -50~10
偏光状態の試験範囲 ポアンカレ球の全表面を覆う
方位角精度(°) ±0.5°
楕円精度(°) ±0.5°
偏光度精度(°) ±2°
入力光ファイバー・インターフェース FC/PC or FC/APC(コリメーターフランジ)
