水冷式 5W UVレーザーマーカー | 光響

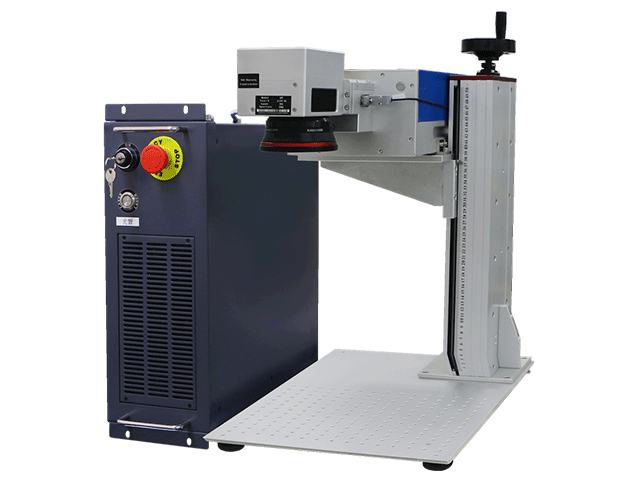

LMS-UV05W

UVレーザーマーカーとは、UVレーザーを用いて文字や図形を描くこと(マーキング)ができる装置です。物質にレーザーを当てると、当てた箇所だけ表面を除去したり変質させたりすることができます。レーザーを当てた箇所と当てていない箇所ではコントラストの差が生じます。レーザーマーキングはそのコントラストの差を利用しています。
本製品は、UVレーザーマーカーで、ケーブルを接続するだけで各種素材上にマーキング加工が可能です。「あれにマーキングしたい」、「ちょっと手軽に印字したい」等の細かな要望にも答えることができる便利な製品です。

特徴

  • 優れたコストパフォーマンス
  • 水冷
  • 金属や樹脂などへのマーキングが可能
  • お客様によるカスタムが可能
  • ガルバノスキャナーミラーにより高速マーキングが可能
  • ランニングコストは電気代のみ
  • インクマーキングのように字が薄くなったり剥がれたりしない
  • 非接触なため材料の変形はなし
  • AC100Vの家庭コンセントでの使用が可能

LMS-UV05W

各種補助金を利用した「レーザー加工機・切断機・溶接機」購入のご案内

UVレーザーマーカー製品の仕様

レーザー発振波長 355 nm
レーザー最大平均出力 5W、10W、15W、25W
最大照射エリア 300 mm × 300 mm
*焦点距離430 mmのレンズを選択した場合
※レンズ変更により可変
最大スキャン速度 6m/s(fθ160mmレンズでの参考値になります)
fθレンズの焦点距離 100, 160, 210, 254, 290, 330, 430 mmから選択可能
*標準レンズは160 mm
動作温度 15℃〜30℃

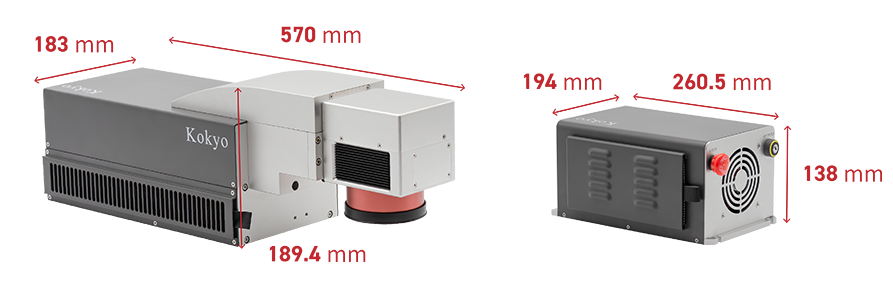

外形寸法(本体) W400 mm × H650 mm × D1050 mm
外形寸法(電源ユニット) W200 mm × H450 mm × D600 mm
外形寸法(チラーユニット) W280 mm × H420 mm × D600 mm
重量(本体)
備考 レーザー製品サブスクサービスご利用できます。

用途・アプリケーション例

  • 携帯電話キーパッドへのレーザーマーキング
  • 電子部品へのレーザーマーキング
  • 衛生陶器へのレーザーマーキング
  • 指輪・アクセサリーなどへのレーザーマーキング
  • その他合成ゴム、段ボール、人工皮、超硬合金、などへのレーザーマーキング
  • 紫外線(UV)硬化樹脂のコンパウンドの微細硬化
  • パターンレスによる樹脂の硬化を用いた種々のアプリケーション

加工サンプル

ABS
素材:樹脂 ABS

シリコン
素材:シリコン

人工皮
素材:人工皮

弊社高出力UVマーカーを用いた加工事例

より詳細な用途例はこちら

UVレーザーマーカー使用動画

各種レーザーマーキング可能な材質の一覧表

加工材質の波長特性 ― UVレーザー

効率なレーザー加工を行うためには、レーザーの波長と加工材質の吸収波長のマッチングが重要になります。

右図はレーザー加工材質(研磨した銀、銅、炭素鋼、ニッケル、アルミニウム)の吸収波長特性を示します。吸収率(Absorption Rate)が高い =
レーザー加工がしやすくなるため、図ではレーザーの波長が短いほど加工がしやすいことが分かります。

UVレーザーは基本波長が355nm(0.355nm)のため、レーザーの中でも加工を行いやすいレーザーと言えます。

レーザーマーカーと従来のマーキング技術との比較

従来のマーキング技術として、刻印・スタンプ押し、ラベル貼り、インク印字があります。
従来技術と比較したレーザーマーカーの特長は下記の通りです。

  • メンテナンス不要
  • 消耗品なし
  • 半永久的に消えない印字が可能
  • 文字の変更が可能
  • 非接触でマーキングが可能
  • ランニングコストは電気代のみ
  • 印字の度合いを調整可能

本UVレーザーマーカー製品と従来製品の比較

本製品
UVレーザーマーカー
従来製品(参考)
お客様によるカスタム
レーザー波長 355 nm 355 nm
レーザー出力 5W、10W、15W、25W 約3W
パルス幅 ナノ秒 ナノ秒
冷却方式 水冷 水冷
電源 AC100V(家庭用コンセント) 200Vを使用多数
最大ワークスペース 300 mm × 300 mm
※f=430 mmレンズの場合
100 mm × 100 mm
最小線幅
スポット径(理論値)
約 6μm
※f=100 mmレンズの場合
10μm
自作 (ご要望に応じて)可能 不可

UVレーザーマーカーの構成

UVレーザーマーカーは、以下の内容で構成されております。

  • UVレーザー光源(ガイドレーザー付き)
  • ガルバノスキャナーミラー
  • fθレンズ
  • マーキングソフト

マーキングソフトは、日本語やバーコード入力、CADや写真等も直接取り込むことができます。

UVレーザーマーカーの構成図 UVレーザーマーカーの構成図

付属品

本UVレーザーマーカーには下記が含まれております。

  • UVレーザーマーカー本体一式(パソコン含まず)
  • f=160の標準レンズ1個
  • レーザーヘッド固定用フレーム

パソコン接続・ソフト操作性

本製品はUSBインターフェースでWindowsパソコン(Win10)と接続して制御を行います。
ソフトウェアでは、

  • TrueType、SHX(AutoCADフォント)、DMF(ドットマトリックスフォント)、1次元バーコードなどのフォント形式
  • bmp、jpg、gif、tga、png、tifなどの画像形式
  • ai、dxf、dst、pltなどのベクターファイル、に対応します。

※ フォントはパソコンに導入されている環境に異なります。
※ ai:Adobe社 イラストレーターによるベクター形式ファイル。
※ dxf・dst:Autodesk社 AutoCADによるベクター形式ファイル並びにシートセットベクター形式ファイル。
※ plt:HPGL(Hewlett Packard Graphics Language)のベクター形式ファイル。

テキスト入力以外にも図形の追加、編集が可能。

soft01
soft02

画像は色調反転、グレイスケール、ディザ処理が可能。

ペイント編集
画像装飾

fθレンズの焦点距離の選択

fθレンズの焦点距離は、100 mm, 160 mm, 210 mm, 254 mm, 290 mm, 330 mm, 430 mmから選択することができます。

レンズの焦点距離が長いほど、ワークエリアは大きくなります。
ワークエリアとレンズの焦点距離の関係性 ワークエリアとレンズの焦点距離の関係性
レンズ交換図_FLワークエリアとレンズの焦点距離の関係性
レンズの焦点距離が短いほど、スポット径は小さくなります。
スポット径とレンズの焦点距離の関係性 スポット径とレンズの焦点距離の関係性
レンズ交換図_焦点距離スポット径とレンズの焦点距離の関係性

UVレーザーマーカーオプション

本UVレーザーマーカーとは別に下記も購入することができます。

本UVレーザーマーカーとは別に下記も購入することができます。

  • f=100のレンズ
  • f=210のレンズ
  • f=254のレンズ
  • f=290のレンズ
  • f=330のレンズ
  • f=430のレンズ
その他

※1ふたを取らずにレーザーを射出し、ふたに穴を空けてしまうケースがございます

お客様の声

  • 他社の製品と遜色なくレーザーマーキングができているので安価で大変満足している。
  • レンズを交換することができ、ビームのスポット径を小さくすることができるので大変便利。
  • 納品物を接続するだけでマーキングができ安心した。
  • 他社の製品はオーバースペックで逆に使いにくかったが、本製品はシンプルで最低限の機能が付いており満足。
  • 量産時に他社製品は高価で困っていたが、本製品のおかげで助かった。

事例紹介

株式会社A社 様
◆ UVレーザーマーカー
◆ 用途:電極の微細加工
◆ 印字対象:電子部品に形成された電極

K社 様
◆ UVレーザーマーカー
◆ 用途:文字のレーサーマーキング
◆ 印字対象:シリコンゴム

L社 様
◆ UVレーザーマーカー
◆ 用途:フィルムにレーザーマーキング
◆ 印字対象:電子部品絶縁フィルム

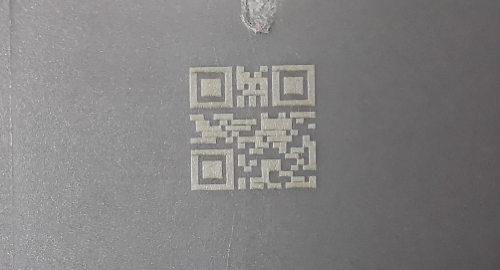

M社 様
◆ UVレーザーマーカー
◆ 用途:QRコード(*)のレーザーマーキング
◆ 印字対象:電子部品の樹脂外装

実例サンプル

額縁
◆ マーキング時間:各模様3~5分
◆ UVレーザーマーカー
◆ 素材:アクリル製

スプーン
◆ マーキング時間:約1分30秒
◆ UVレーザーマーカー
◆ 素材:ステンレス製

スマホケース(手帳タイプ)
◆ マーキング時間:約15分
◆ UVレーザーマーカー
◆ 素材:人工皮革

スマホケース(ソフトタイプ)
◆ マーキング時間:約10分
◆ UVレーザーマーカー
◆ 素材:人工皮革

お箸
◆ マーキング時間:約1分
◆ UVレーザーマーカー
◆ 素材:木製

ボールペン
◆ マーキング時間:約20秒
◆ UVレーザーマーカー
◆ 素材:樹脂製

反射テープ
◆ マーキング時間:約1分30秒
◆ UVレーザーマーカー
◆ 素材:塩化ビニル樹脂製

ハサミ
◆ マーキング時間:約5秒
◆ UVレーザーマーカー
◆ 素材:ステンレス製

デニム補修クロス
◆ マーキング時間:約1分30秒
◆ UVレーザーマーカー
◆ 素材:ステンレス製

ステンレストレー
◆ マーキング時間:約22分
◆ UVレーザーマーカー
◆ 素材:ステンレス製

色画用紙
◆ マーキング時間:約4分
◆ UVレーザーマーカー
◆ 素材:紙製

カッティングシート
◆ マーキング時間:約1分
◆ UVレーザーマーカー
◆ 素材:塩化ビニル樹脂製

ペンケース
◆ マーキング時間:約20秒
◆ UVレーザーマーカー
◆ 素材:人工皮革製

名刺ケース
◆ マーキング時間:約5分30秒
◆ UVレーザーマーカー
◆ 素材:アルミ製

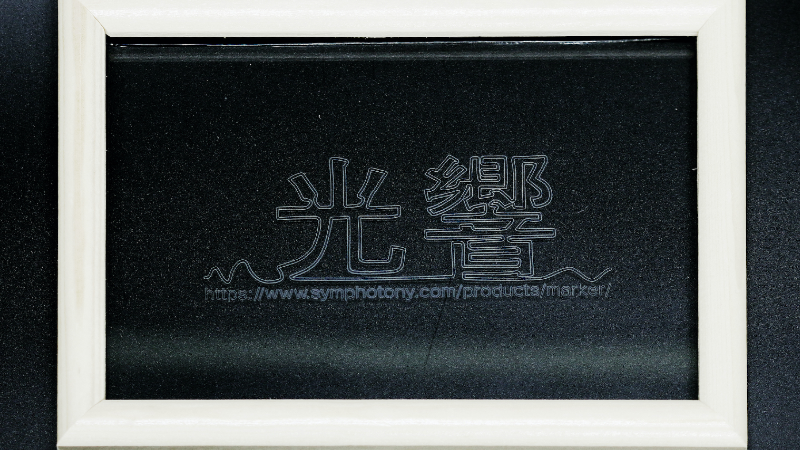

ガラス板
◆ マーキング時間:約2分
◆ UVレーザーマーカー
◆ 素材:ガラス製

アルミボード
◆ マーキング時間:約1分30秒
◆ UVレーザーマーカー
◆ 素材:樹脂ボードのアルミコーティング

スポンジシート
◆ マーキング時間:約2分30秒
◆ UVレーザーマーカー
◆ 素材:EVA(エチレン-酢酸ビニール共重合樹脂)製

アルミカード
◆ マーキング時間:約2分40秒
◆ UVレーザーマーカー
◆ 素材:アルミカード

製品の販売・Laas利用実績

アカデミック

  • 熊本大学
  • 関西学院大学
  • 大阪大学
  • 産業技術総合研究所

企業

  • 大手電気機器メーカー
  • 総合化学品会社
  • 化学合成顔料メーカー
  • 自動車内装部品メーカー

よくあるご質問及び弊社回答

製品本体以外にパソコン等は必要でしょうか?
マーキングソフトはパソコンを使用しますので別途必要です。なお、Windows10で動作確認を行っております。
【パソコンスペックの目安】
OS:Windows10 64bit
CPU:インテル core-i シリーズ
ROMメモリ:4GB
USB:3ポート(UVレーザーの場合 装置との接続に2ポート使用します)
2ポート(ファイバーレーザーの場合 装置との接続に1ポート使用します)
客先より、いつもAIやPDF等でデータをもらいますが、それらをデータ変換するソフト等はあるでしょうか?
AI,dxf等のベクトルファイルに対応しております。ただ、バージョンにより非対応の場合があります。
その場合にはビットマップ形式に変換してのご使用を推奨しております。
なお、オープンソフトで変換してご使用頂いても、問題はございません。
製品購入時の配送、設置、操作方法の説明等は、御社(光響)で行ってもらえるのでしょうか?
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて
基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:90分程度)
装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
製品購入後の操作方法の問い合わせ等は、可能でしょうか?
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
事前にサンプル品をお渡しして、サンプルテストをして頂く事は可能でしょうか?
各種レーザーマーカーの加工材質の比較表のリンク先をご覧ください。(リンク:加工材質の比較無償と有償の区別につきましては下表をご覧ください。正式なお見積りにつきましてはお問い合わせください。

無償となる内容 有償となる内容
  • レーザーの条件出しを必要としない単なるマーキング
  • 製品の閲覧のみ
  • 左記以外
レンタルは可能でしょうか?
弊社のレーザー製品サブスクサービスをご覧ください。
光響での使用は可能でしょうか?
可能です。お客様が、例えば自社製品へマーキングされたい場合は、
初回、最初の1時間は¥55,000で、それ以降は1時間あたり¥25,000でお受けいたします。
生産ラインに入れることは可能でしょうか?
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。

製品の保証とアフターサービスについて

保証期間

  • ご購入から1年間

アフターサービス

  • ご利用方法案内とリモート安全講習あり。
  • ご不明点等があった場合、メール、TEL、Webにてご対応致します。
  • 製品にトラブルがあった場合、センドバックサービスでご対応致します。
  • マーカー製品ご購入者に限り、特別価格でオプションレンズを追加ご購入頂けます。
