レーザー保護メガネ
  • 製品名(光響製)レーザー保護メガネ
    (レーザーゴーグル)
  • 型番LPG-○○
  • 価格¥17,000(税抜き)
  • 納期お問い合わせ
レーザー保護メガネとは、レーザー光用遮光保護メガネの略称であり、レーザー光から目を保護するレーザー専用のメガネです。
ご使用のレーザー波長に対して透過率の低いレーザー保護メガネをご使用ください。
レーザー医療分野でも多くご利用いただいております。
レーザー保護メガネもレーザーによる損傷を受ける場合がありますので、
レーザー保護メガネを着用中でも、レーザー光を直接のぞきこまないでください。
※ 使用シーンの高い「LGP-GI」を大量に在庫確保しております。お気軽にお問い合わせください。
※ グリーンレーザーやレッドレーザーの視認性をあげるために使用するレーザーメガネではありません。
※ アーク溶接用の遮光メガネではありません。

お問い合わせ

レーザー保護メガネ(レーザーゴーグル)の特長

  • リーズナブルなレーザー保護メガネ
  • 高水準の光学濃度(OD値)
  • 波長・レーザーの種類に合わせて選べるラインナップ
  • 保管ケース付き
ゴーグル使用例

レーザー保護メガネの仕様

レーザー保護メガネの光学濃度(OD値:Optical Density)について

OD値とは吸収度合いを対数で示した値です。
レーザー保護メガネのOD値が高いほど、レーザー光の透過率は低くなります。

すなわちレーザー光の特定波長を遮るレーザー保護メガネは、OD値が高くなるほど目にとって安全になります。

例えば、CW 1kWレーザー光をOD値6のレーザー保護メガネに透過させると、1mWまで減衰されます。

技術データ

光学濃度(OD値) 減衰率 透過率(%) 遮へい率
0 0 100% 0%
1 1/10 10% 90%
2 1/100 1% 99%
3 1/1,000 0.1% 99.9%
4 1/10,000 0.01% 99.99%
5 1/100,000 0.001% 99.999%
6 1/1,000,000 0.0001% 99.9999%

VLT(可視光透過率)について

VLTとは可視光の透過率を示します。
人間の目には、VLTの数値が高いほど明るく見え、低いほど暗く見えます。

レーザー保護メガネの選定ガイド

レーザー波長とレーザー保護メガネのOD値と製品型番

レーザーの波長と、必要なOD(Optical Density)値を元に、レーザー保護メガネの型番(LPG-XX)をお選びください。

例えば、お使いのレーザーの波長が355 nm、532 nm、1064 nmの3波長ある場合は、LPG-GIが適しております。

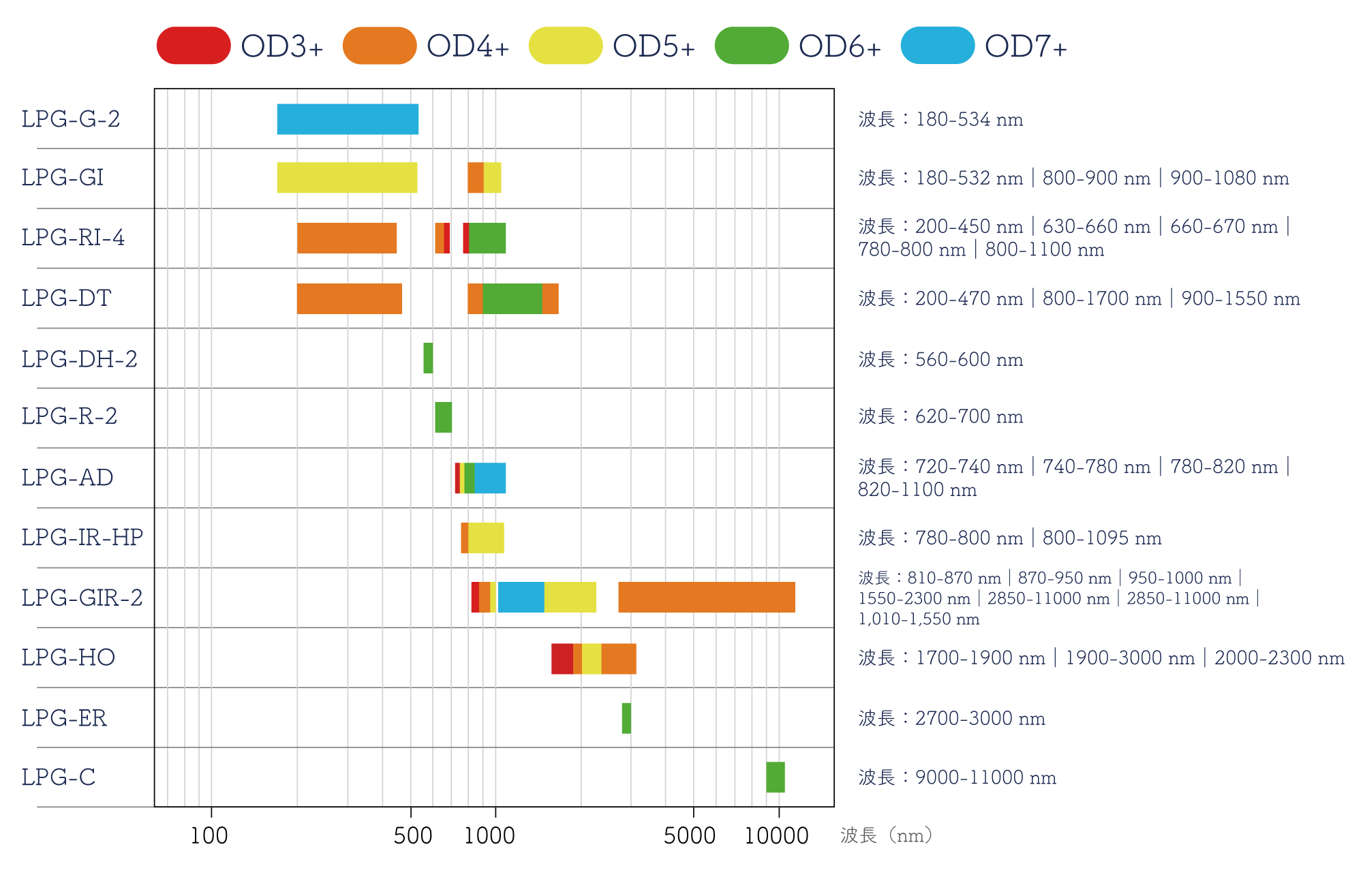

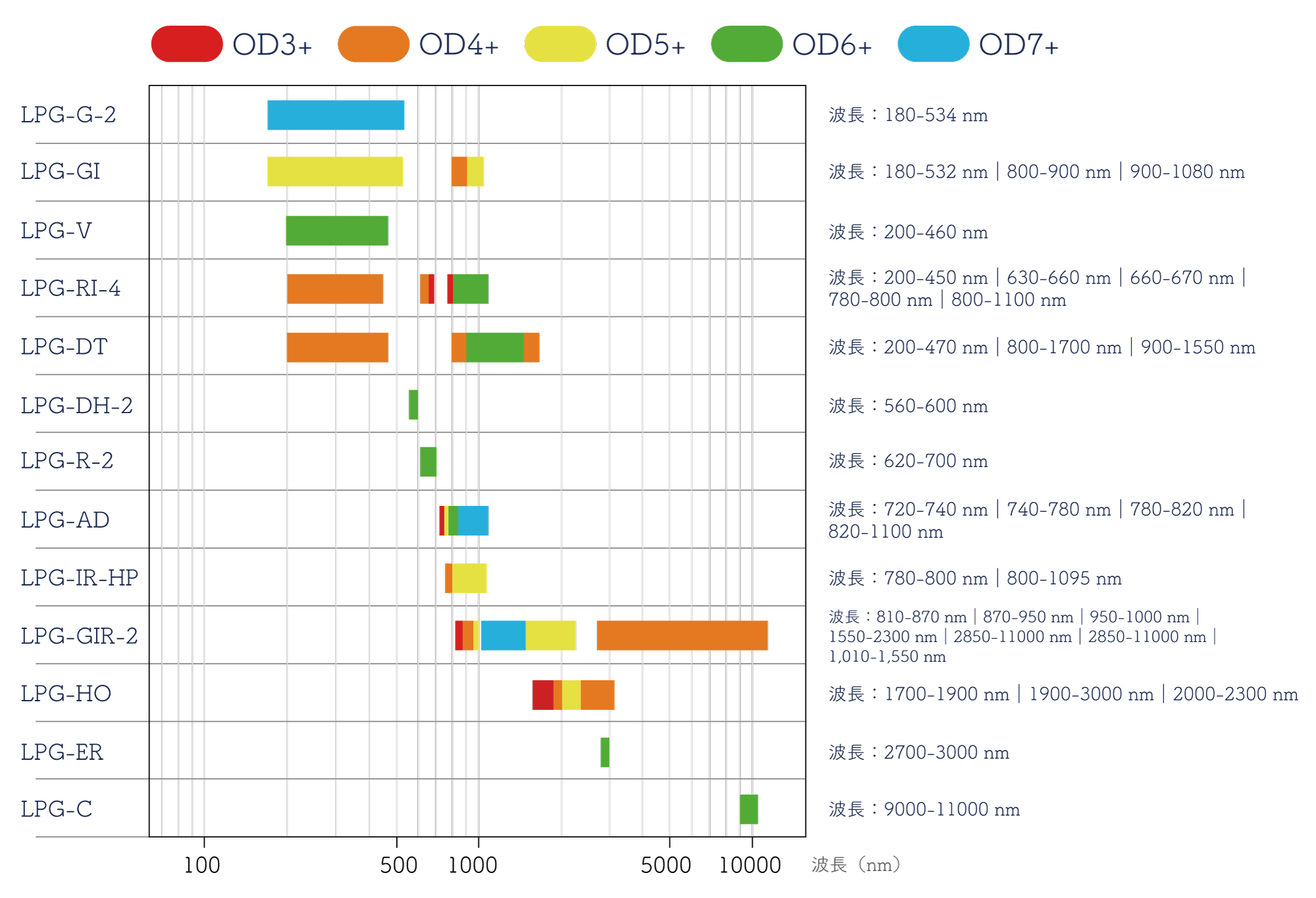

レンズ選定表

参考:レーザーのパワーとレーザー保護メガネのOD値

レーザーのパワーが、1 mW以下になるように、OD(Optical Density)値をお選びください。

例えば、波長1064 nmのレーザーのパワーが100 W(緑線)のとき、1 mW以下にするためには、OD値が5以上のレーザー保護メガネが必要となります。
もし、お使いのレーザーの波長が355 nm、532 nm、1064 nmの3波長ある場合は、LPG-GIが適しております。

レーザーパワーの減衰グラフ

安全基準(クラス1もしくはクラス3R)になるODとレーザーパワーの減衰グラフ

  • 波長400 nm以上のレーザーの場合、レーザー保護メガネによって、1 mW以下まで減衰させればbetter
  • 波長400 nm以下のレーザーの場合、レーザー保護メガネによって、10 μW以下まで減衰させればbetter

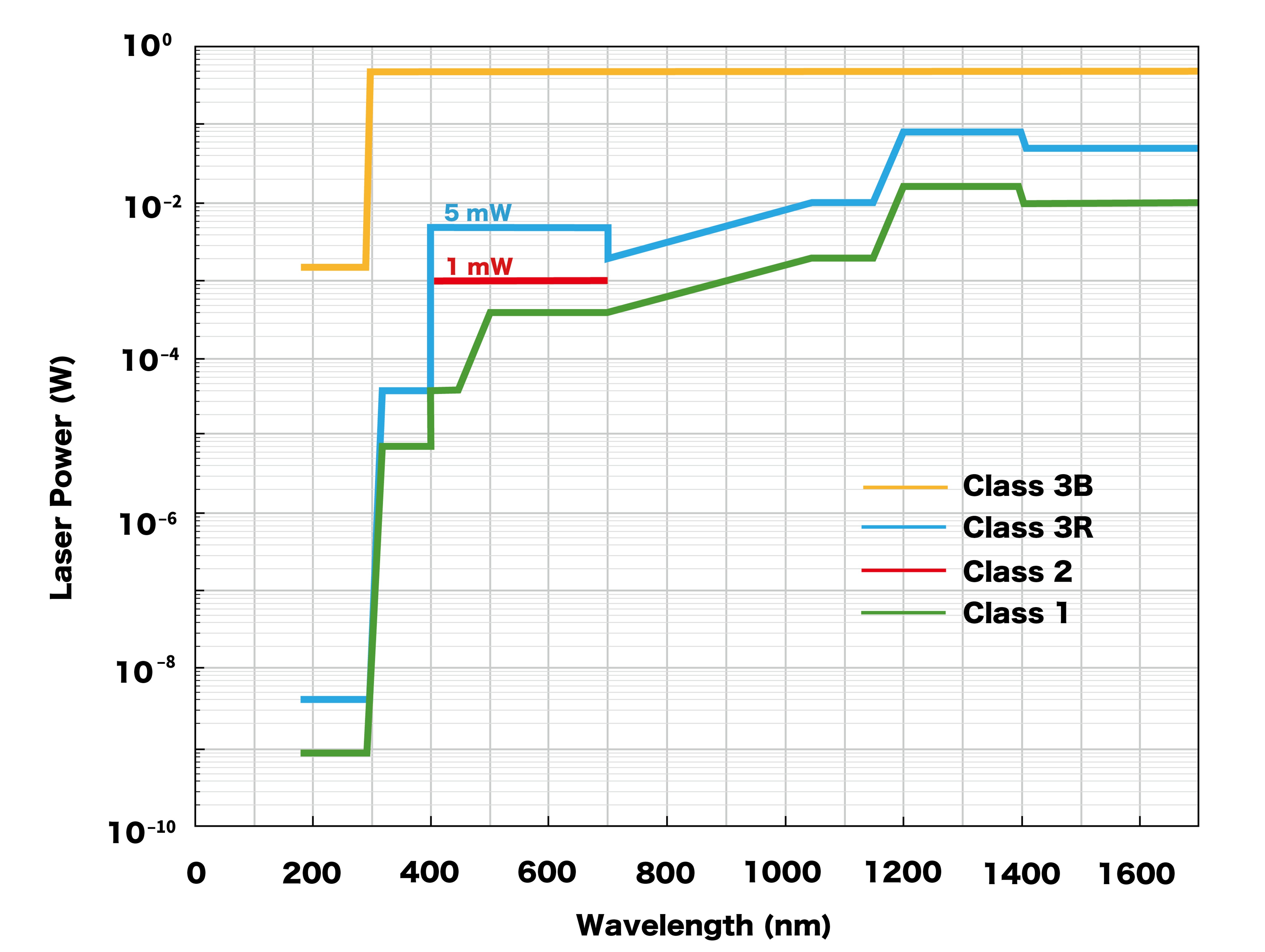

参考:レーザー保護メガネの選定ガイドの補助図

例えば、こちらは「IEC 60825-1:2007」に基づいたレーザークラスの図です。
Class 3Rと見なされるレーザーのパワーは、青色の線で示されているように、波長によって変わります。
Class 2と見なされるレーザーのパワーは、約380 nm〜780 nmでは、1mWの一定値になります。可視光をご利用の場合はClass2以下を目安としてください。
Class 1と見なされるレーザーのパワーは、緑色の線で示されているように、波長によって変わります。
少なくともClass 3Rの青線より低いパワーになるように、レーザー保護メガネをお選びください。

光響では、
波長400 nm以上のレーザーの場合は、1 mW以下まで減衰させればbetter 、
波長400 nm以下のレーザーの場合は、10 μW以下まで減衰させればbetterと考えております。

波長毎の出力基準

波長毎の出力基準です。
少なくとも、Class 3R程度までは減衰してください。
レーザー保護メガネをつけて直視しなければ3Rまでは安全とみなします。
出典「IEC 60825-1:2007」

レーザー保護メガネ 図面

レーザー保護メガネ 図面

レーザー保護メガネのラインナップ

LPG-G-2 保護メガネ

266nm、355nm、405nm、532nmなど
エキシマ、紫外線、緑色レーザーの保護メガネ

LPG-G-2
VLT=30%
266-532 nm:OD7+(高保護)
→ 波長266~532nmにおける10kWまでのレーザーに対して使用できます
LPG-G-2 ODグラフ

お問い合わせ
LPG-GI 保護メガネ

266nm、355nm、405nm、532nm、1064nmなど
Nd:YAGおよび周波数倍増Nd:YAGレーザーの保護メガネ

LPG-GI
VLT=30%
200-540 nm:OD6+
→ 〜1kW
900-1100 nm:OD5+
→ 〜100W

※ 大量に在庫を確保しております。お気軽にお問い合わせください。

LPG-GI ODグラフ

お問い合わせ
LPG-R 保護メガネ

635nm、650nm、694nmなど
ルビー、赤外線レーザーの保護メガネ

LPG-R
VLT=50%
600-700nm:OD4+
→ 〜10W
LPG-R 保護メガネ

LPG-R-2
VLT=30%
600-700nm:OD6+(高保護)
→ 波長600~700nmにおける1kWまでのレーザーに対して使用できます。BioBladeレーザシステムにもお使い頂けます
LPG-R-2 ODグラフ

お問い合わせ
LPG-RI 保護メガネ

635nm、808nm、980nmなど
赤外線、808-980nmのダイオードレーザーの保護メガネ

LPG-RI
VLT=30%
630-660 nm:OD3+
→ 〜1W
800-830 nm:OD5+
→ 〜100W
LPG-RI ODグラフ

LPG-RI-2
VLT=35%
630-660 nm:OD2+
→ 〜100mW
800-1100 nm:OD5+
→ 〜100W
LPG-RI-2 ODグラフ

LPG-RI-3
VLT=37%
630-660 nm:OD3+
→ 〜1W
800-830 nm:OD3+
→ 〜1W
900-1100 nm:OD5+
→ 〜100W
LPG-RI-3 ODグラフ

LPG-RI-4
VLT=20%
630-660 nm:OD4+
→ 〜10W
800-1100 nm:OD5+
→ 〜100W
LPG-RI-4 ODグラフ

お問い合わせ
LPG-AD 保護メガネ

808nm、980nm、1064nmなど
アレキサンドライト、808nmおよび980nmのダイオードレーザー、Nd:YAGレーザーの保護メガネ

LPG-AD
VLT=40%
740-1100 nm:OD5+
→ 〜100W
780-1070 nm:OD7+
→ 〜10kW
LPG-AD OD4グラフ

お問い合わせ
LPG-DT 保護メガネ

808nm、980nm、1064nmなど
アレキサンドライト、808nmおよび980nmのダイオードレーザー、Nd:YAGレーザーの保護メガネ、LiDAR用の保護メガネ

LPG-DT
VLT=40%
1700-2000 nm:OD3-
→ 〜1W
800-1700 nm:OD4+
→ 〜10W
900-1100 nm:OD5+
→ 〜100W
200-420 nm:OD6
→ 〜1000W
LPG-DT ODグラフ

お問い合わせ
LPG-IR-HP 保護メガネ

808nm、980nm、1064nmなど
ダイオードレーザー、歯科用レーザー、Nd:YAGレーザー保護メガネ

LPG-IR-HP
VLT=60%
800-1100 nm:OD5+
→ 〜100W
1060-1070 nm:OD7+
→ 〜10kW
LPG-IR-HP ODグラフ

お問い合わせ
LPG-ER 保護メガネ

2780nm、2940nmなど
Erレーザーの保護メガネ

LPG-ER
VLT=60%
2780-2940 nm:OD6+
→ 波長2780~2940nmにおける1kWまでのレーザーに対して使用できます
LPG-ER ODグラフ

お問い合わせ
LPG-C 保護メガネ

10600nm(10.6μm)など
CO2レーザー保護メガネ

LPG-C
VLT=90%
10600 nm(10.6 μm):OD6+
→ 波長10600 nmにおける1kWまでのレーザーに対して使用できます
LPG-C ODグラフ

お問い合わせ
LPG-HO 保護メガネ

1900-2700nmなど
Ho(ホルミウム)レーザー、Tm(ツリウム)レーザー保護メガネ

LPG-HO
VLT=55%
1900-2700nm OD4+
LPG-HO2 ODグラフ

お問い合わせ

メガネの上にレーザー保護メガネを掛ける様子

違和感なくメガネの上にレーザー保護メガネを掛けることができます。

メガネの上に掛けられる保護メガネ

レーザー保護メガネに関する動画

【レーザー安全】8 レーザー保護メガネ_正しい選び方と使い方

即日、短納期で購入可能な製品


写真 メーカー 型番 製品 在庫数 価格
(税抜き)
納期
LPG-G レーザー保護メガネ 光響 LPG-G-2 レーザー保護メガネ 即納リスト ¥17,000 即日
LPG-GI レーザー保護メガネ 光響 LPG-GI レーザー保護メガネ 即納リスト ¥17,000 即日
LPG-R-2 レーザー保護メガネ 光響 LPG-R-2 レーザー保護メガネ 即納リスト ¥17,000 即日
LPG-IR-HP レーザー保護メガネ 光響 LPG-IR-HP レーザー保護メガネ 即納リスト ¥17,000 即日
LPG-RI-4 レーザー保護メガネ 光響 LPG-RI-4 レーザー保護メガネ 即納リスト ¥17,000 即日
LPG_AD レーザー保護メガネ 光響 LPG-AD レーザー保護メガネ 即納リスト ¥17,000 即日
LPG_DT レーザー保護メガネ 光響 LPG-DT レーザー保護メガネ 即納リスト ¥17,000 即日
LPG_C レーザー保護メガネ 光響 LPG-C レーザー保護メガネ 即納リスト ¥17,000 即日
LPG-HO レーザー保護メガネ 光響 LPG-HO レーザー保護メガネ 即納リスト ¥17,000 即日
