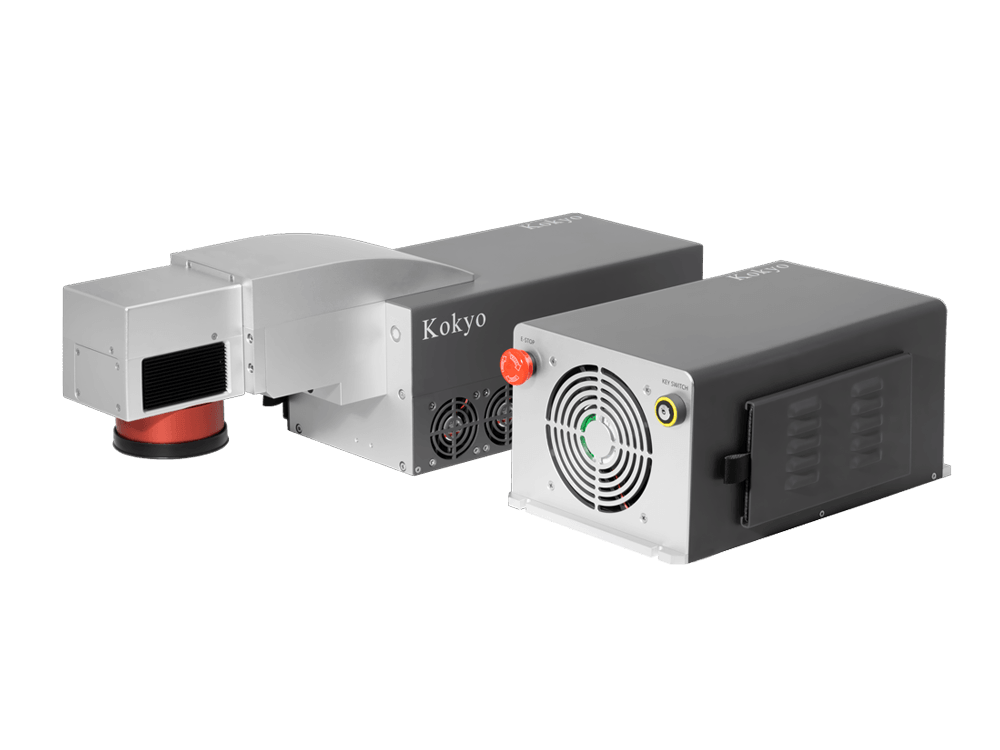

超小型 5W UVレーザーマーカー 外部制御機能拡張モデル｜光響
LMS2-UV05B
光響のUVレーザーマーキング装置「超小型5W UVレーザーマーカー 外部制御機能拡張モデル」。従来機の高い性能に加えて、外部機器との連携や多彩な制御に対応するため、入出力端子数を大幅に拡張しました。入力10点・出力8点を搭載しており、印字開始やインターロック、印字中・印字完了などの各種信号に対応します。生産ラインや外部装置と連携した、柔軟なシステム制御が可能です。
UVレーザーは光子エネルギーが高く、照射面で分子結合を直接解離させる「光分解加工」を起こします。これにより、熱影響を抑えた非熱加工が可能となり、熱に弱い材料にも適したマーキングを実現します。さらに、多くの材料に対して高い吸収率を持つため、他波長レーザーと比べて幅広い用途に対応可能です。
本製品は、ケーブルを接続するだけで手軽にマーキング加工を開始できます。「これにマーキングしたい」「手軽に印字したい」といったニーズにも応える、コンパクトで扱いやすいUVレーザーマーカーです。
- 優れたコストパフォーマンス
- インラインにも導入しやすい超小型筐体
- UVレーザーで金属や樹脂など多素材へのマーキングが可能
- ガルバノスキャナーミラーにより高速マーキングが可能
- ランニングコストは電気代のみ
- インクマーキングのように字が薄くなったり剥がれたりしない
- 非接触なため材料の変形はなし
- AC100 Vの家庭コンセントでの使用が可能
レーザーマーカー製品の使用にはPCのご準備が必要です。
※オプションでPCを購入いただけます。

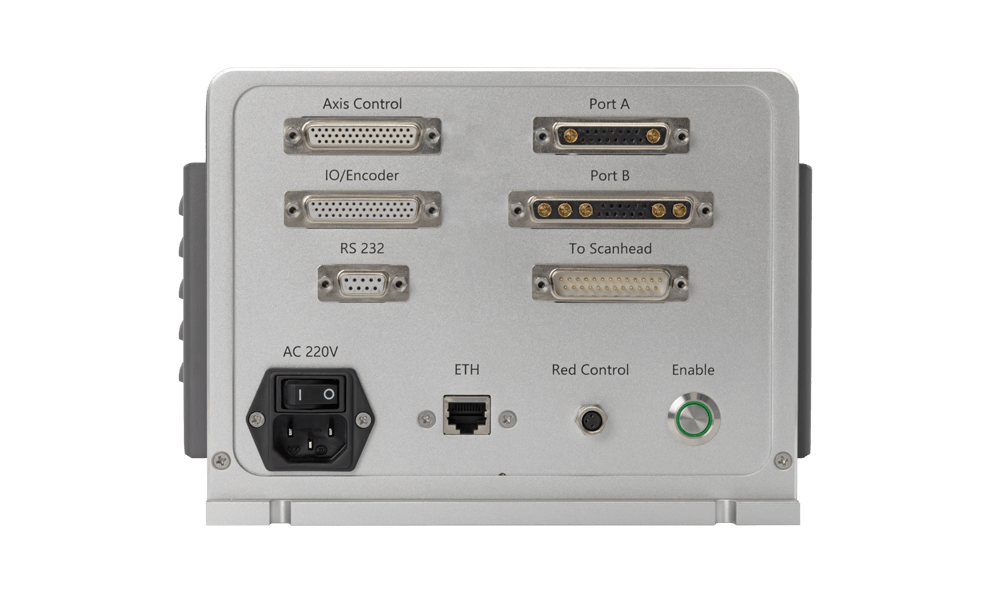

外部制御機能の充実化
入出力端子を大幅に拡張し、外部機器や生産ラインとの連携性を強化しました。
入力10点・出力8点を標準搭載し、印字開始、インターロック、印字中・印字完了などの各種信号に対応。生産ラインに合わせた柔軟なシステム制御を実現します。
従来製品（LMS2-UV05A）との比較
| 従来製品（LMS2-UV05A） | 本製品（LMS2-UV05B） | |
|---|---|---|
| 入力端子数 | 2点 | 10点 |
| 出力端子数 | 2点 | 8点 |
| 外部装置との連携 | 基本的な外部制御に対応 | 多点の入出力信号により、外部装置との連携性を強化 |
| 生産ラインへの組込み | シンプルな制御構成に対応 | PLC・センサー・搬送装置などと連携し、より柔軟なシステム制御が可能 |
| 拡張性 | 必要最小限の信号制御向け | 複数の制御信号を活用した自動化・ライン連携に対応 |
従来製品（LMS2-UV05A）と比較して、本製品（LMS2-UV05B）では入力端子数を2点から10点へ、出力端子数を2点から8点へ大幅に拡張しました。
多様な素材に対応する UVレーザー
UVレーザーは熱ダメージを与えない非熱加工が特徴です。対象素材を問わず多種多様な素材へ極微細なマーキングを施すことができます。

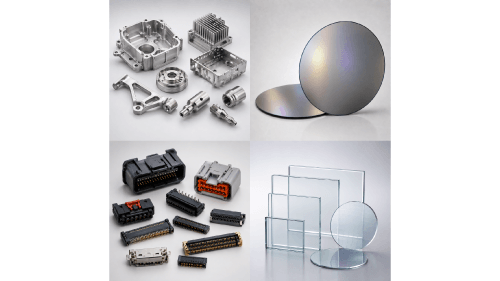

金属加工品、ウエハ、コネクタ、ガラスなどの材料にまで対応
7種類ものレンズオプションが使用可能
UVレーザーマーカー使用動画一覧(Youtube)
各種レーザーマーキング可能な材質の一覧表
本製品にて下記のサービスをご利用できます。
超小型空冷式 5W UVレーザーマーカー製品の仕様
| レーザー発振波長 | 355 nm |
|---|---|
| レーザー最大平均出力 | 5 W |
| 最大照射エリア | 300 mm × 300 mm ＊焦点距離430 mmのレンズを選択した場合 ※レンズ変更により可変 |
| 最大スキャン速度 | 6m/s（fθ160mmレンズでの参考値になります） |
| fθレンズの焦点距離 | 100, 160, 210, 254, 290, 330, 430 mmから選択可能 ＊標準レンズは160 mm |
| 動作温度 | 10℃〜40℃ |
| 外形寸法（本体） | W175 × D600 × H189.4 mm |
| 外形寸法（電源ユニット） | W220 × D340.5 × H154 mm |
| 重量（本体） | – |
| 備考 | レーザー製品LaaS（トライアル・レンタル）サービスご利用できます。 |
用途・アプリケーション例
- 携帯電話キーパッドへのレーザーマーキング
- 電子部品へのレーザーマーキング
- 衛生陶器へのレーザーマーキング
- 指輪・アクセサリーなどへのレーザーマーキング
- その他合成ゴム、段ボール、人工皮、超硬合金、などへのレーザーマーキング
- 紫外線（UV）硬化樹脂のコンパウンドの微細硬化
- パターンレスによる樹脂の硬化を用いた種々のアプリケーション
加工材質の波長特性 ― UVレーザー
効率なレーザー加工を行うためには、レーザーの波長と加工材質の吸収波長のマッチングが重要になります。
右図はレーザー加工材質（研磨した銀、銅、炭素鋼、ニッケル、アルミニウム）の吸収波長特性を示します。吸収率（Absorption Rate）が高い = レーザー加工がしやすくなるため、図ではレーザーの波長が短いほど加工がしやすいことが分かります。
UVレーザーは基本波長が355 nmのため、レーザーの中でも加工を行いやすいレーザーと言えます。
レーザーマーカーと従来のマーキング技術との比較
従来のマーキング技術として、刻印・スタンプ押し、ラベル貼り、インク印字があります。従来技術と比較したレーザーマーカーの特長は下記の通りです。
- メンテナンス不要
- 消耗品なし
- 半永久的に消えない印字が可能
- 文字の変更が可能
- 非接触でマーキングが可能
- ランニングコストは電気代のみ
- 印字の度合いを調整可能
本製品（LMS2-UV05B）と従来製品の比較
| 超小型空冷式 5W UVレーザーマーカー | 従来製品（参考） | |
|---|---|---|
| お客様によるカスタム | ◎ | ☓ |
| レーザー波長 | 355 nm | 355 nm |
| レーザー出力 | 5 W | 約3 W |
| パルス幅 | ナノ秒 | ナノ秒 |
| 冷却方式 | 空冷 | 水冷 |
| 電源 | AC100 V(家庭用コンセント) | 200 Vの使用が多数 |
| 最大ワークスペース | 300 mm × 300 mm ※f=430 mmレンズの場合 | 100 mm × 100 mm |
| 最小線幅 スポット径（理論値） | 約 6μm ※f=100 mmレンズの場合 | 10μm |
| 自作 | （ご要望に応じて）可能 | 不可 |
UVレーザーマーカーの構成
UVレーザーマーカーは、以下の内容で構成されております。
- UVレーザー光源（ガイドレーザー付き）
- ガルバノスキャナーミラー
- fθレンズ
- マーキングソフト
マーキングソフトは、日本語やバーコード入力、CADや写真等も直接取り込むことができます。
UVレーザーマーカーの構成図
付属品
本UVレーザーマーカーには下記が含まれております。
- UVレーザーマーカー本体一式（パソコン含まず）
- fθの標準レンズ1個
パソコン接続・ソフト操作性
本製品はUSBインターフェースでWindowsパソコン（Win10）と接続して制御を行います。
ソフトウェアでは
- TrueType、SHX（AutoCADフォント）、DMF（ドットマトリックスフォント）、1次元バーコードなどのフォント形式
- bmp、jpg、gif、tga、png、tifなどの画像形式
- ai、dxf、dst、pltなどのベクターファイル、に対応します。
※ フォントはパソコンに導入されている環境に異なります。
※ ai：Adobe社 イラストレーターによるベクター形式ファイル。
※ dxf・dst：Autodesk社 AutoCADによるベクター形式ファイル並びにシートセットベクター形式ファイル。
※ plt：HPGL（Hewlett Packard Graphics Language）のベクター形式ファイル。
テキスト入力以外にも図形の追加、編集が可能。
画像は色調反転、グレイスケール、ディザ処理が可能。
fθレンズの焦点距離の選択
fθレンズの焦点距離は、100 mm, 160 mm, 210 mm, 254 mm, 290 mm, 330 mm, 430 mmから選択することができます。
ワークエリアとレンズの焦点距離の関係性
ワークエリアとレンズの焦点距離の関係性
スポット径とレンズの焦点距離の関係性
スポット径とレンズの焦点距離の関係性
UVレーザーマーカーオプション
本UVレーザーマーカーとは別に下記も購入することができます。
- f=100のレンズ
- f=210のレンズ
- f=254のレンズ
- f=290のレンズ
- f=330のレンズ
- f=430のレンズ
お客様の声
- 他社の製品と遜色なくレーザーマーキングができているので安価で大変満足している。
- レンズを交換することができ、ビームのスポット径を小さくすることができるので大変便利。
- 納品物を接続するだけでマーキングができ安心した。
- 他社の製品はオーバースペックで逆に使いにくかったが、本製品はシンプルで最低限の機能が付いており満足。
- 量産時に他社製品は高価で困っていたが、本製品のおかげで助かった。
実例サンプル
製品の販売・Laas利用実績
アカデミック
- 熊本大学
- 関西学院大学
- 大阪大学
- 産業技術総合研究所
企業
- 大手電気機器メーカー
- 総合化学品会社
- 化学合成顔料メーカー
- 自動車内装部品メーカー
よくあるご質問と回答
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10とWin11で動作確認を行っております。
弊社のマーキングソフトウェアはAI,dxf等のベクターファイルに対応しています。ただし、バージョンにより非対応の場合がありますので、対応したバージョンに変換してください。また、JPG等のビットマップファイルにも対応しております。なお、オープンソフトで変換してご使用頂いても、問題はございません。
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:30分程度) 装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
可能です。お客様が、例えば自社製品へマーキングされたい場合は、一律25,000円/時間のお見積りになります。
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。
製品の保証とアフターサービスについて
保証期間
- ご購入から１年間
アフターサービス
- ご利用方法案内とリモート安全講習あり。
- ご不明点等があった場合、メール、TEL、Webにてご対応致します。
- 製品にトラブルがあった場合、センドバックサービスでご対応致します。
- マーカー製品ご購入者に限り、特別価格でオプションレンズを追加ご購入頂けます。
