LiDAR360MLSは、SLAM(自己位置推定と地図生成)の技術で取得した点群データの処理・解析に特化した、GreenValley International社の3D点群解析ソフトウェアです。
ハンドヘルド型・車載型・バックパック型などのモバイルLiDARで取得した大容量の点群データを、効率的に表示・編集・分類し、道路・インフラ・建築・森林などの多様な現場の解析や、図面作成・3Dモデル生成まで行えます。点群の前処理から各種解析、成果物の出力までをワンストップで行えるため、現地計測からデータ活用までの業務を大幅に効率化します。

特徴

  • SLAM・モバイルLiDARの点群処理に特化
  • 多彩な解析モジュールで幅広い用途に対応
  • 点群処理から解析・成果物作成までワンストップ

LiDAR360MLS


LiDAR選定シートダウンロードバナー

LiDAR360MLS / LiDAR360 主な違い

LiDAR360MLSとLiDAR360では、主な対象データや得意とする解析・用途が異なります。

比較項目 LiDAR360MLS
LiDAR360
主な位置づけ SLAM・モバイルLiDAR点群の処理・解析に特化 汎用的な3D点群処理・解析ソフトウェア
主な計測データ ハンドヘルド・車載・バックパック・UAV(SLAM)など UAV(航空レーザー)、地上レーザーなど
主な解析分野 道路・舗装解析、道路設備抽出、建築図面作成、3DGS生成など 地形解析、森林解析、鉱山解析、建築3Dモデル作成など
軌跡・ストリップ調整 GNSS/IMU軌跡やモバイル計測データの調整 UAVなどの計測データの調整
モジュール構成 MLS Framework+用途別オプション(Road / Asset / Pipeline / Architectural / GS など) Framework+用途別オプション(Terrain / Forestry / Mine / 3D Building など)

他モデル LiDAR360 の詳細・仕様はこちら

LiDAR360MLSでできること

点群データの編集・分類から、道路・インフラ解析、図面作成、3D表現まで、幅広い用途に対応します。

LiDAR360MLS

モジュール構成

LiDAR360MLSは、必須の「Framework」と、用途に応じて追加できるオプションモジュールで構成されています。必要な機能を選択して導入でき、業務内容に合わせた最適な構成でご利用いただけます。

フレームワークとオプションモジュール

モジュール名 機能/説明
Frameworks
(基本機能)

点群・画像・ベクトルデータを⼀元管理し、3D点群の表⽰・編集、AI分類、図化、CAD連携など、各分野の点群解析と成果物作成を⽀援する必須モジュールです。

  • 地図と点群の統合表⽰
    点群をオンライ地図に重ねて表⽰、計測位置や周辺環境を確認
  • AI点群分類
    屋内・道路・森林などの点群をAIで⾃動分類、解析の前処理を効率化
  • ベクトル・属性編集
    点群から線・⾯などを作成し、属性情報と合わせて管理
  • AutoCAD連携
    図形・属性・注記などのデータをCADと連携し、図⾯作成を⽀援
AI点群分類

BP
(ハンドヘルド・バックパック型
LiDARデータ処理)

ハンドヘルド型・バックパック型LiDARの計測データから、SLAMによる点群⽣成、軌跡調整、移動物体の除去、PPK処理などを⾏い、点群の品質向上を⽀援します。

  • SLAM点群⽣成
    計測データからSLAMを利⽤して3D点群を⽣成
  • ループ調整
    ループ閉合による計測軌跡のずれを補正
  • 点群品質改善
    移動物体の除去やノイズ低減などの処理
  • PPK処理
    GNSS観測データを利⽤した計測位置の後処理補正
点群生成・カラー化

Geo
(⾞載型モバイルLiDARデータ処理)

⾞載型モバイルLiDAR(MMS)の点群データやGNSS/IMU軌跡を処理し、位置補正や複数⾛⾏データの位置合わせを通じて、道路測量やインフラ調査を⽀援します。

  • GNSS/IMU軌跡処理
    位置・姿勢情報を利⽤した計測軌跡調整
  • SLAM軌跡補正
    SLAM 技術を組み合わせた位置ずれの補正
  • 複数⾛⾏データの統合
    ⾛⾏コース間の点群位置合わせ
  • 点群品質調整
    点群の整合性やカラー情報の補正・調整
SLAM併用の軌跡処理

Terrain
(地形解析)

3D点群から地表⾯を抽出し、DEM・DSM・TIN・等⾼線などの地形データを作成します。地形の可視化や断⾯解析により、地形測量や⼟⽊設計、造成計画を⽀援します。

  • 地表⾯抽出
    点群から地表⾯を分類・抽出し、地形データを作成
  • 地形モデル作成
    DEM・DSM・TIN などの地形モデルを⽣成
  • 等高線作成
    標⾼データから指定間隔の等⾼線を⽣成
  • 地形断⾯解析
    地形の断⾯形状や標⾼差を確認・計測
車両通行解析

Asset Extraction
(道路設備・道路付属物の⾃動抽出)

道路沿線の3D点群から、道路標識・街路灯・電柱などの道路設備をAIで⾃動抽出・分類します。位置や属性情報を整理し、道路台帳の整備やインフラ設備の維持管理を⽀援します。

  • 道路設備の⾃動抽出
    道路標識・街路灯・電柱などを点群から検出
  • 設備の分類
    抽出した道路設備を種類ごとに分類・整理
  • 位置・⼨法計測
    設備の位置情報や形状・⼨法を計測
  • 属性情報の管理
    設備情報を整理、道路台帳や設備管理に活⽤
道路設備のAI抽出

Architectural Drawing
(建築図面作成)

建築物の3D点群から壁・柱・開⼝部などを抽出し、平⾯図・⽴⾯図・断⾯図の作成を⽀援します。既存建物の現況図⾯作成や改修・リノベーション計画に活⽤できます。

  • 平面図作成
    建物点群から壁や間取りを⾃動抽出、平⾯図を作成
  • ⽴⾯図・断⾯図作成
    建物の外観や内部形状を図⾯化
  • 建築要素の抽出
    壁・柱・開⼝部などの形状を抽出
  • CAD図⾯出⼒
    作成した図⾯を DWG・DXF などの形式で出⼒

機能例紹介:
▶ 3D点群から平⾯図を作成|LiDAR360MLS「Floor Plan」

平面図作成

Trench & Pipeline
(掘削溝・管路解析)

掘削溝や管路の3D点群から、溝幅・深さ・断⾯形状、管路の位置などを解析します。上下⽔道・通信・電⼒管路などの施⼯状況確認や出来形管理を⽀援します。

  • 掘削溝の形状計測
    掘削溝の幅・深さ・断⾯形状を計測
  • 管路位置の把握
    点群から管路の位置や敷設状況を確認
  • 断⾯解析
    掘削溝や管路の断⾯形状を解析
  • 施⼯状況の確認
    計測結果を利⽤して施⼯形状や出来形を確認
溝断面・体積計算

Road Analysis
(道路・舗装解析)

道路・舗装⾯の3D点群から、ひび割れ・わだち掘れなどの路⾯損傷や道路形状を解析・評価します。道路点検や舗装の維持管理、補修計画の効率化を⽀援します。

  • 路⾯損傷解析
    ひび割れ・わだち掘れなどの舗装損傷を検出・評価
  • 道路断⾯解析
    道路の横断・縦断形状を計測
  • 路⾯形状の評価
    路⾯の平坦性や段差などを確認
  • 道路構造の解析
    幅員・勾配・建築限界などの道路形状を評価
AI路面損傷検出

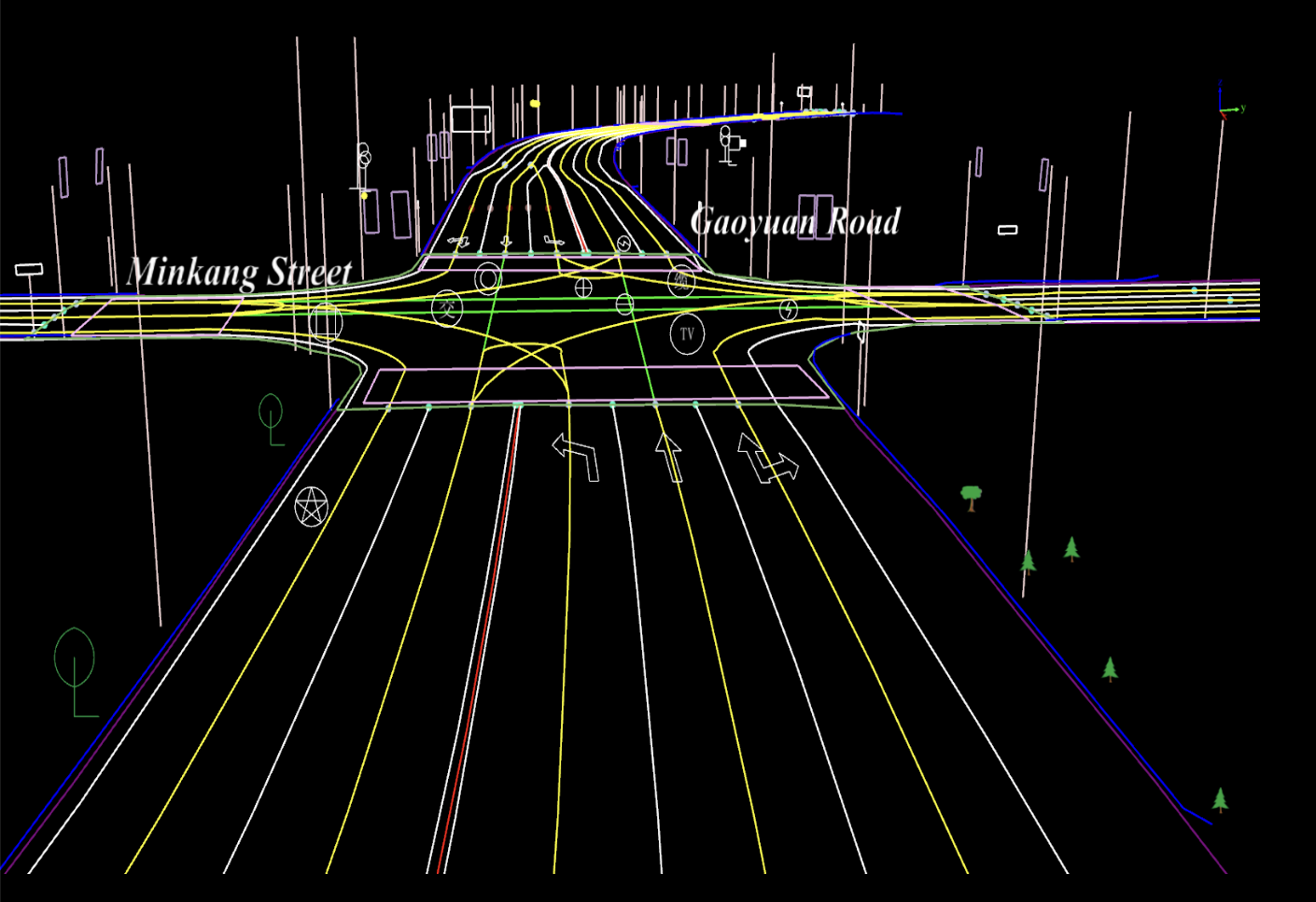

Road Scene
(道路シーン解析・3Dモデル作成)

道路や周辺環境の3D点群から、道路・歩道・沿道設備などの3Dモデルを作成します。道路空間の可視化やデジタルツイン構築、道路整備計画などへの活⽤を⽀援します。

  • 道路シーンの3Dモデル化
    道路や歩道などの形状を3Dモデルで再現
  • 道路構成要素の整理
    沿道設備や構造物などをモデル化
  • モデル・テクスチャ設定
    3Dモデルの外観や表⽰を調整
  • 道路空間の可視化
    道路環境を⽴体的に表⽰し、計画・検討に活⽤
道路要素の3Dモデル化

Urban Forestry
(都市樹⽊・街路樹解析)

街路樹や公園樹⽊の3D点群から単⽊分割や幹の抽出を⾏い、樹⾼・ 樹冠・ 胸⾼直径(DBH)などを計測します。街路樹台帳の整備や都市緑地の樹⽊管理を⽀援します。

  • 単木分割
    複数の樹⽊点群を個体ごとに分離
  • 樹⽊形状の計測
    樹⾼・樹冠・胸⾼直径(DBH)などを計測
  • 幹の抽出
    点群から樹⽊の幹を抽出し、形状を把握
  • 樹⽊情報の整理
    計測結果を整理し、街路樹・緑地管理に活⽤
単木分割

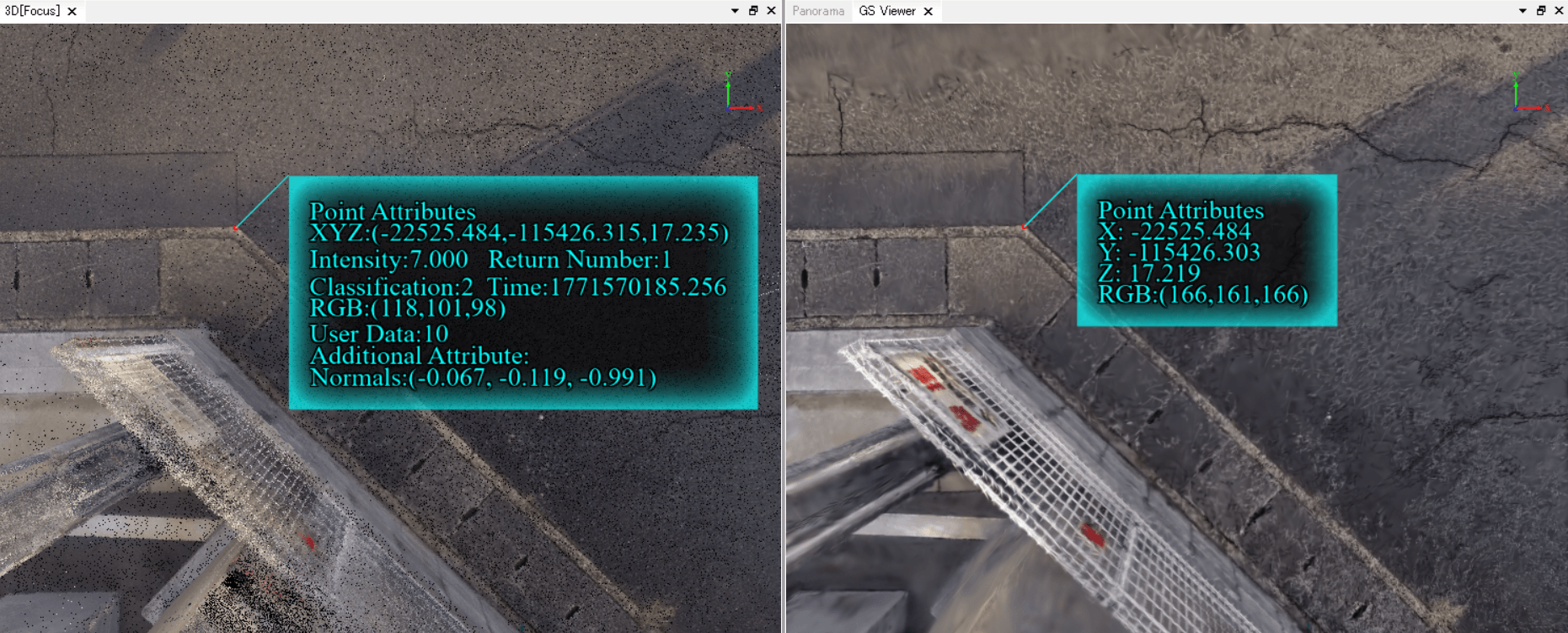

GS Reconstruction
(3D Gaussian Splattingモデル⽣成)

LiDAR 点群や画像データから3D Gaussian Splatting(3DGS)モデルを⽣成します。建築物や道路などの現況を⾼品質に可視化し、デジタルツインや施⼯記録に活⽤できます。

  • 3DGSモデル⽣成
    点群・画像データから3D Gaussian Splattingモデルを⽣成
  • ⾼品質な3D可視化
    建築物や道路などの現況を⽴体的に再現
  • モデルの編集・調整
    ⽣成した3Dモデルの表⽰や品質を調整
  • 3Dデータの活⽤
    現況確認、デジタルツイン、施⼯記録などに利⽤
3DGS再構成

Cluster Computing
(分散処理・⼤容量点群解析)

複数のコンピューターに処理を分散し、⼤容量の3D点群データを効率的に解析します。広域道路測量や⼤規模インフラ調査など、処理負荷の⾼い業務の⾼速化を⽀援します。

  • 複数PCによる分散処理
    ネットワーク上の複数 PC で処理を分担
  • ⼤容量点群への対応
    ⼤規模な点群データの処理を効率化
  • 処理時間の短縮
    複数PCの計算資源を利⽤して処理を⾼速化
  • ⼤規模プロジェクトへの活⽤
    広域測量や⼤量データの解析を⽀援
複数PCでの分散実行

⽤途に合わせたモジュール選定をサポートします。
「どのモジュールが必要かわからない」「⼿元の点群データを解析できるか確認したい」といったご相談も承っております。お気軽にお問い合わせください。

活用事例・用途

Gaussian Splatting(ガウシアンスプラッティング)

Gaussian Splatting(ガウシアン・スプラッティング、3DGS) は、従来の点群やポリゴンメッシュとは異なるアプローチで 3D 空間を表現する次世代の技術です。3DGS では、3D 空間上に多数の「Gaussian(ガウス分布)」を配置し、それぞれが位置・色・透明度・形状情報を持つ粒子として扱われます。点群データを利用し、画像情報を統合することで、滑らかで直感的に理解・共有できる高品質な 3D 表現として可視化できます。

また、Green Valley International社の3DGCは、平面直角座標系(世界測地系)に対応しています。

LiGrip O2 Lite × 3Dガウシアンスプラッティング(Gaussian Splatting)

屋外 | 点群と3Dガウシアン(Gaussian Splatting)

LiGrip O2 × 3Dガウシアンスプラッティング(Gaussian Splatting)

屋外 | 3Dガウシアン(Gaussian Splatting)

屋外(公園) | 3Dガウシアン(Gaussian Splatting)

屋内(暗所) | 3Dガウシアン(Gaussian Splatting)

3D点群から平⾯図を作成|LiDAR360MLS「Floor Plan」

LiDAR360MLS の「Floor Plan」は、LiDARで取得した屋内の3D点群から壁を⾃動検出・ベクトル化し、平⾯図を作成する機能です。作成した平⾯図は、元の点群を確認しながら壁・ドア・窓の追加・編集、⼨法・⾯積などの注記が可能です。また、DXF形式で出⼒し、CADソフトで編集・活⽤することもできます。

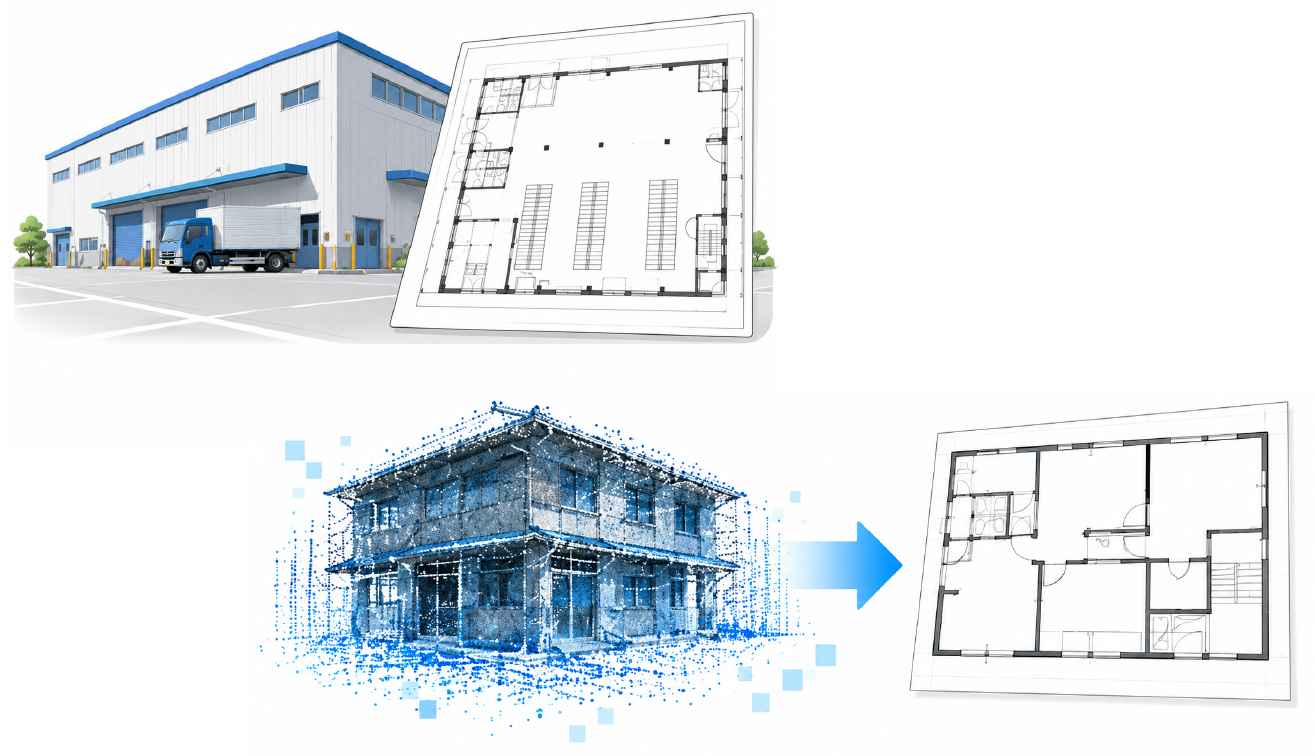

Floor Planの活⽤例

Floor Planは、以下のような⽤途で活⽤できます。

  • 既存建物の現況平⾯図作成
  • 建物の改修・リニューアル前の現況調査
  • ⼯場・倉庫・施設などの平⾯図作成
  • 図⾯が残っていない建物の図⾯化
  • LiDARで取得した3D点群のCAD活⽤
LiDAR360MLS Floor Plan 活用例

3D点群から平⾯図を作成する流れ

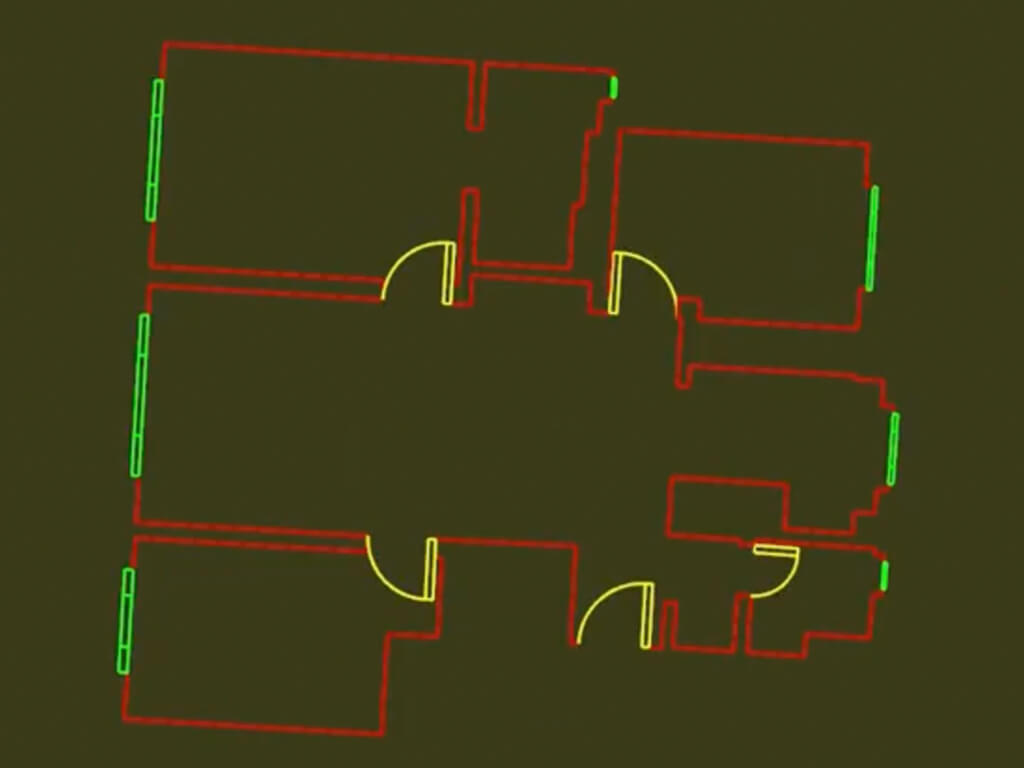

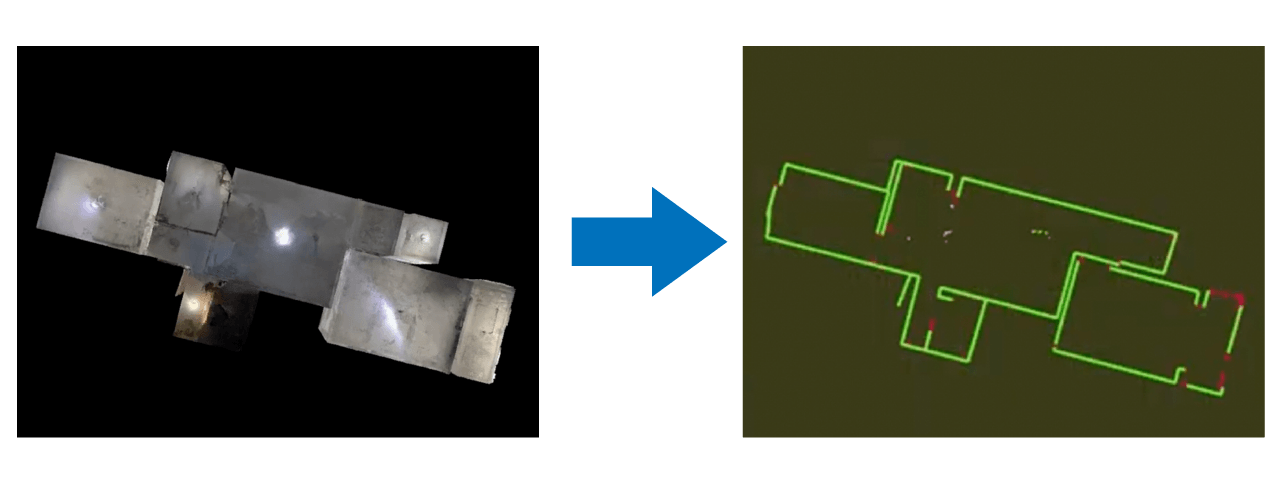

① 3D点群から平面図を自動ベクトル化

建物内部の3D点群から壁などを⾃動認識して平⾯図を⽣成し、平⾯図のベクトルデータを⾃動⽣成します。点群を下図として一からトレースする作業を軽減し、平面図作成を効率化できます。

LiDAR360MLS Floor Plan 平面図を自動ベクトル化
② 壁・ドア・窓を作成・編集

自動生成したベクトルデータは、点群を確認しながら編集できます。壁、ドア、窓の作成に加え、線の分割・結合、ノード編集などのツールを使用して平面図を整えることができます。

LiDAR360MLS Floor Plan 壁・ドア作成

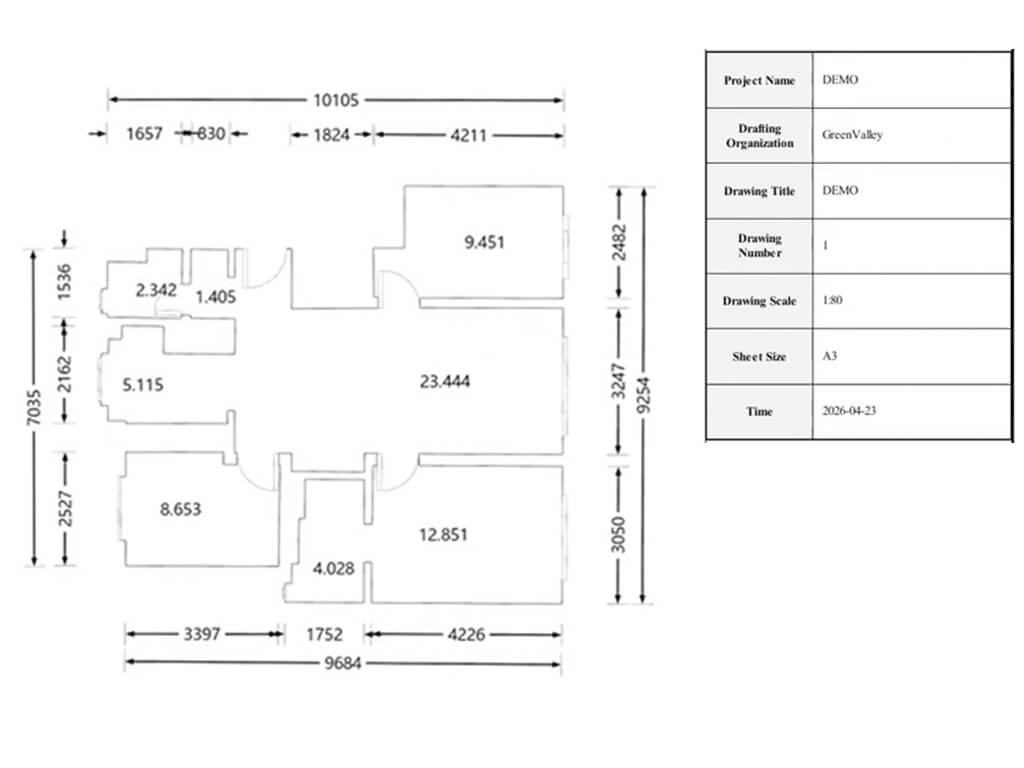

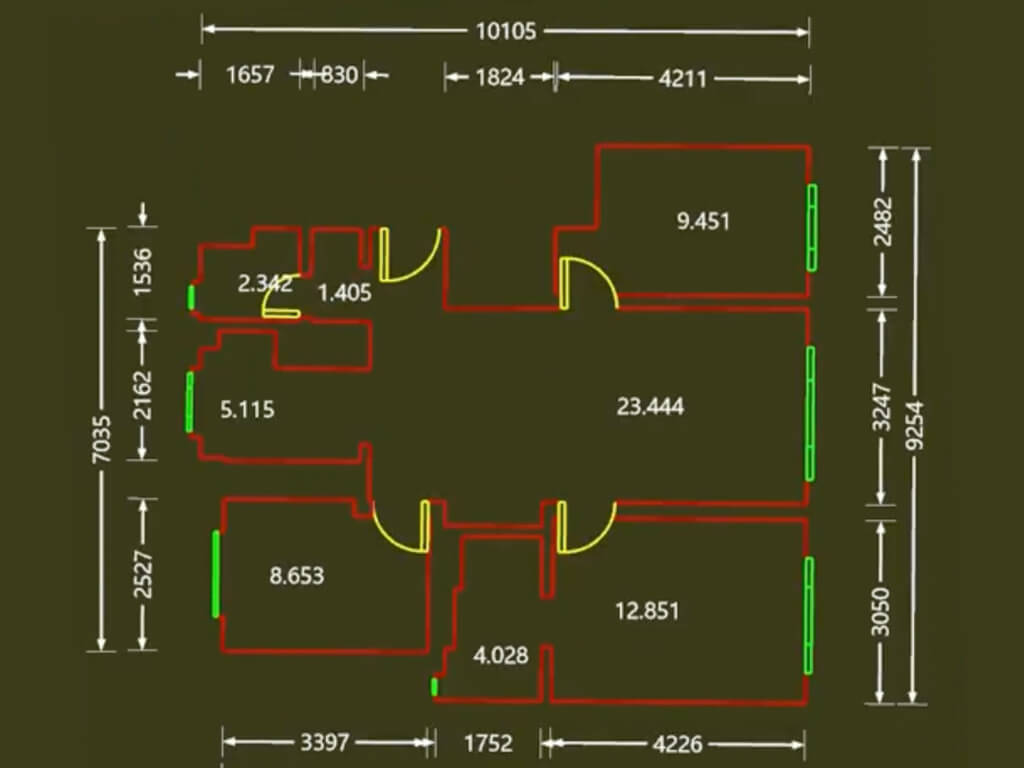

③ 寸法・面積などを図面上に表示

長さ、面積、高さなどの注釈(旗上げ)機能を使用して、作成した図面上に寸法情報を付加できます。

LiDAR360MLS Floor Plan 寸法・面積表示
④ DXF 形式で出力

作成・編集した平面図はDXF形式で出力でき、CADを使用した後工程へ受け渡すことができます。

LiDAR360MLS Floor Plan CAD

GVI公式 LiDAR360MLS | 間取り図の作成(Floor Plan)

GVI公式 LiDAR360MLS | AI Floor Plan機能紹介

LiDAR360MLS 動画

GVI公式 LiDAR360MLS | フレームワーク 基本機能

GVI公式 LiDAR360MLS | 対象の自動分類(Classify by Deep Learning)

GVI公式 LiDAR360MLS | 道路施設の抽出・図化(Asset Extraction)

GVI公式 LiDAR360MLS | 建造物の抽出・図化(Architectural Drawings)

GVI公式 LiDAR360MLS | ファサード(外観)調査・図化(Facade Survey)

GVI公式 LiDAR360MLS | 道路路面調査(Road Condition)道路標示の自動抽出

GVI公式 LiDAR360MLS | 舗装の劣化状況

GVI公式 LiDAR360MLS | 都市緑地の樹木分類・解析(Forestry)

GVI公式 LiDAR360MLS | 道路環境の調査全般(Road Scene)

GVI公式 LiDAR360MLS | 3D ガウシアン スプラッティング(GS Reconstruction Module)
