カスタム可能な100Wレーザークリーナー
  • 製品名(光響製)カスタム可能な
    100Wレーザークリーナー
  • 型番FL-LC-100
  • 価格お問い合わせください。
  • 納期お問い合わせください。
カスタム可能な100Wレーザークリーナーを全面リニューアルしました。
従来品(CLX-100)と比べて、照射エリアを極小化(最小 0.1 x 0.1mm)することができ、繰返し周波数の可変化機能を標準搭載しました。構成を根本から見直すことで、製品サイズ・重量を大幅に小型・軽量化して移動性を高め、リーズナブルで競争力のある価格を実現しました。レーザーが出るところは片手でも持てるハンディタイプとなっております。
レーザークリーナーとは、レーザーサビ取り機、レーザーブラスト、レーザーケレン装置、レーザー塗装剥離機、レーザー洗浄機、レーザー脱脂機とも呼ばれ、金属に付いたサビ等をレーザーにより除去できる装置です。
レーザーの平均出力が100Wと高出力のため、しぶとい汚れも除去することができます。
レーザーの集光ポイントでは、ビーム強度は1000 kW/cm2以上(最大で数10MW/cm2)にもなるため、金属に付着したセメントも除去することができます。
本レーザークリーナー製品は自社開発をしているため、ソフトもハードもカスタム対応をすることができます。

CW500Wデモ

レーザークリーナーレンタルサービス


レーザークリーナー 中古

レーザークリーナー使用動画

レーザークリーナー使用例の動画をYoutubeに公開しております。
レーザークリーナー使用動画一覧(Youtube)

クリーニング可能な材質一覧表

様々な素材でテストし、結果と素材一覧を表にまとめ掲載しております。
クリーニング可能な材質一覧表ページ

サービス

本製品にて下記のサービスをご利用できます。
レンタルサービス

他関連製品

※ コンパクトタイプ50Wレーザークリーナーはサブスクサービス対象製品

特長

  • お客様のご要望にカスタマイズ可能
  • 小型・コンパクトサイズ(空冷)
  • 高品質・長寿命・メンテナンスフリー
  • 低価格
  • 家庭用コンセントで使用可能

優れた特長を従来品と比較 ∨

用途

  • サビ、ペイント、塗装膜やメッキ相の除去
  • 酸化膜、油分、グリースの除去
  • ハンダ・溶接前の脱脂 等

様々なクリーニング用途 ∨

クリーナー外観と構成

  • タッチパネル
  • レーザーヘッド
  • ファイバー
  • 発振器

外観図面と構成 ∨

仕様

  • 最大出力
    100W (0~100 W可変)
  • 最大照射エリア
    680 mm × 680 mm
  • 本体寸法と重量
    W525 × D620 × H500 (mm) <50kg

さらに詳しい仕様 ∨

オプション

お客様の用途に合わせレーザークリーナーのレンズや周辺機器をカスタマイズできます。

オプション品一覧 ∨

お客様の声

ご購入頂きましたお客様からの声と導入された例をご紹介しております。

お客様の声と導入例 ∨

お問い合わせ

製品紹介動画

本レーザークリーナー(レーザーサビ取り機)製品の主な特長

  • ソフトもハードもカスタム可能
  • 手持ちが可能なハンドヘルド型(ファイバー長5 m *)→壁や天井のサビも除去可能
  • レーザーの焦点距離を選択可能→手元のサビも遠方のサビも除去可能
  • 母材に損傷を与えずにサビを除去
  • 母材の表面を削って頑固な汚れを除去
  • シンプルな操作性
  • ダブルスイッチ機能搭載
  • 小型・コンパクトサイズ(完全空冷)
  • 高品質・長寿命・メンテナンスフリー
  • 低価格
  • 家庭コンセントで使用可能
  • シーケンサやPCなどの外部機器からリモート制御が可能
  • 複数台のレーザークリーナーを同時に制御が可能
  • 自動生産設備へのレーザークリーナーの組み込みが可能

*ファイバー長について発振器根本からの距離であり、装置本体とレーザーヘッドの距離は約3.6mの距離となります。

本製品 従来製品
カスタム可能
サビ除去
塗膜除去
レーザー発振器 ファイバーレーザー(1年保証) 固体レーザー or ファイバーレーザー
レーザー出力 〜100 W (50W, 200W, 500Wも可) 〜70 W, 〜100 W, 〜120W
レーザービーム強度 1000 kW/cm2以上(〜数10 MW/cm2
冷却方法 空冷 水冷 or 空冷
レーザースキャン軸 2軸 手動 or 1軸
クリーニングエリア 面(〜300 mm × 300 mm) 線(〜10 mm(ビーム径) × 100 mm)
クリーニングの自動2軸制御
(サンプル or レーザーヘッドを動かす必要性あり)
クリーニングの位置精度
(手動のため)
クリーニングの再現性
(μmレベル)

(手動のため)
レーザースキャンスピード 〜50 m/s 〜数m/s(手動のため)
ソフト画面の言語 日本語 英語?、中国語?、日本語?
電源コンセント AC 100 V(家庭コンセント) AC 200 V?
国内安全基準 なし?
外部制御 なし?

*外部制御について

  • パソコンなどの外部機器からリモート制御が可能
  • 複数台のレーザークリーナーを同時に制御が可能
  • 自動生産設備へのレーザークリーナーの組み込みが可能

レーザークリーナーの用途

  • 金型等のサビ・金属酸化物・ペイントの除去
  • 酸化膜・油分・グリースの除去
  • 木材の汚れの除去
  • ガラスのコーティングの除去
  • コーティング前の前処理
  • ハンダ・溶接前の脱脂
  • 溶接後の溶接焼けのクリーニング
  • 塗装膜やめっき層の除去
  • 壁や天井に付いた金属酸化物の除去
  • 砥石のレーザードレッシング
  • 金属に付いたセメントの除去
  • アクリルの塗装除去
  • ケーブルの被覆除去

用途一例


鉄に付着した電着塗装の除去


SUS上のインク汚れ除去


スコップのサビ除去


ネジのサビ除去


L字型金属の赤サビ除去


濡れた金属のサビ除去


ガラスに付着している塗料除去


ウレタンエポキシ系床塗の除去


ブロック塀の落書き除去


コンクリート上のペンキ除去


セメントの除去

より詳細な用途例

レーザークリーナー使用動画

クリーニング可能な材質一覧表ページ

レーザークリーナー外観と構成

レーザークリーナー構成図

レーザークリーナー構成図

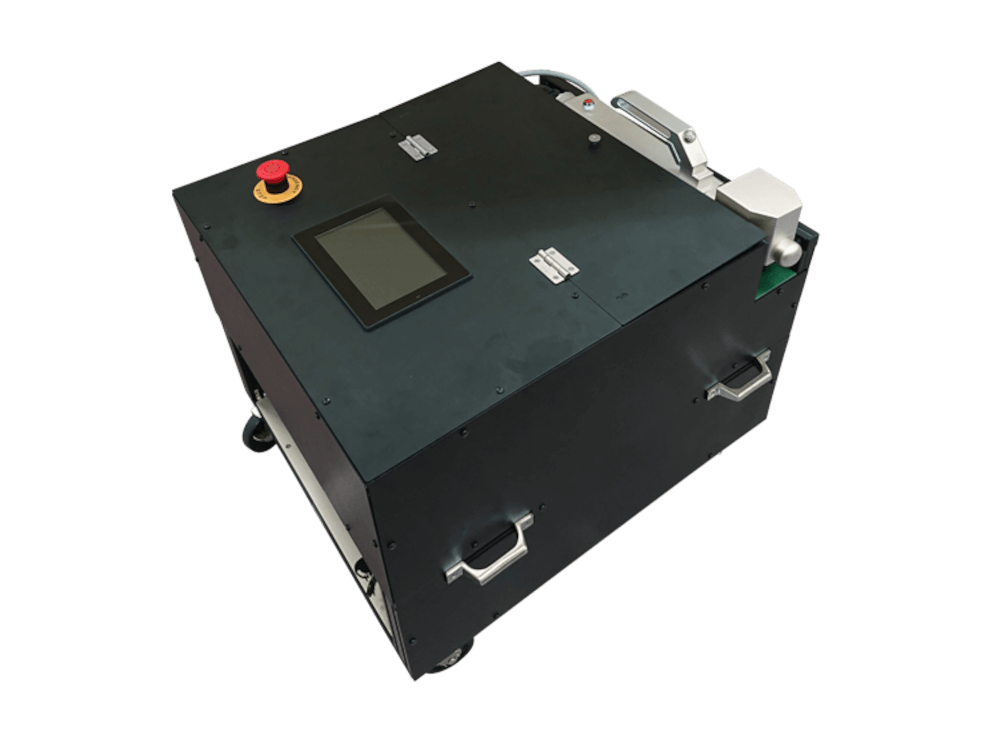

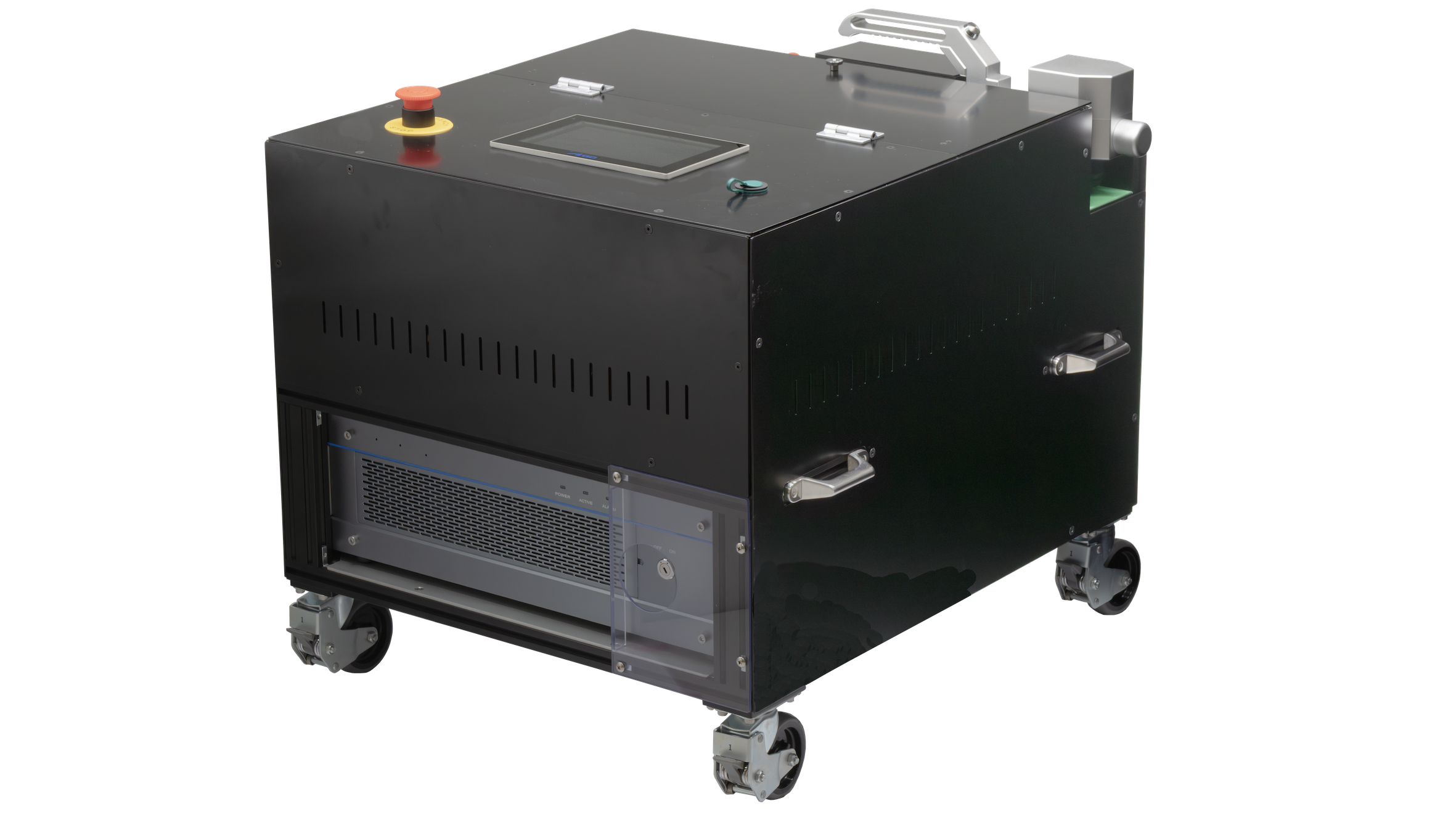

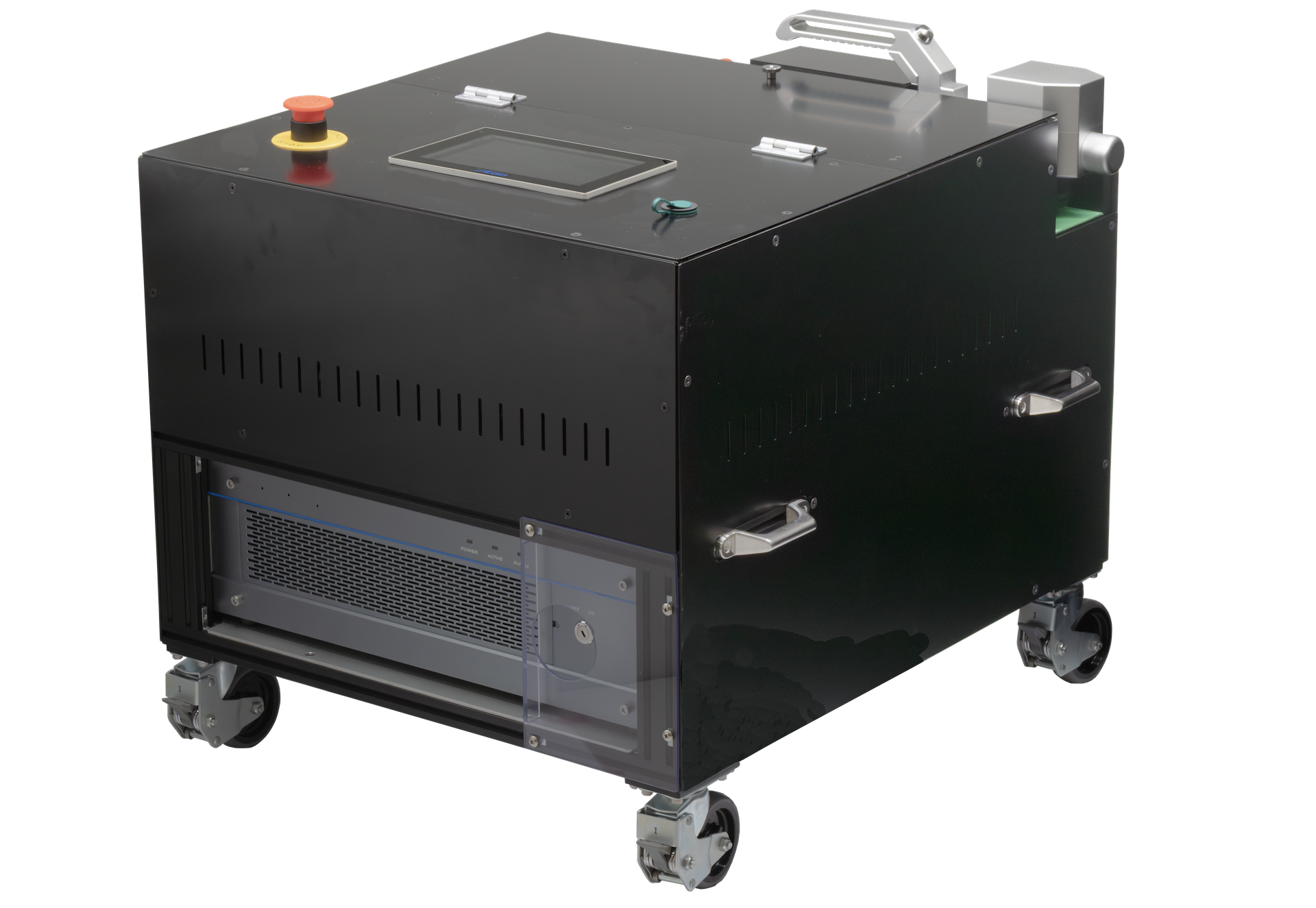

外観

クリックで拡大表示




新型 FL-LC-100

新型 FL-LC-100


旧型 CLX-100

旧型 CLX-100

レーザークリーナーを使用している様子

女性でも簡単にレーザークリーニングをすることができます。

構成

本レーザークリーナーには下記が含まれております。

  • レーザークリーナー本体
  • f=420の標準レンズ1個
  • レーザー保護メガネ

タッチパネルの画面

タッチパネル画面
タッチパネル画面


各ボタンの説明

  • 照射開始:レーザー照射を開始
  • 停止:レーザー照射を停止
  • レーザー出力(%):レーザー出力の設定(0〜100 %)
  • 照射回数:照射する回数の設定(1〜∞(連続))
  • スキャン方向:X軸/Y軸の切り替え
  • ガイドレーザー:ガイドレーザーのON/OFF の切り替え
  • X 方向幅(mm):水平方向のスキャン範囲を設定(1〜300 mm )
  • Y 方向幅(mm):垂直方向のスキャン範囲を設定(1〜300 mm )
  • スキャン速度(μm/pulse):水平方向の打点間隔を設定(10〜500 μm/pulse)(*速度は1〜50 m/s)
  • 送り速度(μm/line):垂直方向の打点間隔を設定(10〜500 μm/pulse)(*速度は1〜50 m/s)
  • 焦点距離(mm):レンズの焦点距離を選択(100, 160, 210, 254, 290, 330, 420 mm)
  • リモート制御:外部機器からのリモート制御のON/OFFの切り替え
  • レーザー照射遅延(μs):スキャン折り返し部分における照射遅延時間を設定(0〜500 μs, 20 μs刻み)
  • レーザー停止遅延(μs):レーザーを停止させる遅延時間を設定(0〜500 μs, 20 μs刻み)(*通常は0)

本レーザークリーナー(レーザーサビ取り機)製品の仕様

レーザー最大平均出力 100 W(0~100 W可変)(*空冷 200 Wも可能)
レーザー最大ピーク出力 10 kW
レーザー最大ビーム強度 1000 kW/cm2以上(最大で数10 MW/cm2)
レーザー繰り返し周波数 67 ~ 200 kHz
最大照射エリア 680 mm × 680 mm(1 〜 400 mm可変)
*焦点距離1000 mmのレンズを選択した場合
ファイバー長 5 m
*発振器根本からの距離であり、装置本体とレーザーヘッドの距離は約3.6mの距離となります。
外形寸法(本体) W525 mm × D620 mm × H500 mm
(レーザーヘッド及び突起部含まず)
重量(本体) < 50 kg
重量(レーザーヘッド) 3 kg程度
消費電力(最大値) 約680 W
安全装置 ダブルスイッチ機能
スイッチを2つ設け、両方のスイッチがONになっていない限りレーザー照射しない仕様となっています。
作業者及び周辺環境への安全性をより考慮した仕様となっております。
最大照射エリアと選択レンズの焦点距離の関係性

最大照射エリアと選択レンズの焦点距離の関係性

集光径とレンズの焦点距離の関係性(実測値)

集光径とレンズの焦点距離の関係性(実測値)

レンズの焦点距離



レーザークリーナー(レーザーサビ取り機)の評価試験

一般財団法人 近畿高エネルギー加工技術研究所にてレーザークリーナー(レーザーサビ取り機)の評価試験を行ってもらったところ、レーザー処理部と未処理部との間に2 μm以上の段差は認められませんでした。
このことから、レーザー処理は鋼材表面を削除する加工ではなく、表面部を加熱溶融させる加工であると評価されました。
クリックで拡大表示

レーザークリーナー 比較


レーザークリーナー 比較

レーザークリーナーオプション

本レーザークリーナーとは別に下記も購入することができます。

レンズ

  • f=100のレンズ
  • f=160のレンズ
  • f=254のレンズ
  • f=330のレンズ
  • f=420のレンズ

その他

※1ふたを取らずにレーザーを射出し、ふたに穴を空けてしまうケースがございます

オプション参考画像

遮光ブース

遮光ブース
遮光ブース

集塵機

集塵機

レーザーヘッド固定ロボット

レーザーヘッド固定ロボット

レーザーヘッドガンタイプ仕様

レーザーヘッドガンタイプ仕様

お客様の声

  • 「金型表面に付着しているアルミ片の除去。競合製品との比較で光響クリーナーが一番上手く除去が出来た」
  • 溶接痕を今までタワシや布でこすって落としていたが、レーザークリーナーであっという間に落とす事が出来た。
  • 細かな隙間もレーザーならきれいになりクリーナーの性能は絶大でした!関係者、皆で驚きました。
  • 他社のレーザークリーナーは手動であるため上手くサビが取れなかったが、この製品は綺麗に取れるため大満足
  • 見れば見るほど欲しくなる製品です
  • 外部制御機能や簡易筐体タイプなど、量産に必要な様々な要望を満たしてくれたため大変助かりました
  • 他社のレーザークリーナーは母材に傷が付いたが、光響さんのは傷が付かないので買うことにした
  • このレーザークリーナーはパワーを変えることができるので、サビ取り以外にも酸化防止処理もできて大変便利
  • 他社のレーザークリーナーは手動のためクリーン度合いが位置によって不均一であったが、光響製品は自動のためキレイ

製品の販売実績

  • 大手電気機器メーカー
  • コーティング装置メーカー
  • 鉄工所
  • 仮設資材レンタル会社
  • 大手化学メーカー
  • 大手光学機器メーカー
  • 大手エンジニアリング会社
  • 大手ゼネコン
  • ベンチャー企業
  • 大手プラントエンジニアリング会社
  • リビルドエンジン製造業者
  • 中古トラックメンテナンス会社
  • 食品製造メーカー
  • 建設機械販売会社
  • 流体制御機器製造メーカー
  • 大手ガラスメーカー
  • 製造機器修理メンテナンス会社
  • 自動車部品製造会社
  • 産業機械メーカー
  • 菓子メーカー

お問い合わせにつきまして

ただいま、お問い合わせが大変多いため、お問い合わせの際には、予め下記5点についてご連絡ください

  1. 対象物はどのようなものでしょうか?(パーツ、金型、設備機械、建屋 etc)*画像/写真などがあればよりよいです
  2. クリーニングの目的は何でしょうか?(サビ取り、塗装除去、被膜除去 etc)
  3. 現状はどのように処理されていますでしょうか?(溶剤、紙やすり etc)
  4. その他条件はございますでしょうか?(母材に一切のキズNG etc)
  5. 予算額はどれぐらいでしょうか?

光響にご来訪またはワーク送付による初期テストは今のところ無料です。出張デモ(有料)はご相談ください。その他、現場で試用できるようにレンタル機やサブスク機も多数ご用意しております。

火気厳禁

本製品は熱照射となりますので、ガスなどに引火する恐れのある爆発危険箇所での使用は避けることを推奨します。
また、引火性の高い物質が対象物に付着している場合につきましても、十分にご注意していただく必要がございます。
