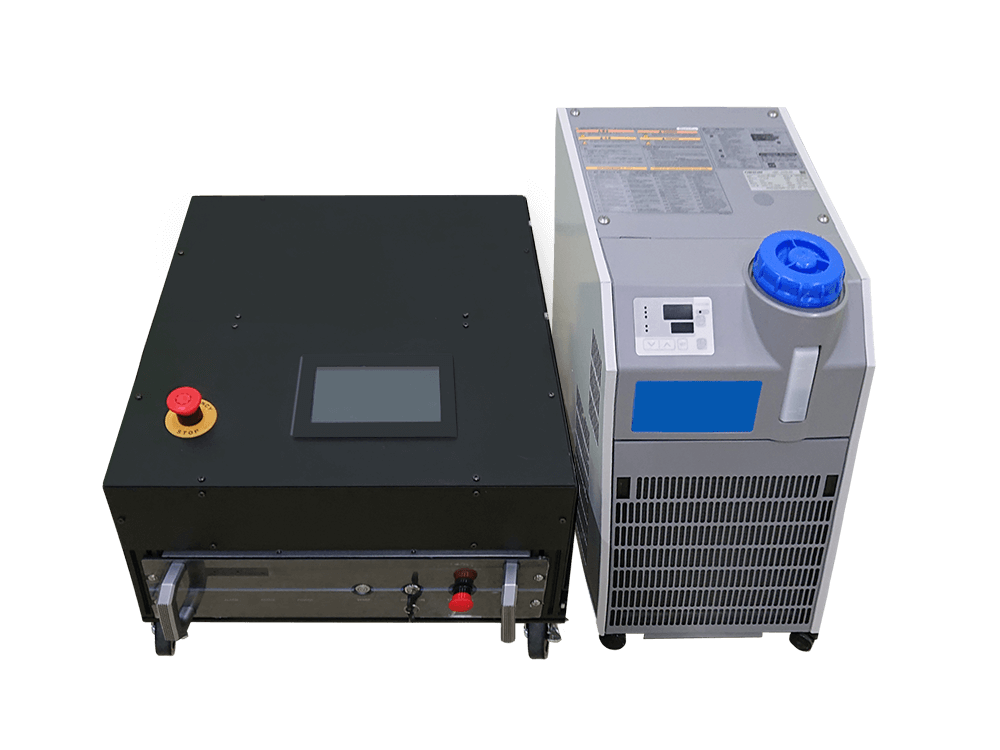

- 製品名（光響製）CW 500W
レーザークリーナー - 型番FL-LC-CW500
- 価格お問い合わせ
- 納期お問い合わせ
従来のパルス発振(Pulsed Operation)に代わる連続波発振(CW Operation)を新たに採用し特殊な光学設計モジュールを追加したことで、従来の弊社製100Wパルスレーザークリーナーと比較してレーザー集光強度が20倍以上向上しました。これらは光響のレーザーの専門家が設計開発をしたためであり、kW級CWレーザークリーナーよりも高い集光強度を実現しました。
上記機能を幅525×奥行720×高さ385 mm(突起部含まず)のサイズに収めました。取り回しが良い大きさであり作業負荷を大幅に低減することが可能です。
上記機能を幅525×奥行720×高さ385 mm(突起部含まず)のサイズに収めました。取り回しが良い大きさであり作業負荷を大幅に低減することが可能です。
レーザークリーナー使用動画
レーザークリーナー使用例の動画をYoutubeに公開しております。
レーザークリーナー使用動画一覧(Youtube)
レーザークリーナー使用動画一覧(Youtube)
クリーニング可能な材質一覧表
様々な素材でテストし、結果と素材一覧を表にまとめ掲載しております。
クリーニング可能な材質一覧表ページ
クリーニング可能な材質一覧表ページ
サービス
本製品にて下記のサービスをご利用できます。
レンタルサービス
レンタルサービス
他関連製品
※ キャリータイプ50Wレーザークリーナーはサブスクサービス対象製品
関連リンク
特長
- 従来のパルス発振(Pulsed Operation)に代わる連続波発振(CW Operation)を新たに採用。
- 2軸でのガルバノスキャナーミラーにより高速レーザークリーニングが可能。
- 連続照射が可能。
- 従来の弊社製100Wパルスレーザークリーナーと比較してレーザー集光強度が20倍以上向上。
- 光響のレーザーの専門家が設計開発。
- kW級CWレーザークリーナーよりも集光強度を向上。
- 従来の100Wパルスレーザークリーナーでは除去できなかった頑固なサビや塗膜の除去が可能。
- 幅525×奥行720×高さ385 mm(突起部含まず)に小型化。
| 本製品 | 従来製品 | |
|---|---|---|
| カスタム可能 | ◎ | ✕ |
| レーザー発振器 | ファイバーレーザー（1年保証） | 固体レーザー or ファイバーレーザー |
| レーザー出力 | 〜100 W (空冷200Wも可) | 〜70 W, 〜100 W |
| レーザービーム強度 | 1000 kW/cm2以上（〜数10 MW/cm2） | ？ |
| 冷却方法 | 空冷 | 水冷 or 空冷 |
| レーザースキャン軸 | 2軸 | 手動 or 1軸 |
| クリーニングエリア | 面（〜400 mm × 400 mm） | 線（〜10 mm（ビーム径） × 100 mm） |
| クリーニングの自動2軸制御 | ◎ | ✕ （サンプル or レーザーヘッドを動かす必要性あり） |
| クリーニングの位置精度 | ◎ | ✕ （手動のため） |
| クリーニングの再現性 | ◎ （μmレベル） |
✕ （手動のため） |
| レーザースキャンスピード | 〜50 m/s | 〜数m/s（手動のため） |
| ソフト画面の言語 | 日本語 | 英語？、中国語？、日本語？ |
| 電源コンセント | AC 100 V（家庭コンセント） | AC 200 V？ |
| 国内安全基準 | ◎ | なし？ |
| 外部制御 | ◎ | なし？ |
用途
- サビ、ペイント、塗装膜やメッキ相の除去
- 酸化膜、油分、グリースの除去
- 傷みやすい材料・素材からの汚れ除去
より詳細な用途例
構成
レーザークリーナー構成図
構成
本レーザークリーナーには下記が含まれております。
- レーザークリーナー本体
- f=420の標準レンズ1個
- レーザー保護メガネ
タッチパネルの画面
各ボタンの説明
- 照射開始：レーザー照射を開始
- 停止：レーザー照射を停止
- レーザー出力（％）：レーザー出力の設定（0〜100 %）
- 照射回数：照射する回数の設定（1〜∞（連続））
- スキャン方向：X軸／Y軸の切り替え
- ガイドレーザー：ガイドレーザーのON／OFF の切り替え
- X 方向幅（mm）：水平方向のスキャン範囲を設定（1〜400 mm ）
- Y 方向幅（mm）：垂直方向のスキャン範囲を設定（1〜400 mm ）
- スキャン速度（μm/pulse）：水平方向の打点間隔を設定（10〜500 μm/pulse）（＊速度は1〜50 m/s）
- 送り速度（μm/line）：垂直方向の打点間隔を設定（10〜500 μm/pulse）（＊速度は1〜50 m/s）
- 焦点距離（mm）：レンズの焦点距離を選択（100, 160, 210, 254, 290, 330, 420, 650 mm）
- リモート制御：外部機器からのリモート制御のON／
OFFの切り替え - レーザー照射遅延（μs）：スキャン折り返し部分における照射遅延時間を設定（0〜500 μs, 20 μs刻み）
- レーザー停止遅延（μs）：レーザーを停止させる遅延時間を設定（0〜500 μs, 20 μs刻み）（＊通常は0）
仕様
| レーザー発振波長 | 1060 〜 1070 nm |
|---|---|
| レーザー最大平均出力 | 500 W |
| 最大照射エリア | 300 mm × 300 mm ※ 焦点距離420 mmのレンズを選択した場合 |
| fθレンズの焦点距離 | 254、330、420、580 mm から選択可能 ※ 標準レンズは330 mm |
| 冷却方式 | 水冷式 |
| 動作推奨環境温度 | 10 〜 40℃ |
| 動作推奨環境温度 | 10 〜 85% |
| ファイバー長 | 10 m |
| 電源 | 単相200V |
| 筐体寸法 | W525×D720×H385 mm(突起部含まず) |
お問い合わせにつきまして
ただいま、お問い合わせが大変多いため、お問い合わせの際には、予め下記5点についてご連絡ください
- 対象物はどのようなものでしょうか？（パーツ、金型、設備機械、建屋 etc）＊画像／写真などがあればよりよいです
- クリーニングの目的は何でしょうか？（サビ取り、塗装除去、被膜除去 etc）
- 現状はどのように処理されていますでしょうか？（溶剤、紙やすり etc）
- その他条件はございますでしょうか？（母材に一切のキズＮＧ etc）
- 予算額はどれぐらいでしょうか？
光響にご来訪またはワーク送付による初期テストは今のところ無料です。出張デモ（有料）はご相談ください。その他、現場で試用できるようにレンタル機やサブスク機も多数ご用意しております。
火気厳禁
本製品は熱照射となりますので、ガスなどに引火する恐れのある爆発危険箇所での使用は避けることを推奨します。
また、引火性の高い物質が対象物に付着している場合につきましても、十分にご注意していただく必要がございます。
