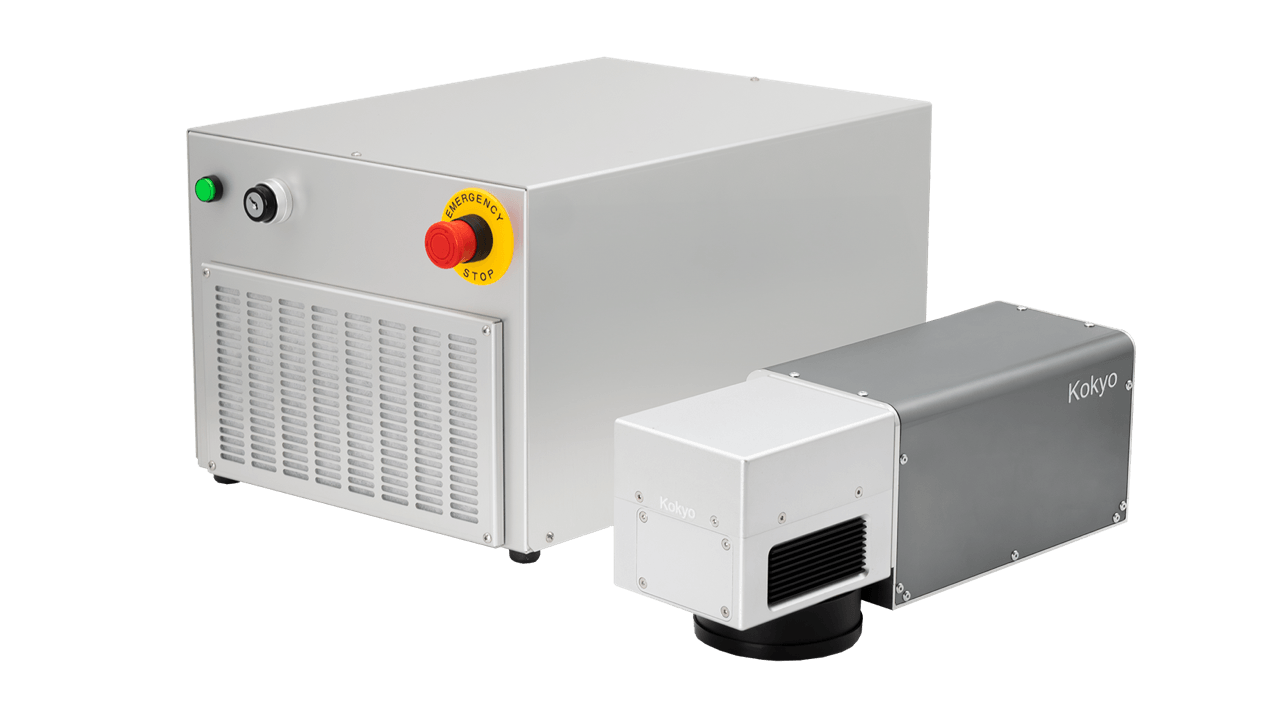

超小型ファイバーレーザーマーカー ｜ 光響
LMS-IR30B
金属・樹脂部品への高精細マーキングと、超小型ヘッドによる省スペースな設備組み込みを両立した 30W ファイバーレーザーマーカーです。

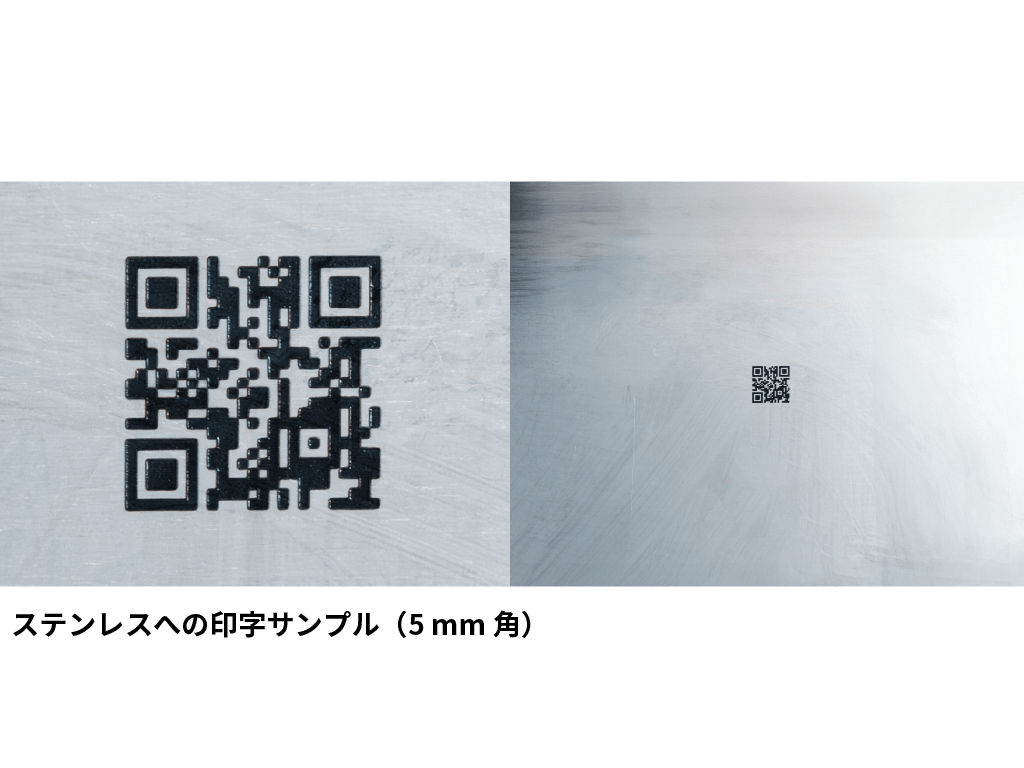

最小線幅約 20 μm※1により、微細な文字や二次元コードを高精細に印字できます。また最大照射エリア 600 × 600 mm※2の印字性能で大型ワークや複数個取りへの印字にも活用可能です。
マーキングソフトでは、テキスト入力や画像データ、ベクターファイルの取り込みにも対応しています。日本語、バーコード、画像、CADデータなどを用いた多様なマーキングが可能です。
- 超小型ヘッドで省スペース設置に対応
- 金属や樹脂などへの高精細マーキングが可能
- 金属への黒色印字や深彫り加工が可能
- 最小線幅 約20 μm※1
- 最大ワークエリア 600 mm × 600 mm※2
※1、※2：最小線幅および最大ワークエリアは選択レンズにより異なります。
本製品の使用にはPCが必要です。PCはオプションで購入いただます。

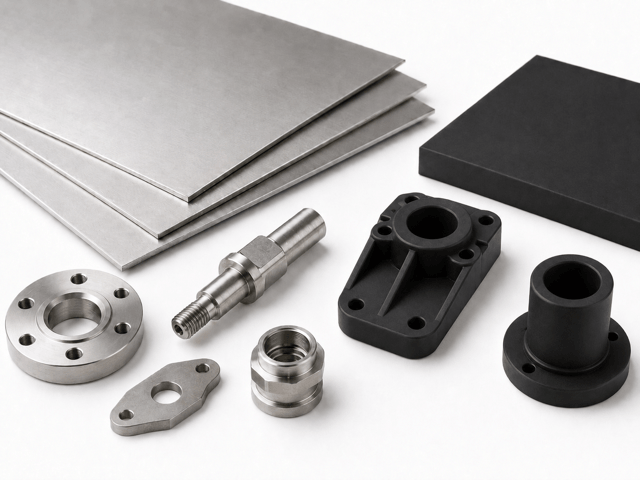

金属・樹脂に高精細マーキング
ステンレスやアルミなどの金属をはじめ、ABSなどの樹脂にも高精細なマーキングが可能です。金属への黒色印字や視認性の高い刻印、深彫り加工を実現します。
▷実際に加工した画像はDL資料にてご覧いただけます。

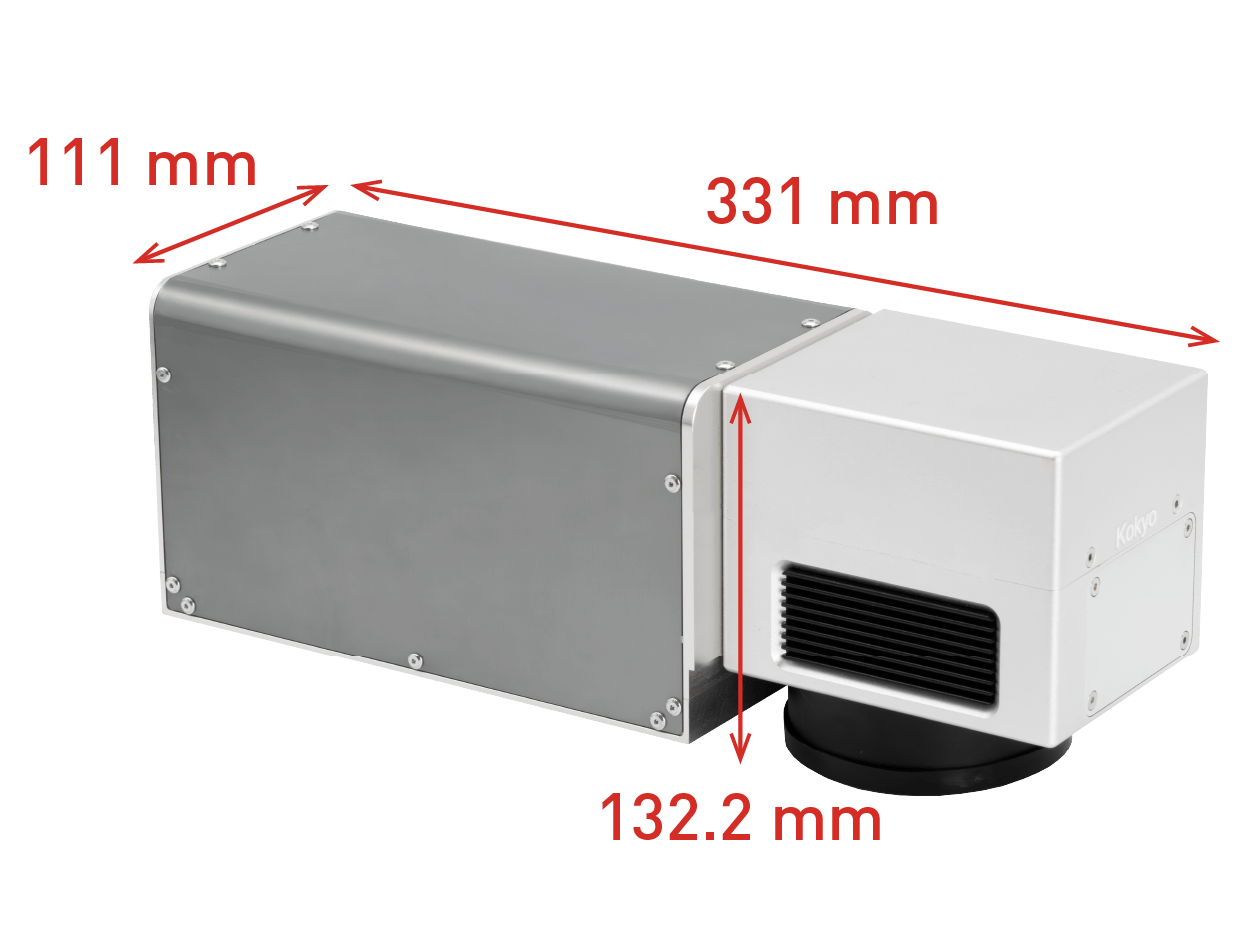

超小型ヘッドで省スペース設置に対応
内部構造の見直しによりヘッド部分を小型化しました。
限られた設置スペースでも導入しやすく、外部信号による制御にも対応しています。
ファイバーレーザーマーカー使用例の動画をYoutubeに公開しております。
使用動画一覧（YouTube）
様々な素材でテストし、結果と素材一覧を表にまとめ掲載しております。
各種レーザーマーキング可能な材質の一覧表
本製品にて下記のサービスをご利用できます。
用途・アプリケーション例
- 電子部品へのマーキング
- 衛生陶器へのマーキング
- 指輪・アクセサリーなどへのマーキング
- その他 合成ゴム、段ボール、人工皮、超硬合金などへのマーキング
- 生産ライン上でのマーキング
加工サンプル
より詳細な用途例はこちら
付属品
本ファイバーレーザーマーカーには下記が含まれています。
- ファイバーレーザーマーカー本体一式（パソコン含まず）
- fθレンズ1個
ファイバーレーザーマーカーオプション
本ファイバーレーザーマーカーとは別に下記も購入することができます。
- f=100 のレンズ
- f=160 のレンズ
- f=210 のレンズ
- f=254 のレンズ
- f=290 のレンズ
- f=330 のレンズ
- f=430 のレンズ
パソコン接続・ソフト操作性
本製品はUSBインターフェースでWindowsパソコン（Win10）と接続して制御を行います。ソフトウェアでは、
- TrueType、SHX（AutoCADフォント）、DMF（ドットマトリックスフォント）、1次元バーコードなどのフォント形式
- bmp、jpg、gif、tga、png、tifなどの画像形式
- ai、dxf、dst、pltなどのベクターファイル に対応します。
※ フォントはPC環境に依存します。
※ ai：Adobe Illustrator ベクターファイル。
※ dxf・dst：Autodesk AutoCAD ベクター／シートセット形式。
※ plt：HPGL（Hewlett Packard Graphics Language）形式。
テキスト入力以外にも図形の追加、編集が可能。
画像は色調反転、グレイスケール、ディザ処理が可能。
お客様の声
- 他社の製品と遜色なくレーザーマーキングができているので安価で大変満足している
- レンズを交換することでスポット径を小さくでき大変便利
- 納品物を接続するだけでマーキングができ安心した
- 他社はオーバースペックで使いにくかったが、本製品はシンプルで最低限の機能があり満足
- 量産時に他社製品は高価で困っていたが、本製品のおかげで助かった
- サブスク機を借りたいタイミングで借りる事ができた
- 下請け先が使用していたが、良かったので自分達でも購入した
- オンラインで取扱講習をしてくださり助かった
よくあるご質問及び弊社回答
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10とWin11で動作確認を行っております。
弊社のマーキングソフトウェアはAI、DXF等のベクターファイルに対応しています（バージョンにより非対応の場合あり）。JPG等のビットマップファイルにも対応。オープンソフトでの変換も問題ございません。
お届け後の組み立て・設置はお客様にて実施。設置後はオンラインのリモート講習にて基本操作と安全面をご案内します（約30分）。
可能です。技術担当が対応いたします。
可能です。例えば自社製品へのマーキングは一律25,000円/時間のお見積りとなります。
本製品は外部信号によるマーキング制御が可能ですが、生産ライン設計はお客様側でお願いいたします。
製品の保証とアフターサービスについて
保証期間
- ご購入から１年間
アフターサービス
- ご利用方法案内とリモート安全講習あり。
- ご不明点等があった場合、メール・TEL・Webにてご対応致します。
- 製品トラブル時はセンドバックサービスでご対応致します。
- マーカー製品ご購入者に限り、特別価格でオプションレンズを追加購入いただけます。
