100W CO2レーザーマーカー | 光響
LMS-CO2-100W
CO2レーザーマーカーとは、CO2レーザーを用いて文字や図形のマーキング(印字・刻印)を行う装置です。物質にレーザーを照射すると、照射箇所に表面の除去・変質が生じ、照射をしていない箇所とのコントラスト差が生じます。レーザーマーキングはそのコントラスト差を利用しております。レーザー光で表面を変質させてマーキングを行うため、印字・刻印が消えることがありません。

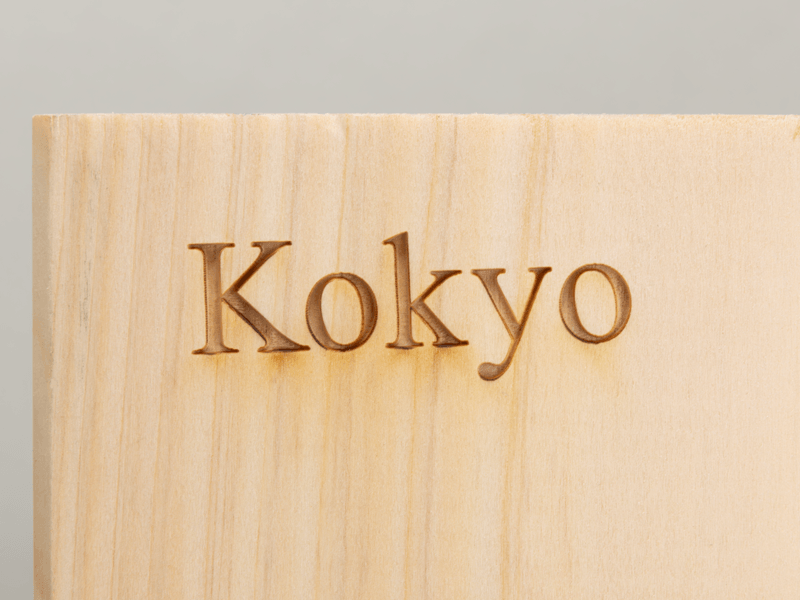

CO2レーザーを用いて、紙・布・皮・木材・樹脂(アクリル、PET)・ガラス・食品へのマーキングに最適です。専門家による条件出しにて、他社製品では満足頂けなかったお客様にも仕上がりに納得頂いた実績が多数あります。
特徴
- 100Wもの高出力・高速マーキング

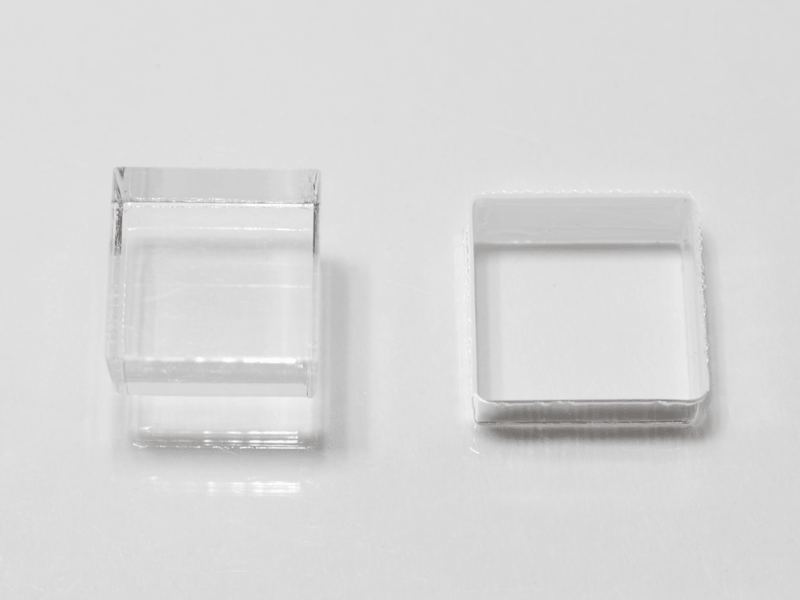

- 透明体&白色対象物へのマーキングが可能
- お客様によるカスタムが可能
- マーキングが可能なワークエリアは最大800 × 800 mm
- 最小線幅は約180 μm
- ランニングコストは電気代のみ
- インクマーキングのように字が薄くなったり剥がれたりしない
- 非接触なため材料の変形はなし
- 水冷式
レーザーマーカー製品の使用にはPCのご準備が必要です。
※オプションでPCを購入いただけます。

LMS-CO2-100W の仕様
レーザー発振波長 | 10600 nm |
---|---|
レーザー最大平均出力(可変) | 100 W |
最大照射エリア | 800 × 800 mm |
外形寸法(本体) | W171 × D1326.5 × H191.5 mm |
用途・アプリケーション例 | 木材・紙類・セラミック・樹脂・ガラス・人工皮革・合成皮革・食品類へのマーキング |
より詳細な用途例
レーザーマーカーと従来のマーキング技術との比較
従来のマーキング技術として、刻印・スタンプ押し、ラベル貼り、インク印字があります。
従来技術と比較したレーザーマーカーの特長は
- メンテナンス不要(*使用環境によります)
- 消耗品なし
- 半永久的に消えない印字が可能
- 印字内容を自由に作成・変更できます
- 非接触でマーキングが可能
- ランニングコストは電気代のみ
- 印字の度合いを調整可能
CO2レーザーマーカーの構成
CO2レーザーマーカーは、以下の内容で構成されております。
- CO2レーザー発振器(ガイドレーザー付き)
- ガルバノスキャナーミラー
- fθレンズ
- マーキングソフト
マーキングソフトは、日本語やバーコード入力、CADや写真等も直接取り込むことができます。

操作性
制御ソフト
レーザーマーカーシリーズ(CO2、ファイバー、グリーン、UVレーザー)のすべてに共通のレーザーマーカー制御ソフト(Ezcad3/Ezcad2)を搭載。
容易に文字、図形、画像をレーザーで印字する事が出来ます。
詳しく見る
文字 | True Typeフォント | |
---|---|---|
![]() |
EZCADがインストールされたPC内のフォントを利用可能です。 | |
JSFフォント | ||
![]() |
EZCAD専用フォントです。単線での印字表示が可能となります。 | |
バーコード・QRコード | ![]() ![]() |
入力した文字・数値をバーコードまたはQRコード(*)に変換し、アウトラインデータを生成します。(*)QRコードは、(株)デンソーウェーブの登録商標です。 |
DotMatrix | ![]() |
ドットで表現されているフォントです。 |
図形 | ![]() |
線、自由曲線、四角形、円、楕円、多角形 |
サポートファイル形式 | bpm、jpg、gif、fga、png、tif、jptg、tga、ai、dxf、dst、plt、svg、nc、g、gbr | |
位置決め | ![]() |
図形の(X、Y)座標軸での位置決めが出来ます。 |
レイヤー | ![]() |
レイヤー毎にレーザーの制御条件を指定できます。 |
レーザー印字 パラメーター設定 |
![]() |
走査スピード、レーザー出力、繰り返し周波数を調整可能 (注記:パラメーター設定項目は機種により異なります) |
その他の機能 | 自動日時印字 | 自動シリアル番号印字 |
![]() |
![]() |
|

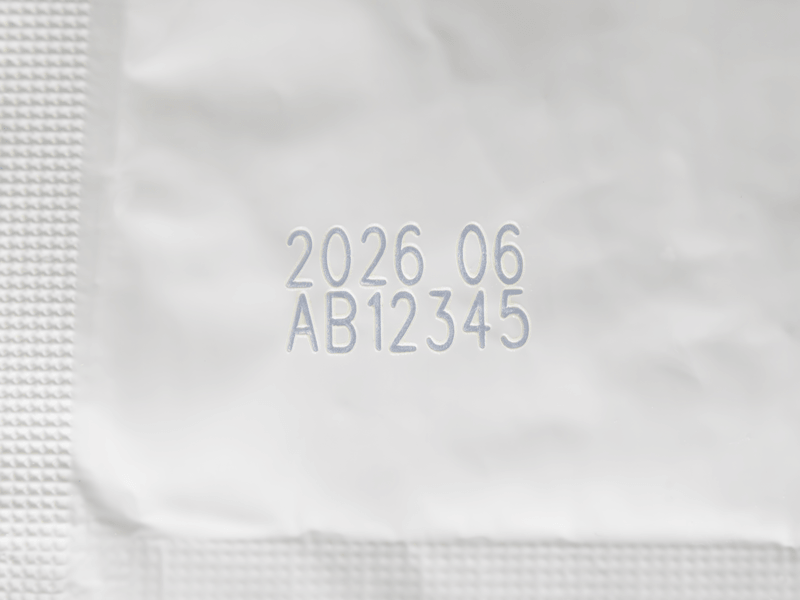

日時や任意のシリアル番号を自動取得、印字可能です。 |
お客様の声
- 他社の製品と遜色なくレーザーマーキングができているので安価で大変満足している。
- レンズを交換することができ、ビームのスポット径を小さくすることができるので大変便利。
- 納品物を接続するだけでマーキングができ安心した。
- 他社の製品はオーバースペックで逆に使いにくかったが、本製品はシンプルで最低限の機能が付いており満足。
- 量産時に他社製品は高価で困っていたが、本製品のおかげで助かった。
よくあるご質問及び弊社回答
製品本体以外にパソコン等は必要でしょうか?
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10とWin11で動作確認を行っております。
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10とWin11で動作確認を行っております。
客先より、いつもAIやPDF等でデータをもらいますが、それらをデータ変換するソフト等はあるでしょうか?
弊社のマーキングソフトウェアはAI,dxf等のベクターファイルに対応しています。ただし、バージョンにより非対応の場合がありますので、対応したバージョンに変換してください。また、JPG等のビットマップファイルにも対応しております。なお、オープンソフトで変換してご使用頂いても、問題はございません。
弊社のマーキングソフトウェアはAI,dxf等のベクターファイルに対応しています。ただし、バージョンにより非対応の場合がありますので、対応したバージョンに変換してください。また、JPG等のビットマップファイルにも対応しております。なお、オープンソフトで変換してご使用頂いても、問題はございません。
製品購入時の配送、設置、操作方法の説明等は、御社(光響)で行ってもらえるのでしょうか?
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:30分程度)
装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:30分程度)
装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
製品購入後の操作方法の問い合わせ等は、可能でしょうか?
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
光響での使用は可能でしょうか?
可能です。お客様が、例えば自社製品へマーキングされたい場合は、一律25,000円/時間のお見積りになります。
可能です。お客様が、例えば自社製品へマーキングされたい場合は、一律25,000円/時間のお見積りになります。
生産ラインに入れることは可能でしょうか?
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。
製品の保証とアフターサービスについて
保証期間
- ご購入から1年間
アフターサービス
- ご利用方法案内とリモート安全講習あり。
- ご不明点等があった場合、メール、TEL、Webにてご対応致します。
- 製品にトラブルがあった場合、センドバックサービスでご対応致します。
- レーザーマーカー製品ご購入者に限り、特別価格でオプションレンズを追加ご購入頂けます。
