マーカー機能付き100W レーザーエングレービング | 光響
LMS-IR100

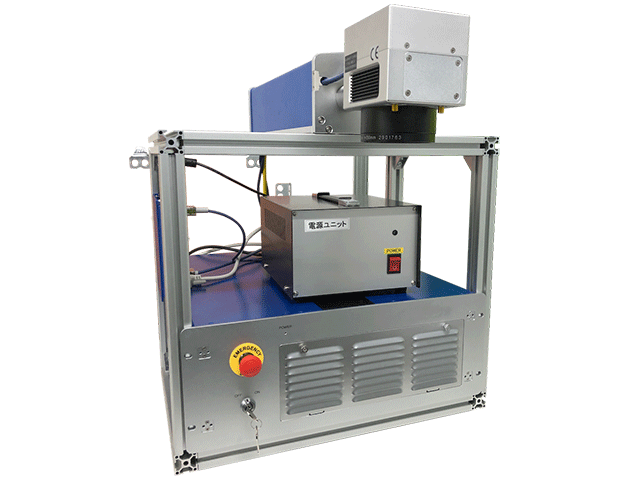

マーカー機能付き100Wレーザーエングレービング(レーザー彫刻機)とは、ファイバーレーザーを用いて文字や図形を描くこと(マーキング)も、金属の切断や穴あけ、彫刻、アブレーションもできるレーザー加工機です。
本製品は、ユーザー様がケーブルを接続するだけで各種素材をレーザー加工することが可能です。「あれにマーキングしたい」、「ちょっと手軽に加工したい」等の細かな要望にも答えることができる便利な製品です。

特徴

  • 優れたコストパフォーマンス
  • 金属や樹脂などへのマーキングが可能
  • お客様によるカスタムが可能
  • マーキングが可能なワークエリアは最大600 × 600 mm
    (f=813のレンズの場合)
  • 最小線幅は約 20 μm(f=100のレンズの場合)
  • ガルバノスキャナーミラーにより高速マーキングが可能
  • ランニングコストは電気代のみ
  • インクマーキングのように字が薄くなったり剥がれたりしない
  • 非接触なため材料の変形はなし
  • AC 100 Vの家庭コンセントでの使用が可能
  • 空冷

LMS-IR100

各種補助金を利用した「レーザー加工機・切断機・溶接機」購入のご案内

LMS-IR100の仕様

レーザー発振波長 1064 nm
レーザー最大平均出力 100 W(0~100 W可変)
レーザー繰り返し周波数 20 ~ 200 kHz
レーザー最大パルスエネルギー 1.5 mJ
レーザー最大ピーク出力 > 10 kW
最大照射エリア 600 × 600
*焦点距離813のレンズを選択した場合
※レンズ変更により可変
最大スキャン速度 10 m/s
fθレンズの焦点距離 100, 160, 210, 254, 290, 330, 420, 650, 779から選択可能
*標準レンズは290
ファイバー長 約5 m
外形寸法(本体)
重量(本体)
備考 レーザー製品サブスクサービスご利用できます。

用途・アプリケーション例

  • 樹脂溶着
  • 表面加工
  • セラミックの穴あけ
  • コイルの被膜除去
  • 電子部品の金メッキ剥離
  • 金属加工におけるバリの切断
  • 溶接後処理
    (酸化膜除去、アルミスマット除去)
  • 金属系、樹脂系、陶器、合成ゴム、
    段ボール、人工皮、などへのマーキング
  • 彫刻
  • アブレーション

加工サンプル

鉄
素材:鉄

ジルコニア
素材:ジルコニア

セラミック
素材:セラミック

ファイバーレーザーマーキングサンプル

鉄+黒塗料
素材:鉄+黒塗料

鉄+赤さび
素材:鉄+赤さび

アルミに黒アルマイト
素材:アルミに黒アルマイト

合成ゴム
素材:合成ゴム

ジルコニア
素材:セラミック

アルミ
素材:アルミ

SUS430
素材:SUS430

真鍮
素材:真鍮

より詳細な用途例はこちら

レーザーマーキング・加工可能な材質表

マーカー機能付き100Wレーザーエングレービング使用動画


ファイバーレーザーマーカー使用動画

LMS-IR100の構成

マーカー機能付き100Wレーザーエングレービング(レーザー彫刻機)は、以下の内容で構成されております。

  • ファイバーレーザー発振器(ガイドレーザー付き)
  • ガルバノスキャナーミラー
  • fθレンズ
  • マーキングソフト

マーキングソフトは、日本語やバーコード入力、CADや写真等も直接取り込むことができます。

ファイバーレーザーマーカーの構成図 ファイバーレーザーマーカーの構成図

付属品

本レーザー加工機には下記が含まれております。

  • ファイバーレーザーマーカー本体一式(パソコン含まず)
  • f=290の標準レンズ1個
  • レーザーヘッド固定用フレーム

パソコン接続・ソフト操作性

本製品はUSBインターフェースでWindowsパソコン(Win10、Win8、Win7)と接続して制御を行います。
ソフトウェアでは、

  • TrueType、SHX(AutoCADフォント)、DMF(ドットマトリックスフォント)、1次元バーコードなどのフォント形式
  • bmp、jpg、gif、tga、png、tifなどの画像形式
  • ai、dxf、dst、pltなどのベクターファイル、に対応します。

※ フォントはパソコンに導入されている環境に異なります。
※ ai:Adobe社 イラストレーターによるベクター形式ファイル。
※ dxf・dst:Autodesk社 AutoCADによるベクター形式ファイル並びにシートセットベクター形式ファイル。
※ plt:HPGL(Hewlett Packard Graphics Language)のベクター形式ファイル。

テキスト入力以外にも図形の追加、編集が可能。

soft01
soft02

画像は色調反転、グレイスケール、ディザ処理が可能。

ペイント編集
画像装飾

fθレンズの焦点距離の選択

fθレンズの焦点距離は、100 mm, 160 mm, 210 mm, 254 mm, 290 mm, 330 mm, 420 mm, 650 mm, 779 mmから選択することができます。

レンズの焦点距離が長いほど、ワークエリアは大きくなります。
ワークエリアとレンズの焦点距離の関係性 ワークエリアとレンズの焦点距離の関係性
レンズ交換図_FLワークエリアとレンズの焦点距離の関係性
レンズの焦点距離が短いほど、スポット径は小さくなります。
スポット径とレンズの焦点距離の関係性 スポット径とレンズの焦点距離の関係性
レンズ交換図_焦点距離スポット径とレンズの焦点距離の関係性

LMS-IR100 オプション

本LMS-IR100 とは別に下記も購入することができます。

レンズ

  • f=100のレンズ
  • f=160のレンズ
  • f=210のレンズ
  • f=254のレンズ
  • f=290のレンズ
  • f=330のレンズ
  • f=420のレンズ
  • f=650のレンズ
  • f=779のレンズ
その他

※1ふたを取らずにレーザーを射出し、ふたに穴を空けてしまうケースがございます

お客様の声

  • 他社の製品と遜色なくレーザーマーキングができているので安価で大変満足している
  • レンズを交換することができ、ビームのスポット径を小さくすることができるので大変便利
  • 納品物を接続するだけでマーキングができ安心した
  • 他社の製品はオーバースペックで逆に使いにくかったが、本製品はシンプルで最低限の機能が付いており満足
  • 量産時に他社製品は高価で困っていたが、本製品のおかげで助かった

ご利用実績

  • 真空バルブ、ラプチャーディスク(破裂板)製造メーカー
  • 金属加工メーカー(レーザー彫刻メモリアルプレートサービス)
  • オーダーメイド楽器製作会社
  • オリジナルアクセサリー製作会社
  • 琥珀ジュエリー、アクセサリー制作会社

よくあるご質問及び弊社回答

製品本体以外にパソコン等は必要でしょうか?
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10で動作確認を行っております。
【パソコンスペック目安】
OS:windows10 64bit
CPU:インテル core-i シリーズ
ROMメモリ:4GB
USB:3ポート(UVレーザーの場合 装置との接続に2ポート使用します)
2ポート(ファイバーレーザーの場合 装置との接続に1ポート使用します)
客先より、いつもAIやPDF等でデータをもらいますが、それらをデータ変換するソフト等はあるでしょうか?
AI,dxf等のベクトルファイルに対応しております。ただ、バージョンにより非対応の場合があります。
その場合にはビットマップ形式に変換してのご使用を推奨しております。なお、オープンソフトで変換してご使用頂いても、問題はございません。
製品購入時の配送、設置、操作方法の説明等は、御社(光響)で行ってもらえるのでしょうか?
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:90分程度)
装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
製品購入後の操作方法の問い合わせ等は、可能でしょうか?
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
事前にサンプル品をお渡しして、サンプルテストをして頂く事は可能でしょうか?
ファイバーレーザーマーカーの加工材質の比較表のリンク先をご覧ください。(リンク:加工材質の比較
無償と有償の区別につきましては下表をご覧ください。正式なお見積りにつきましてはお問い合わせください。

無償となる内容 有償となる内容
  • レーザーの条件出しを必要としない単なるマーキング
  • 製品の閲覧のみ
  • 左記以外
光響での使用は可能でしょうか?
可能です。お客様が、例えば自社製品へマーキングされたい場合は、最初の1時間は5万円、その後は1時間当たり2万円のお見積りになります。
生産ラインに入れることは可能でしょうか?
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。
レンタルは可能でしょうか?
弊社のレーザー製品サブスクサービスをご覧ください。

製品の保証とアフターサービスについて

保証期間

  • ご購入から1年間

アフターサービス

  • ご利用方法案内とリモート安全講習あり。
  • ご不明点等があった場合、メール、TEL、Webにてご対応致します。
  • 製品にトラブルがあった場合、センドバックサービスでご対応致します。
  • マーカー製品ご購入者に限り、特別価格でオプションレンズを追加ご購入頂けます。
  • 他関連製品
