小型モード同期Ybファイバーレーザーキット

【生産終了】

製品名【生産終了】（光響製）小型モード同期
Ybファイバーレーザーキット
型番FL-MLYb-kit-s
価格¥1,380,000(税抜き)
(注：製品取扱い当時の価格掲載）
納期生産終了

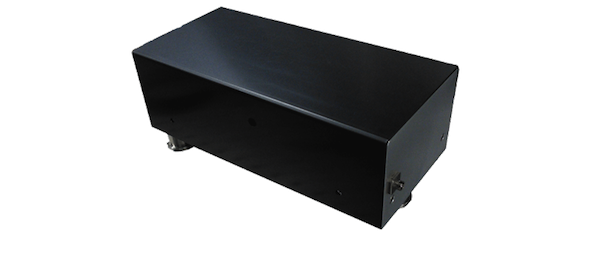

製品レベルの小型性・安定性を持つ小型モード同期Ybファイバーレーザーキットです。本キットは超短パルス光の発生原理として非線形偏波回転を採用しており、緻密な設計と筐体により安定な超短パルスレーザーを得ることができます。

モード同期Ybファイバーレーザーの構築が初めての方は、モード同期Ybファイバーレーザーキットから技術の習得をお願いいたします。

PDF

製品カタログ

特長

筐体には各光学部品を設置する場所が予め設定されているため、マニュアルを見ながら光学部品を設置していくだけで光学システムを構築できます。
光学システムは筐体内に収納されているため実験室内における空気の擾乱などの影響を抑えることができます。

また、スペクトル幅が > 50 nmと広く、外部にパルス圧縮器を取付けることでパルス幅 < 100 fsのパルスを得ることができます。
外部パルス圧縮機には、高い回折効率を持つ偏波無依存タイプの透過型回折格子をお勧めいたします。

他社製品との比較

	小型モード同期Ybファイバーレーザーキット	従来製品（典型値）
パルス幅	<2 ps (外部圧縮器オプションを用いると<100 fs)	<200 fs
中心波長	1040 nm±10 nm	1040 nm±10 nm
平均出力	>20 mW	>100 mW
繰り返し周波数	90±10 MHz	50 MHz
出力安定度	〜0.1% rms	<0.5% rms
自作	可能	不可
価格	明記（138万円）	不明記（〜500万円）

構成

小型・超短パルスYbファイバーレーザーキットには下記の内容が含まれています。

光学部品一式
半導体レーザー
筐体
組み立てマニュアル

仕様

仕様例

パルス幅 : < 2 ps ^*1
中心波長 : 1040 ± 10 nm
スペクトル幅 : > 50 nm
平均出力 : > 20 mW
繰返し周波数 : 90 ± 10 MHz
出力安定度 : 〜0.1 % rms (Typ.)
出力ポート : 筐体側面からコリメート光 ^*2
偏光方向 : 垂直
サイズ : 130 x 280 x 90 mm ^*３

^*1 外部圧縮器オプションを用いると<100 fs
^*2 前面のコネクタは励起LDの入力ポート
^*3 励起用LDはサイズに含まない（写真外）
*仕様は、組み上げる際の光学部品のアライメントや、ファイバーの長さなどによって変化します。

備考

＊半導体レーザーの電源は含まれておりません。
＊融着機をお持ちでない方はご相談ください。
＊中心波長が「1.5 μm型」、「0.9 μm型」のモード同期ファイバーレーザーキットもあります。
＊より高強度を得たい場合はファイバーアンプキットや高パルスエネルギー型フェムト秒再生増幅器キットと合わせてご利用いただけます。

製品の販売実績

電気通信大学
大阪市立大学
北海道大学
大阪大学
その他、国内外の民間企業

よくあるご質問及び弊社回答

小型モード同期Ybファイバーレーザーキットで1064nmのパルス幅、数100fsで発振させることは可能でしょうか？
本キット（小型モード同期Ybファイバーレーザーキット）は1040nmに最適化して製品ですので、1064nmに調整が必要な場合は、モード同期Ybファイバーレーザーキットにその他のオプションの「波長可変用スリットセット」を使用することで1064nm発振が可能になり、1064nmに調整がしやすくなります。

また、「1.0 um帯透過型パルスコンプレッサーキット」を使用することで数100fsに調整可能です。
