モード同期Tiサファイアレーザーキット
  • 製品名(光響製)モード同期
    Tiサファイアレーザーキット
  • 型番MLti-kit
  • 価格¥3,500,000(税抜き)
  • 納期お問い合わせください

*Tiサファイア再生増幅器のご相談も承ります。

小型性・安定性をもつモード同期Tiサファイアレーザーキットです。超短パルス光の発生原理としてカーレンズモード同期を採用しており、緻密な設計と筐体により簡単に安定な波長800nm帯のフェムト秒レーザーパルスを得ることができます。

サービス

本製品にて下記のサービスをご利用できます。

お問い合わせ

モード同期Tiサファイアレーザーキットの特長

本モード同期Tiサファイアレーザーキット製品と他社製品の比較

本製品 他社製品
パルス幅 <50 fs(*29 fsの実績あり)
(典型値)
<10 fs
中心波長 810 ± 10 nm
(典型値)
800 ± 50 nm
平均出力 >1 W
(典型値)
>0.6 W
繰り返し周波数 80 ±1 MHz
(典型値)
80 ±5 MHz
自作 可能 不可
価格 明記(350万円) 不明記(>1千万円)

構成

モード同期Tiサファイアレーザーキットには下記が含まれております。

  • Tiサファイア結晶
  • 励起レーザー
  • 光学部品一式
  • 筐体
  • チラー(冷却水は付属していません)
  • 組立説明書(PDF)

筐体内部

モード同期Tiサファイアレーザーキット 筐体内部

外観

モード同期Tiサファイアレーザーキット

モード同期Tiサファイアレーザーキット

モード同期Tiサファイアレーザーキット

モード同期Tiサファイアレーザーキット

モード同期Tiサファイアレーザーキット製品の仕様

項目 仕様例
パルス幅 <50 fs (典型値)
中心波長 810 ± 10 nm(典型値)
平均出力 >1 W (典型値)
繰り返し周波数 80 ± 1 MHz(典型値)
空間モード TEM00(典型値)
偏光 水平
励起レーザー標準寿命時間 10,000時間
外形寸法 214 mm (W)×464 mm (D)×97 mm (H) (突起部を除く)
備考
  • 冷却水(付属していません)を循環・冷却するためのチラーが付属します。
  • クリーン環境(クラス100,000以下のクリーンルームが目安)でご使用ください。
  • 安定した動作のため、気温の安定した室内(23℃±2℃が目安)でお使いください。
発振スペクトル(例)発振スペクトル(例)
パルス幅(例)パルス幅(例)
※ 上記発振スペクトルの場合におけるパルス幅(sech2)

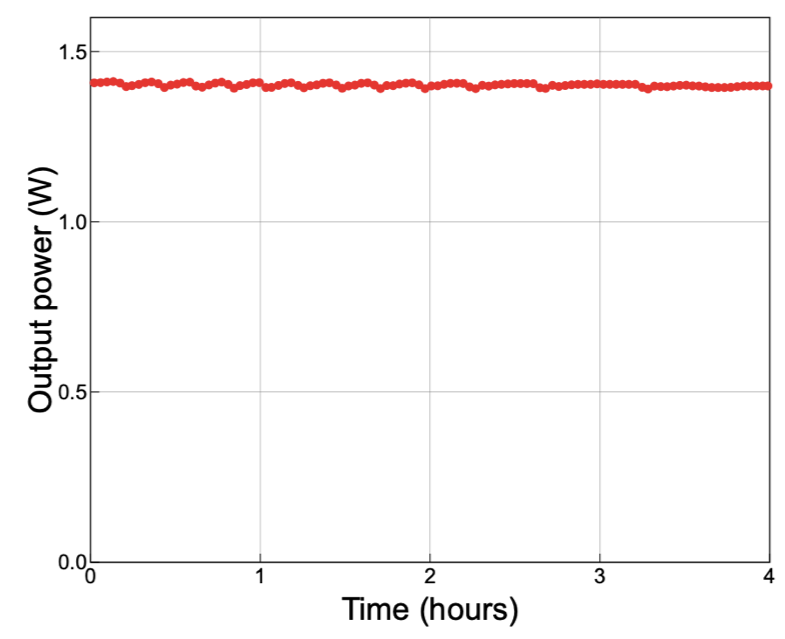

長時間安定性長時間安定性
繰り返し周波数繰り返し周波数

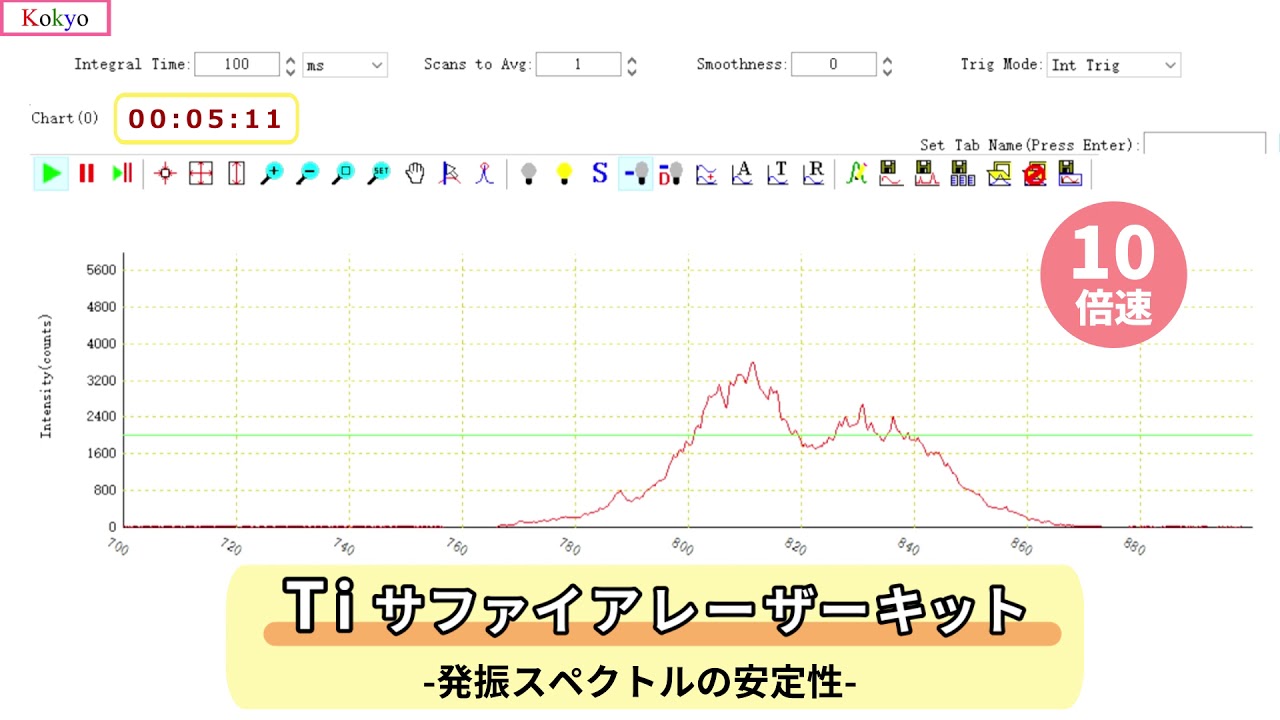

モード同期Tiサファイアレーザーキットの「発振スペクトルの安定性」

調整例

オプション例

厚さ0.2mmの複屈折フィルタを使用した場合の波長可変の一例

モード同期Tiサファイアレーザーキットオプション(別売)

必須アイテム

下記必須アイテムを組み合わせたスターターキットも販売しております。
お問い合わせの際は、型番 MLti-kit-st をお申し付けください。

レーザー保護メガネ
レーザー保護メガネ
波長:740-1100nm(LPG-AD) or
800-1700nm(LPG-DT)
レーザー光を目から保護する為には、専用のレーザー保護メガネが必要です。
(写真はLPG-AD)

価格
お問い合わせください

IRセンサーカード

励起用のレーザー光とキットから出力されるレーザー光は目に見えません。レーザー光を確認する為には、専用のビュワーカードが必要です。
::IRセンサー(ビュワー)カードの解説

型番
KK-SWIR-TR
価格
¥9,800(税抜き)

→100枚以上ご下命の場合、15%割引にてご提供致します

パワーメータ
パワーメータ
レーザー光のパワーを測定することができます。キットを組み上げる際に、レーザー光が効率よくガイドされているか確認できます。
::パワーメータの解説

型番
TS-15/TP100
価格
約 ¥200,000(税抜き)

レンズクリーニングペーパー
レンズクリーニングペーパー

型番
価格
約 ¥400(税抜き)

任意アイテム

ウェッジ板
ウェッジ板
モードロックの確認、レーザー光のスペクトルの測定に使用します。 モードロックの確認は、フォトディテクター・オシロスコープでも代用可能です。
::光スペクトルの測定方法
::分光器の解説

価格
約 ¥190,000(税抜き)

ウェッジプリズム
ウェッジプリズム
Ø25.4mmラウンドウェッジプリズム、2°ビーム偏差、コーティングなし

型番
PS810
価格
お問い合わせください

分光器もしくはスペクトルアナライザー
分光器
モードロックの確認、レーザー光のスペクトルの測定に使用します。 モードロックの確認は、フォトディテクター・オシロスコープでも代用可能です。
::光スペクトルの測定方法
::分光器の解説

価格
お問い合わせください

フォトディテクター
フォトディテクター
オシロスコープに繋げてレーザー光の強度を測定することができます。パルス列を観察することでモードロックが掛かる様子を確認することができます。
::フォトディテクターの解説

型番
ET-2030
価格
お問い合わせください

オシロスコープ
オシロスコープ
フォトディテクターと一緒に使用します。

価格
お問い合わせ下さい

FROG
FROG
超短パルスレーザー光のパルス幅に加えて、位相も同時に測定することができます。
::FROGの解説

型番
8-50-ECO
価格
お問い合わせ下さい

複屈折フィルタ、専用マウント
複屈折フィルタ、専用マウント
波長可変用複屈折フィルタ(厚さ 0.2mm, 0.5mmから選択)
組み立て代行
モード同期Tiサファイアレーザーキット
組み立て代行行います。

価格
¥1,000,000(税抜き)

サブスクサービス

組立済のモード同期Tiサファイアレーザーのサブスクサービスを行なっております。

  • 調整用の分光器、フォトディテクタ、オシロスコープは付属してません。
  • お届け後の調整はご自身で行ってください。
  • 冷却水として、精製水(6L)をご用意ください。
項目 在庫仕様
パルス幅 <30 fs
中心波長 820 nm
平均出力 1W
繰り返し周波数 80 MHz
組み立て
価格 サブスク価格:月額20万円
完成品の販売価格:450万円(サブスク割引あり)

お客様の声

  • キットなので色々学べてよかった
  • キットなのに思ったよりスペクトラムが安定している
  • 思ったよりも簡単にモード同期をかけることができた

製品の販売実績

  • 東京大学
  • 大阪大学
  • 名古屋大学
  • 京都工芸繊維大学
  • 千葉大学
  • 横浜国立大学
  • 京都大学
  • 分子科学研究所
  • 千葉工業大学
