- 製品名（光響製）大電流用
14ピンバタフライ型ＬＤ電源 - 型番PS-LDD-BOX
- 価格お問い合わせ
- 納期1週間〜1ヶ月
-
LD電流3Aタイプ
- 製品名（光響製）大電流用
14ピンバタフライ型ＬＤ電源
（3A） - 型番PS-LDD-BOX-3A
電流コントローラー、温度コントローラー、LD（半導体レーザー）ホルダーが一つになったオールインワンタイプのLD電源（LDドライバー）です。
安価で安定なこのLD電源（LDドライバー）は、LD電流2A、TEC電流3Aに対応しております。Type1, 2, 3のサブ基板を選択することで、ほぼ全ての14ピンバタフライパッケージ・ファイバーカップル型LDに使うことができます。電流値や温度は基板上の液晶ディスプレイにて確認することができます。
LD及びTECの電流リミット設定、PIDゲイン、積分係数設定、アラーム機能も搭載しております。
ファイバーレーザーの励起用LD電源（LDドライバー）、光ファイバー増幅器の励起用LD電源（LDドライバー）、ASE光源システムとしてもお使い頂けます。
特長
従来製品との比較表
| 本キット | 従来製品 | |
|---|---|---|
| LD電流 | 〜2A（※〜3A） | 〜2A |
| TEC電流 | 〜3A | 〜2A |
| 対応可能なバタフライ型LD | ほぼ全て | 一部 |
| 電流コントローラー 温度コントローラー LDホルダー |
一体型 | 分離型 |
| LD及びピグテールファイバーの収納 | 可 | 不可 |
| 価格 | お問い合わせ | 約30万円 |
※LD電流3Aタイプもカスタム可能でございます
用途
- 半導体レーザー光源（0.6 um ~ 2.6 um）
- レーザー発振器
- ASE光源（0.9 um ~ 2.1 um）
- ファイバー増幅器
- レーザー顕微鏡
- OCT
- レーザー加工
- 非線形分光
- THz波発生
- 材料特性評価
- レーザーの理論教育・研修
仕様
仕様表
| 項目 | 仕様 | |
|---|---|---|
| 電源 | 電圧 | +5V±5% |
| 電流 | 5Amax | |
| 環境 | 温度 | 15～35℃ |
| 湿度 | 露結なきこと | |
| LD | モジュール形状 | バタフライ・14pin |
| 駆動方式 | ACC | |
| LD接続形式 | フローティング、カソードGND | |
| LD電流 設定 | 0～2000mA | |
| 設定分解能 | 1mA | |
| 表示/測定分解能 | 1mA/0.1mA | |
| LD電流ﾘﾐｯﾀｰ設定 | 10～2000mA | |
| 設定分解能 | 10mA | |
| LD電圧 | 0〜3.0V | |
| 表示/測定分解能 | 0.01V/0.001V | |
| PD | PD電流モニタ | 5mA |
| 表示/測定分解能 | 0.01mA/0.001mA | |
| TEC | 方式 | PWM方式 |
| 設定電流 | 100～3000mA | |
| 設定分解能 | 100mA | |
| TEC電圧 | 〜4V | |
| 駆動電流 | 0～±3.0A | |
| 電流測定分解能 | 1mA | |
| 表示/測定分解能 | 0.01V/0.001V | |
| 温度 | 設定範囲 | 15～40℃ |
| 設定分解能 | 0.1℃ | |
| モニタ範囲 | 9～43℃ | |
| 表示/測定分解能 | 0.1℃/0.001℃ | |
| 設定方法 | 項目選択 | ロータリーエンコーダ押し |
| 値設定 | ロータリーエンコーダ回転 | |
| LD ON/OFF | LD-SW 押し | |
| 表示 | LCD | 2行x16文字、バックライト |
| LD,TEC状態 | LED：緑=駆動、赤点滅＝アラーム | |
| 通信 | USB | 仮想COM、19200bps |
| コネクタ | USB-mini B | |
| 装備 | 空冷 | ５V DC Cooling Fan |
＊製品仕様は、予告なく変更することがあります。
Type 1, 2, 3のサブ基板
| PIN No. | Type 1 | Type 2 | Type 3 |
|---|---|---|---|
| 1 | TEC+ | TH+ | ジャンパー |
| 2 | TH+ | TH- | ジャンパー |
| 3 | PD-A | LD-C | ジャンパー |
| 4 | PD-C | PD-A | ジャンパー |
| 5 | TH- | PD-C | ジャンパー |
| 6 | TH+ | TEC+ | ジャンパー |
| 7 | PD-A | TEC- | ジャンパー |
| 8 | PD-C | CASE | ジャンパー |
| 9 | NC | CASE | ジャンパー |
| 10 | LD-A | NC | ジャンパー |
| 11 | LD-C | LD-A | ジャンパー |
| 12 | NC | NC | ジャンパー |
| 13 | CASE | LD-A | ジャンパー |
| 14 | TEC- | NC | ジャンパー |
構成
- LD電源（LDドライバー）本体
- Type1, 2, 3のサブ基板
- 取扱説明書
関連リンク

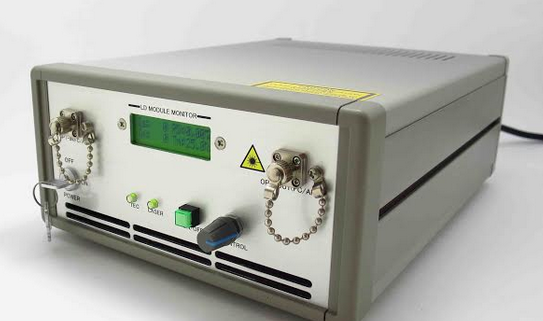

パネル、コネクタの説明
装置外部
- ①電源スイッチ
- ②,③FC/APCアダプタ
- ④LD用LED
- ⑤TEC用LED
- ⑥LD駆動ON/OFFボタン
- ⑦押しボタン付きロータリーエンコーダノブ
- ⑧LCDモニタ
- ⑨電源ソケット
装置内部
- ①外部DC電源ソケット
- ②ACアダプタ接続用電源ソケット（使用致しません）
- ③USB-miniBポート（使用致しません）
- ④LDピンアサイン対応サブ基板
- ⑤LDマウント用ソケット＆ブロック
- ⑥LCDモニタ（装置側へ配置されております）
- ⑦TEC用LED（装置側へ配置されております）
- ⑧LD 駆動ON/OFFボタン（装置側へ配置されております）
- ⑨LD用LED（装置側へ配置されております）
- ⑩押しボタン付きロータリーエンコーダノブ（装置側へ配置されております）
- ⑪空冷ファン用電源コネクタ及び空冷ファン（裏面）
＊ 本製品には、LDは含まれていません。
カスタム例
4台のLDとLD電源（LDドライバー）を組み込んだ例
