極微細用SLM型グリーンレーザーマーカー ｜ 光響
LMS-GR03A-SLM
空間光位相変調器（ LCOS-SLM ）は、任意のレーザービームパターンを作ることができる光学デバイスです。
LCOS-SLM とレーザーマーカーを組み合わせることで、数μmレベルの極微細なレーザーマーキングが可能になります。また本製品は、通常のレーザーマーカー（ガルバノスキャナでレーザーを走査するタイプ）とは異なり、LCOS-SLMを用いて一発のレーザーを一括描画（スタンプ）するタイプであるため、超高速なレーザーマーキングが可能になります。
- レーザー走査なしの超高速スタンプ型レーザーマーキング
（例：30個/秒のレーザーマーキング） - 回折限界に近い微小スポット : 0.48 μm ~ 3.33 μm
（レンズNAに依存） - 高精度で高分解能な極微細レーザーマーキング
- 金属、樹脂、ガラス等へのレーザーマーキング
レーザーマーカー製品の使用にはPCのご準備が必要です。
※オプションでPCを購入いただけます。
極微細用SLM型グリーンレーザーマーカーの仕様
レーザー仕様
| 波長 | 532 nm |
|---|---|
| パルス幅 | 5 ~ 7 ns |
| 平均出力 | 1 ~ 3 W |
| 繰り返し周波数 | 1 Hz ~ 5 kHz |
| パルスエネルギー | 1 ~ 600 μJ |
| スポット径 | 2 μm （10倍レンズ使用） |
| 照射エリア | 約0.2 × 0.2 mm |
SLM装置仕様
| 画素数 | 1920 × 1080 |
|---|---|
| 応答速度 | <30 ms |
| 平均出力 | 1 ~ 3 W |
| 集光レンズの焦点距離 | 9 mm、18 mm、45 mm 等 |
| 最小線幅（像の分解能） | 2 μm（焦点距離 18 mm の場合） |
| 視野 | 約 0.2 × 0.2 mm （焦点距離 18 mm の場合） |
| 作動距離 | 約 10 mm （焦点距離 18 mm の場合） |

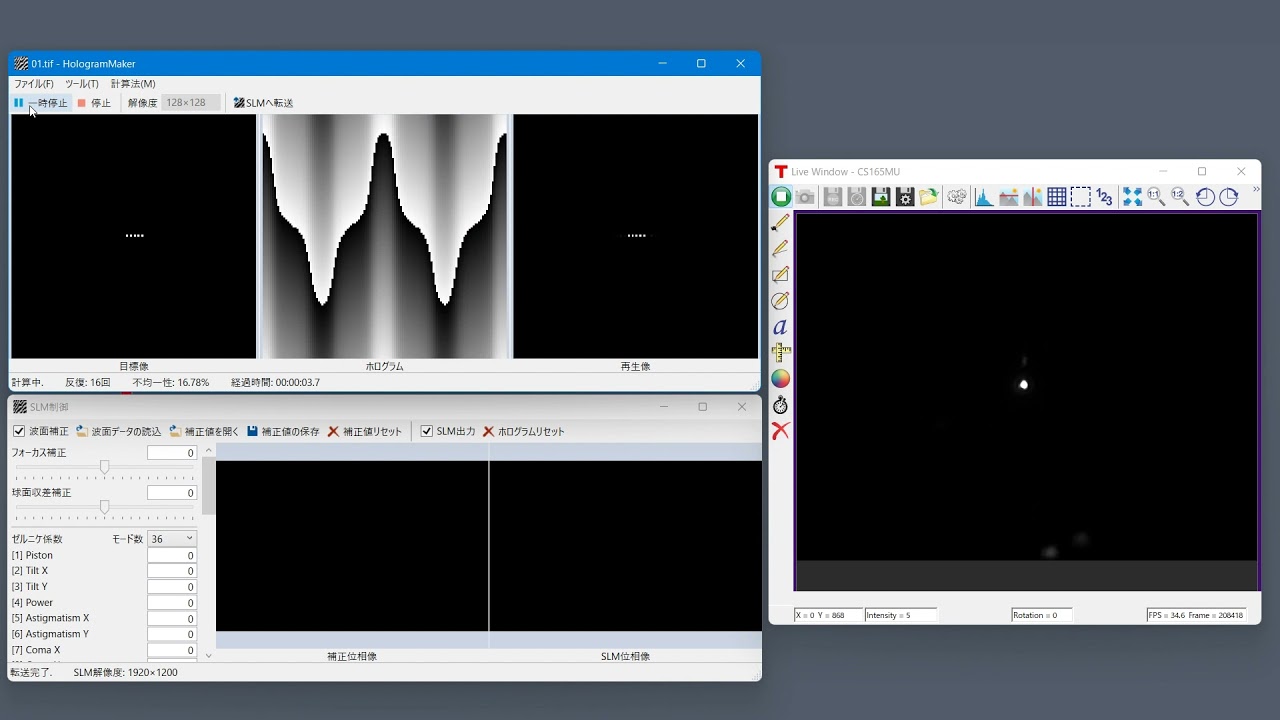

| ソフトウェア | Windows上で動作するホログラム最適化 およびSLM制御ソフトを付属 |
| インタフェース | HDMI |
極微細用SLM型グリーンレーザーマーカーの特長
- レーザー走査なしの超高速スタンプ型レーザーマーキング（例：30個/秒のレーザーマーキング）
- 回折限界に近い微小スポット 0.48 μm ~ 3.33 μm（レンズNAに依存）
- 高精度で高分解能な極微細レーザーマーキング
- 金属、樹脂、ガラス等へのレーザーマーキング
極微細用SLM型グリーンレーザーマーカーの用途
- 動いている対象物へのマーキング
- トレーサビリティ
- 偽造防止
加工サンプル
サイズ：約 180 x 180 μm 素材：金ミラー
- 最大照射エリア
約 0.2 x 0.2 mm (10倍対物レンズの場合) - 最小線幅（セルサイズ）
2 μm (10倍対物レンズの場合)
極微細用SLM型グリーンレーザーマーカーの構成
- グリーンレーザー発振器
- 空間光位相変調器（LCOS-SLM ）
- 集光用対物レンズ
- リアルタイムモニタリング用カメラ
- マーキングソフト
極微細用SLM型グリーンレーザーマーカーの構成図
パソコン接続・ソフト操作性
本製品はUSBインターフェースでWindowsパソコン（Win10、Win8）と接続して制御を行います。
ソフトウェアでは、
- TrueType、SHX（AutoCADフォント）、DMF（ドットマトリックスフォント）、1次元バーコードなどのフォント形式
- bmp、jpg、gif、tga、png、tifなどの画像形式
- ai、dxf、dst、pltなどのベクターファイル、に対応します。
※ フォントはパソコンに導入されている環境に異なります。
※ ai：Adobe社 イラストレーターによるベクター形式ファイル。
※ dxf・dst：Autodesk社 AutoCADによるベクター形式ファイル並びにシートセットベクター形式ファイル。
※ plt：HPGL（Hewlett Packard Graphics Language）のベクター形式ファイル。
テキスト入力以外にも図形の追加、編集が可能。
画像は色調反転、グレイスケール、ディザ処理が可能。
製品の保証とアフターサービスについて
保証期間
- ご購入から１年間
アフターサービス
