3Dガラス内部レーザー加工機（レーザーインナーマーカー） ｜ 光響
LMS-GR05A-INN
レーザーインナーマーカーは、対象物を傷つけることなく内部に2D・3Dマーキング、彫刻することができるレーザーマーカーです。
特徴
- コンパクトサイズ
- 簡単インストール
- 高速彫刻スピード
- 空冷式
レーザーマーカー製品の使用にはPCのご準備が必要です。
※オプションでPCを購入いただけます。
PDF
サービス
本製品にて下記のサービスをご利用できます。
他関連製品
LMS-GR05A-INN の仕様
| 最大ガラスサイズ | 120 × 120 × 120 mm |
| マーキングスピード | 最大:4000points/s, 標準:3500points/s, 200,000dots/min |
| 点の直径 | 20~40µm |
| 繰り返し位置精度 | <10µm |
| 連続稼働時間 | 24時間 |
| 冷却方式 | 空冷 |
| LDモジュールの寿命 | >20000時間 |
| 消費電力 | <800W |
| 電源仕様 | 100V 60Hz |
| 通常マーキングスピード | ガラスサイズ:50×80×50mm パターン:300,000dots 彫刻時間:<2分 |
| ファイルフォーマット | JPG, BMP, DWG, DXF, 3DS, etc. |
| 動作環境 | 室温:5~35℃, 湿度:<70%(結露しないこと) |
| 重量 | 50kg |
| マシンサイズ | 400 × 330 × 560 mm |
| 収納ケースサイズ | 830 × 570 × 800 mm |
用途・アプリケーション例
- レーザー加工
- レーザー彫刻
- インナーマーキング
- ガラス内部加工
- 3次元加工
加工できる材質
- ガラス（推奨）
- K9クリスタル・ガラス
- アクリル（ガラスほど加工結果は綺麗ではなく、よりラフになる）
- ポリカーボネート（加工部分が白ではなく黒くなる）
- その他の透明素材

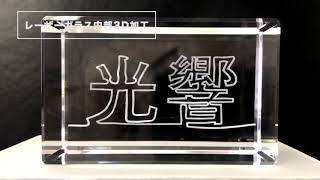

加工サンプル
製品使用時
より詳細な用途例
グリーンレーザーマーカーの特長
インナーマーカー紹介動画
主な特長
- コンパクトサイズ
- 簡単インストール
- 高速彫刻スピード
- 空冷式
レーザー出力
出力レーザーの調節により、母材に合わせたさまざまな印字に対応。
２種の出力タイプをご用意できます。（20W機、50W機）
レーザーマーカーと従来のマーキング技術との比較
従来のマーキング技術として、刻印・スタンプ押し、ラベル貼り、インク印字があります。
従来技術と比較したレーザーマーカーの特長は
- メンテナンス不要（＊使用環境によります）
- 消耗品なし
- 半永久的に消えない印字が可能
- 印字内容を自由に作成・変更できます
- 非接触でマーキングが可能
- ランニングコストは電気代のみ
- 印字の度合いを調整可能
グリーンレーザーマーカーの構成
グリーンレーザーマーカーは、以下の内容で構成されております。
- グリーンレーザー発振器、ブレードボード、昇降機付き、
- ガルバノスキャナー
- fθレンズ（仕様選択可能）
- 電源付きコントロールボックス
- チラー
＊制御パソコン別途必要
グリーンレーザーマーカーの構成図
付属品
- グリーンレーザーマーカー本体一式
- fθレンズ1個（仕様により追加料金必要）
グリーンレーザーマーカー操作性
ソフトウェア
-
レーザー加工用のソフトは含まれます
インナーマーキングの原理
対象物の内部でレーザーを衝突させて微細な傷(クラック)をつけて彫刻を施していく。
レーザーを細工したい箇所にレンズで集光し、内部に100μ程の小さな傷を付ける。
レーザーを細工したい箇所にレンズで集光し、内部に100μ程の小さな傷を付ける。
レーザーの焦点を3Dデータに合わせて移動させ、クラックを作っていくことで内部に絵を描いていくことで、外には傷の無い3D彫刻を行います。
>
