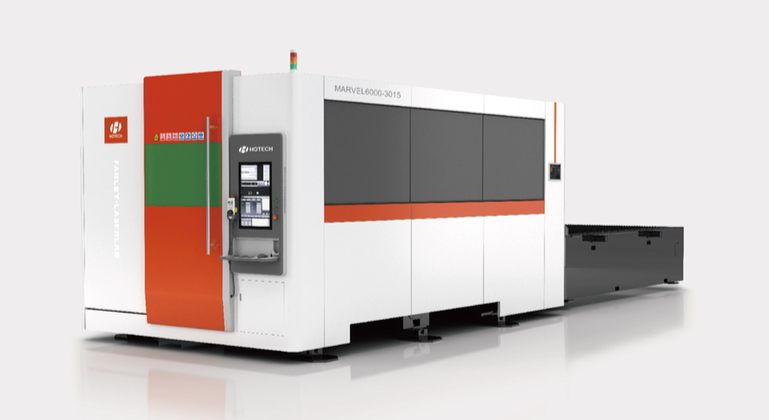

ファイバーレーザー大型金属切断機

ファイバーレーザー大型金属切断機

ファイバーレーザー大型金属切断機

ファイバーレーザー大型金属切断機のカタログ（PDF）

レーザー加工機の仕様

型番		MARVEL 3300_3015	MARVEL 6000_4022	MARVEL 8000_6022	MARVEL 10000_6022	MARVEL 12000_6022
パワー		3.3 kW	6 kW	8 kW	10 kW	12 kW
パワー調整範囲		330W〜3.3kW	600W〜6kW	800W〜8kW	1000W〜10kW	1200W〜12kW
波長		1064 nm	1064 nm	1064 nm	1064 nm	1064 nm
シートサイズ（mm）	X	3000	4000	6000	6000	6000
シートサイズ（mm）	Y	1500	2200	2200	2200	2200
ストローク（mm）	X	3100	4064	6096	6096	6096
	Y	1525	2225	2225	2225	2225
	Z	140	140	280	280	280
X-Y最大位置決め速度（m/min）		80	100	100	100	100
最大位置決めリンケージ速度（m/min）		110	140	140	140	140
位置決め精度 Pa（mm）		0.05	0.05	0.05	0.05	0.05
繰り返し位置決め精度 Ps（mm）		0.025	0.025	0.025	0.025	0.025
最大積載重量（kg）		900	1600	3100	4500	4500
マシン重量（kg）		< 8000	< 11000	< 16000	< 16000	< 16000
コントロールシステム		Farley-ANCA or CYPUT
長さ（Length）（mm）		9400	12140	15000	15000	15000
幅（Width）（mm）		6100	6100	6100	6100	6100
高さ（Height）（mm）		2150	2200	2400	2400	2400
切断可能な厚さ
カーボンスチール		〜20 mm	〜22 mm	〜25 mm	〜25 mm	〜25 mm
ステンレススチール			〜20 mm	〜25 mm	〜30 mm	〜40 mm
アルミニウム合金		〜10 mm	〜20 mm	〜25 mm	〜30 mm	〜30 mm
真鍮		〜6 mm	〜12 mm	〜14 mm	〜16 mm	〜20 mm

レーザー加工の事例

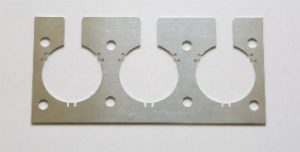

加工の様子_6mm_Fe_鉄

6 mm鉄

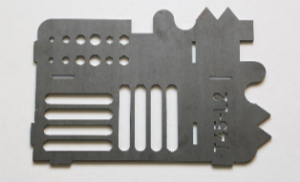

加工の様子_6mm_SUS_ステンレス

6 mmステンレス

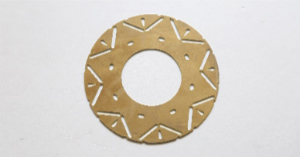

加工の様子_3mm_Brass_真鍮

3 mm真鍮

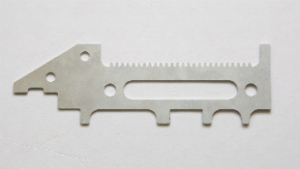

加工の様子_3mm_SUS_ステンレス

3 mmステンレス

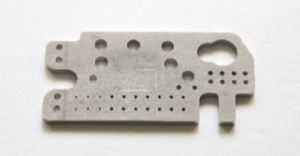

加工の様子_1.5mm_Al_アルミニウム

1.5 mmアルミニウム

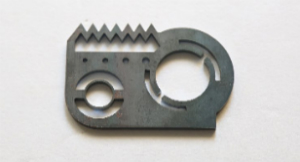

加工の様子_6mm_Fe_鉄

6 mm鉄

レーザー加工用オプション部品
