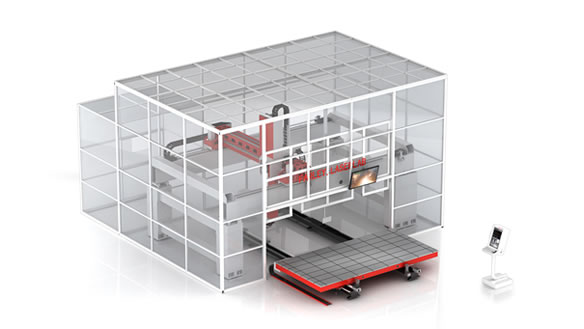

3D 5軸ファイバーレーザー切断機
・複雑な表面を持つ3D部品を正確に切断するのに使用されます。
・エッジカットやホールカットなど、自動車や航空産業のカバー部品の切断に特に適しています。
・従来のトリミングダイやピアスダイに代わるものです。
・二次加工を必要とせず、3D部品の高品質、高精度、高能率加工を実現できます。
仕様
| モデル | SF3015 | SF4020 |
|---|---|---|
| 処理フォーマット（mm × mm） | 3000 × 1500 | 4000 × 2000 |
| 加工部品 | 様々な曲面 | |
| X軸移動量（mm） | 3000 | 4000 |
| Y軸移動量（mm） | 1500 | 2000 |
| Z軸移動量（mm） | 600 | 600 |
| 移動速度（m / min） | 70 | |
| 機械位置決め精度（mm） | 0.05 | |
| 繰り返し位置決め精度（mm） | 0.03 | |
| CNCシステム | シーメンス840D | |
| 表示ディスプレイ | 24インチLCD | |
| ワークベンチ | 回転/移動ワークベンチ | |
| レーザータイプ | 繊維またはディスク | |
| レーザー出力（W） | 1000〜3000 | |
| 電力需要 | 380VAC ± 10％ / 50Hz | |
| 装置重量（≈t） | 7 | 8 |
| 外形寸法（W × H × D / mm） | W6500 × H4500 × D4000 | W7500 × H5000 × D4000 |

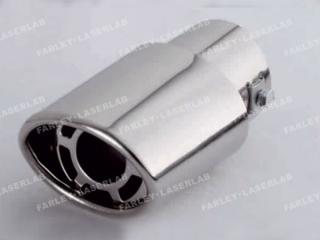

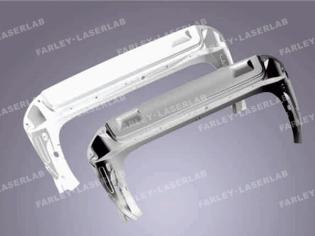

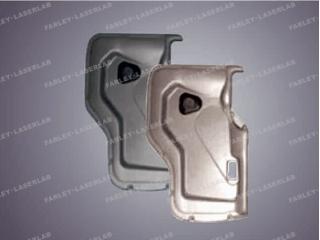

マーキングサンプル
 |
 |
 |
 |
レーザー加工用オプション部品
- レーザーセンサーカード
- レーザー保護メガネ
- レーザーバリアカーテン
- レーザークリーンブース
- レーザー加工用ミラー
- 可変アテネータ
- メカニカルシャッター
- ビームプロファイラ
- パワーメータ
- 空間光位相変調器（LCOS-SLM）と計算機合成ホログラム（CGH）ソフト
- ファイバーレーザー加工ヘッド
