レーザー溶接機など最大5 kWの高出力ファイバーレーザーの測定に対応、高出力ファイバーレーザー用ビームプロファイラ光学系「LBP-OP-C08NIR5000-BE」発売のお知らせ

/カテゴリ: /作成者:

株式会社光響はこのたび、最大5 kWの高出力ファイバーレーザーを外部減衰器なしで測定できるビームプロファイラ光学系「LBP-OP-C08NIR5000-BE」を発売いたします。

金属の切断・溶接などのレーザー加工では、ビームの形状や光強度分布を把握することが、加工条件の最適化や品質管理に重要です。一方、加工用途の高出力レーザーを測定する場合、光学素子への熱負荷に対応しながら、微小な集光スポットを詳細に捉えることが求められます。

本製品は、高減衰ビームスプリッタと約5倍の拡大光学系、約1,230万画素のCMOSセンサーを搭載しており、最大5 kWのレーザービームを最長10分間測定可能とし、集光スポットの形状や光強度分布を可視化します。レーザー加工機や高出力光源の開発から、加工条件の検討、保守・点検まで、幅広い場面でのビーム評価を支援します。

当社では、ご購入後の技術的なサポート体制も整えております。また、お客様の用途に合わせた最適な光学アクセサリ（アッテネーター等）の選定も承っております。ご要望ございましたら下記までお気軽にお問い合わせください。

■主な特長

  • 最大5 kWの高出力レーザーを直接測定
    OD 9.2以上の高減衰ビームスプリッタを内蔵し、波長1000～1100 nmのファイバーレーザーを外部減衰器なしで測定することが可能です。
  • 優れた機能性
    挿入型NDフィルターを使用することで減衰の微調整が可能です。またチラー設備が不要で、コンパクトな筐体により、加工装置内で使用することもできます。
  • 約5倍の拡大光学系と約1,230万画素センサー
    約5倍の拡大光学系と約1,230万画素のCMOSセンサーにより、約0.55 µm/pixのピクセル分解能を実現。光学分解能は6.5 µm（波長1064 nmにおける理論値）です。
  • 3段階のNDフィルター切替機構
    OD 1.0／2.0／3.0の3枚のNDフィルターを搭載し、レーザー出力や露光条件に合わせて切り替えられます。
  • USB 3.0バスパワー駆動
    USB 3.0接続とUSBバスパワー給電に対応し、外部電源なしで使用できます。
  • 従来のLaseViewソフトを使用する場合
    LBP-C08VISを使用する場合は、LaseViewのVersion7以降が必要となります。Version7以前で、購入から1年以上経過のLicenseをお持ちの場合はアップグレードプランをご用意しています。

※別途ビームダンパーをご用意ください。



■ 製品イメージ

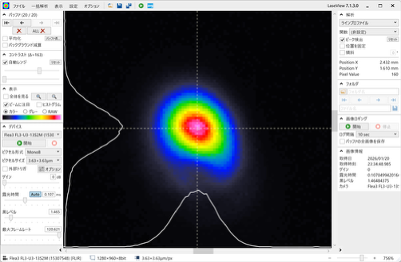

■ 測定画面

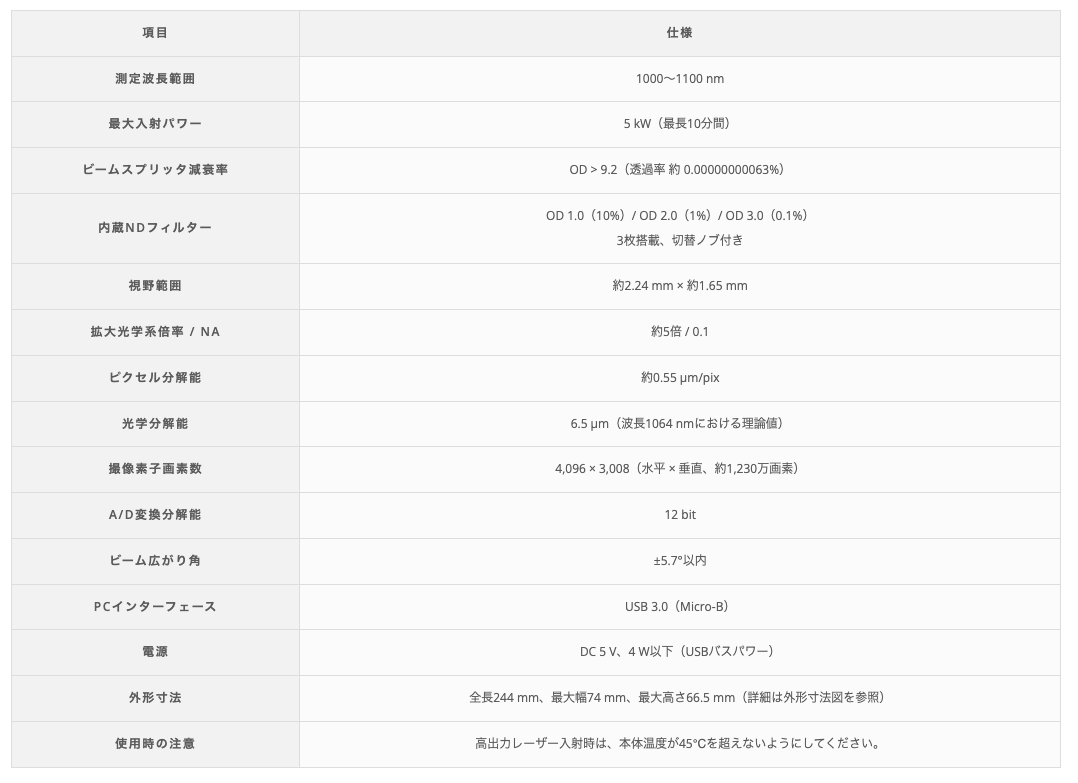

■ 主要仕様

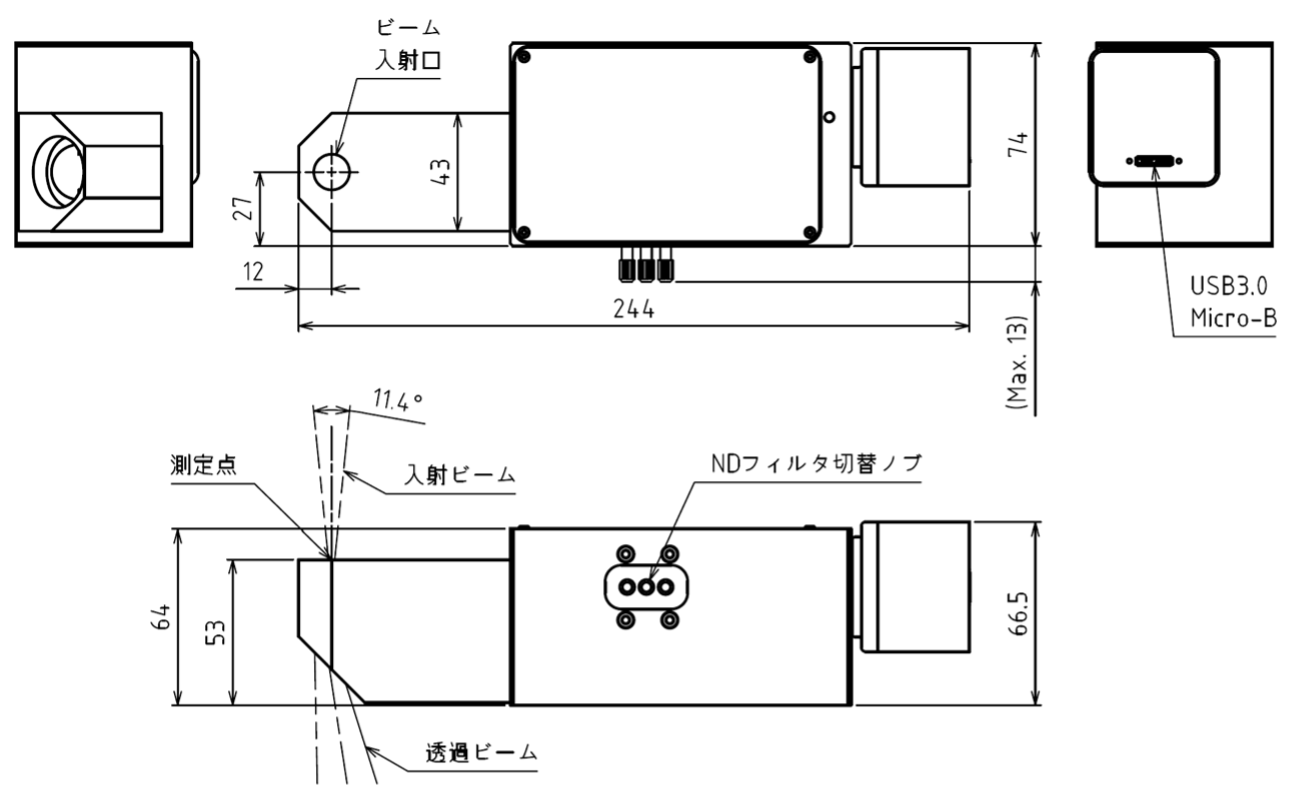

■ 外形寸法図



■製品概要



■ お問い合わせ先
株式会社 光響 ビームプロファイラ 部
担当：滝澤
お問い合わせフォーム：https://www.symphotony.com/laseview_contact/
Tel : 080-8841-1453（平日 9:00～18:00、土日祝日は除く）
メール：profiler-inquiry@symphotony.com
