シグマ光機株式会社 – 光学素子

ハーモニック・セパレーター (YHS/YHSQ)

詳細
YAGレーザ (1064 nm) を高調波変換したレーザ光 (266 nm、355 nm、532 nm) を波長で分離または合波する場合に使用します。反射率波長が違う5種類をご用意しています。

誘電体多層膜を使用しているので、膜に吸収がなく、エネルギー密度の高いレーザ光にも使用できます。
プレートタイプのため、ビーム径の大きなレーザにも使用できます。
99.2％以上の高い反射率 (2波長仕様は98％以上) により、反射波長と透過波長を分離することができます。

ポルカドットビームスプリッター

詳細
ポルカドットビームスプリッターとは、ガラス基板に網点 (水玉模様) のアルミコーティングを施したビームスプリッターです。
入射角依存性が少なく、紫外域から赤外域までの幅広い波長で使用できます。

コーティングされた点の面積比によって反射透過率比が調整されています。
誘電体タイプのビームスプリッタとは異なり、入射角度を変えても反射透過率比の変化は殆ど生じません。
外径がφ25.4 mmとφ50.8 mmの2タイプと7：3、5：5、3：7の3種類の反射透過率比をご用意しています。

ハイパワー用偏光ビームスプリッター (PBSHP/PBSHPQ)

詳細
Nd-YAGレーザやYbレーザなどのパルスレーザ用に設計された偏光ビームスプリッターです。
プリズムの貼り合わせ面に接着剤を使わず、オプティカルコンタクトで接合しているので、ハイパワーレーザにも耐えられます。
低蛍光で耐熱衝撃性に優れた合成石英をキューブ材質に使用した製品もラインナップしています。

ワイヤーグリッド偏光フィルター / WGPF-30C

詳細
100～150nm間隔のアルミ線網が加工されたワイヤーグリッドフィルムを使用しているため、可視光から赤外域で直線偏光を取り出すことが出来ます。
偏光実験や偏光を使った光量調整に使うことができます。

• 赤外域では10-3程度の消光比が得られます。
• 吸収タイプの偏光フィルターより耐熱性に優れています。
• 枠に固定されているので、素子の取扱いが容易で、ホルダーへの固定は簡単です。
• 金属枠の印の方向に振動する直線偏光成分のみ透過します。

• 厚さ t 2.2 mm
• コーティング 無し
• 適応波長 420～1600 nm
• 枠外径 φA φ30 mm
• 有効径 φD φ23 mm
• 枠材質 アルミ　表面処理：黒アルマイト

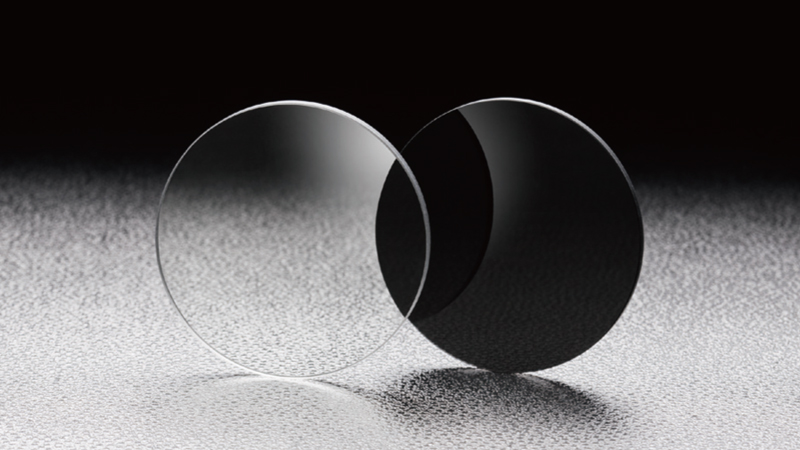

吸収型固定式ＮＤフィルター / AND-10C-001

可視光を減光するための丸型のフィルターです。
吸収タイプなので、反射による迷光が小さく、しかも、減光によって透過光の波長特性が大きく変わることはありません。

詳細

• 透過率が細かく分かれているので、色々な光量に減光できます。さらに、複数枚のフィルターを組合わせることで、微妙な光量調整が可能です。

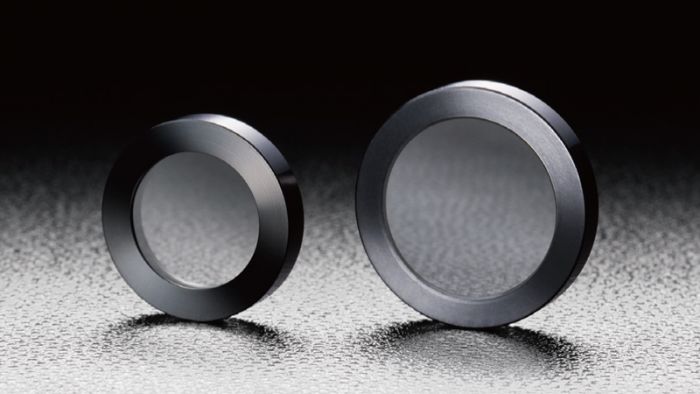

可視用枠付吸収型固定式ＮＤフィルター / MAN-25-0.1

可視光を減光するための枠付きのフィルターです。
吸収タイプなので、反射による迷光が小さく、しかも、減光によって透過光の波長特性が大きく変わることはありません。

詳細

• 透過率が細かく分かれているので、色々な光量に減光できます。さらに、複数枚のフィルターを組合わせることで、微妙な光量調整が可能です。
• フィルターに枠付が付いているので、フィルターホルダー (FH) に固定して使うことができます。枠径φ30mmは適応するフィルターホルダーがありません。レンズホルダー (LHF-30S) をご使用ください。
