シグマ光機株式会社

Cage 透過プレート / C16-SP-H16

詳細

透過プレートは、中央に16mm用Cageケージシステムに取り付けるための16 mm開口があります。またφ4 mmのケージロッドを通すための貫通穴があります。

• 適応アダプタ径 φ16mm
• ロッドサイズ（間隔） φ4mm （16x16mm）
• 質量 0.003kg
• 主要材質 アルミ
• 表面処理 黒アルマイト

Cage ブランクプレート / C16-BKP

詳細

WEBカタログに掲載している標準品の穴のサイズ・形状では対応ができない場合に使用します。
お客様にて任意の穴のサイズ・形状に加工することが出来ます。
ケージ用のロッド（C16-RO-**：φ4mm）貫通穴（4-φ4mm）にはロッド固定用のビスがあり、しっかり固定することができます。

• ロッドサイズ（間隔） φ4mm （16x16mm）
• 質量 0.004kg
• 主要材質 アルミ
• 表面処理 黒アルマイト

Cage アライメントプレート / C16-AP-12.7

詳細

16mmCageアセンブリ内でφ12.7の光学素子を保持し、平面内で位置の粗調整(可動範囲φ1mm)を可能にするプレートです。可動プレートの2本のネジを緩め、手動で可動プレートの位置調整後に締めて固定します。

• 適応取付ネジ寸法 M13.55 P0.75
• ロッドサイズ（間隔） φ4mm （16x16mm）
• 質量 0.002kg
• 主要材質 アルミ
• 表面処理 黒アルマイト

Cage回転マウント（ピエゾドライブモータタイプ） / C16-KM-12.7PDM

詳細

ケージシステムに組み込み、光学素子やアダプタを光軸回転できるマウントです。偏光素子のような精密な回転調整が必要なデバイスに最適です。

• 360°の粗動回転と±5°の微調回転を切り替えて使用することができます。
• 品番末尾の-M/-PDMは微調回転のアクチュエータを示しており、Mはマイクロメータが組み込まれていて手動の調整ができ、PDMはピエゾドライブモータが組み付いていて自動遠隔で微調整ができます。（ただし、±5°の範囲しか動きません。）
• 微動機構には対向クランプが備わっており、微動機構をロックすることができます。
• C30タイプとC32タイプには回転テーブル面にM3のアダプタ取付用のネジ穴が用意されています。
• 回転枠の側面に角度の目盛りの主尺、本体に副尺が刻印されているので、細かい回転角度を読み取ることができます。

• 組付け ロッド端からスライド
• 適応素子径 φ12.7 mm
• ロッドサイズ（間隔） φ4mm （16x16mm）
• 質量 0.055 kg
• 主要材質 アルミ
• 調整範囲（回転） 360°
• 適応素子厚さ 3～6.5 mm
• 微調範囲（回転） ±5°
• 表面処理 黒アルマイト
• 目盛最小読取 2°
• 有効径 φ10 mm

Cage回転マウント（マイクロメータータイプ） / C16-KM-12.7M

詳細

ケージシステムに組み込み、光学素子やアダプタを光軸回転できるマウントです。偏光素子のような精密な回転調整が必要なデバイスに最適です。

• 360°の粗動回転と±5°の微調回転を切り替えて使用することができます。
• 品番末尾の-M/-PDMは微調回転のアクチュエータを示しており、Mはマイクロメータが組み込まれていて手動の調整ができ、PDMはピエゾドライブモータが組み付いていて自動遠隔で微調整ができます。（ただし、±5°の範囲しか動きません。）
• 微動機構には対向クランプが備わっており、微動機構をロックすることができます。
• C30タイプとC32タイプには回転テーブル面にM3のアダプタ取付用のネジ穴が用意されています。
• 回転枠の側面に角度の目盛りの主尺、本体に副尺が刻印されているので、細かい回転角度を読み取ることができます。

• 組付け ロッド端からスライド
• 適応素子径 φ12.7 mm
• マイクロメータ最小読取 約2’1.32″
• ロッドサイズ（間隔） φ4mm （16x16mm）
• 質量 0.045 kg
• 主要材質 アルミ
• 調整範囲（回転） 360°
• 適応素子厚さ 3～6.5 mm
• 微調範囲（回転） ±5°
• 表面処理 黒アルマイト
• 目盛最小読取 2°
• 有効径 φ10 mm

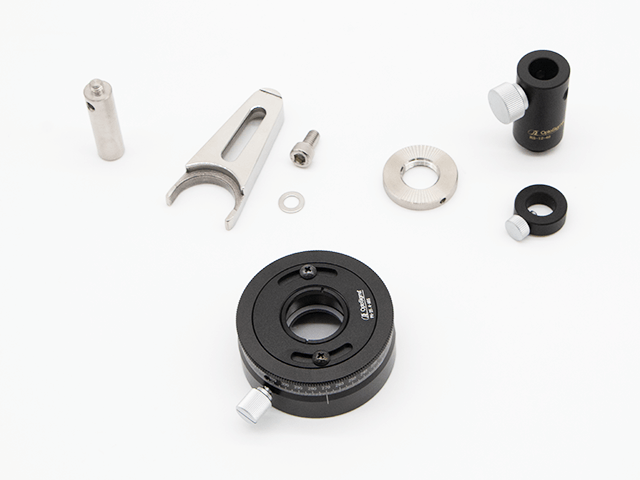

Cage 偏光子ホルダー / C16-MPH-12.7

詳細

偏光素子をケージシステムに組み込むためのホルダーです。

• ケージシステムには、多種多様な部品を光軸に沿って取り付けるように専用ロッドが4本使用されています。ケージシステムには、φ6mmの専用ロッドを使用する□32mmコーナー配置（C32シリーズ）のオリジナルサイズをはじめ、□30mmコーナー配置（C30シリーズ）と□60mmコーナー配置（C60シリーズ）の3タイプがあります。さらに小型化が可能なφ4mmの専用ロッドを使用する□16mmコーナー配置（C16シリーズ）の計4タイプをラインナップしています。
• ホルダープレートはロッド（ケージ）の中を光軸方向にスライドさせることができます。ステージを使わなくても、レンズの焦点合わせやカメラのピント合わせが簡単にできます。

• 組付け ロッドの側面からスロットイン
• 適応素子径 φ12.7mm
• ロッドサイズ（間隔） φ4mm （16x16mm）
• 最小読取 2.5°
• 質量 0.013kg
• 主要材質 アルミ
• 調整範囲 360°
• 適応素子厚さ 2～8mm
• 表面処理 黒アルマイト
• 有効径 φ10mm

スーパーミラー (TFHSM)

詳細

距離や時間の極限の精度を光を使って求めるときには、ファブリペローの共振器（キャビティー）が使われます。 スーパーミラーはこの共振器の性能を上げるために、反射率を限りなく1に近づけた超高性能なミラーです。

イオンビームスパッタリング法（IBS）を使用して、緻密で欠陥の少ない高品質な膜が蒸着されています。
特殊な研磨技術を用い、表面粗さRa0.1nm以下の低散乱基板を使用しています。
長年築き上げてきた膜設計技術により、反射率99.999％の反射膜を実現しました。
基板や膜による散乱損失は極めて小さく、キャビティーを構成したときに、非常に狭いスペクトル幅と高いフィネスが期待できます。
波長532nmと1064nmの2タイプをご用意しています。

ハイパワーレーザ用ミラー (TFMHP/TFMHPQ)

詳細

エネルギーが大きい光学系に使用するためのミラーです。
TFMHPシリーズはパルスNd-YAGレーザ (またはYb-YLFレーザ) やエキシマレーザの光学系に、TFMHPQシリーズはYbパルスレーザの光学系に使用するためのミラーです。

TFMHPシリーズは、YAGレーザの波長に合わせ、基本波 (1064nm) から4倍波 (266nm) までのミラーとArF (193nm)、KrF (248nm) のエキシマレーザ用のミラーをご用意しています。
TFMPQシリーズは、Ybレーザの波長に合わせ、基本波 (1030nm)、2倍波 (515nm)、3倍波 (343nm)、4倍波 (257nm) のミラーをご用意しています。
高い反射率が得られるので、ミラーを複数枚反射させても、光量は大きく減衰しません。
吸収がない誘電体多層膜を使用しているので、高出力レーザの連続照射にも耐えられます。

2波長ミラー (TFMMW)

詳細

Nd-YAGレーザやファイバーレーザ (2倍波まで) に対応し、1枚で2つの波長帯域をカバーするミラーです。

YAGレーザ・ファイバーレーザの基本波に加え、2倍波までカバーし、2つの帯域で99%以上の高反射率を実現しました。
高い反射率を実現しているため、ミラーを複数回反射させても、光量は大幅に減少しません。
誘電体多層膜のミラーを使用しているため、ミラー面にキズがつきにくく、クリーニングが可能です。
膜の吸収が少ないため、経時変化が少なく、連続的なレーザの照射にも耐えられます。

手動12軸調芯ユニット / DAU-080M-0

詳細

• 高分解能ステージの採用により、再現性に優れた調芯が可能です。
• ホルダーは、マグネット固定方式と突き当て機構の採用により、位置再現性を確保。
• 互換性のあるホルダーを交換することで、デバイスの変更に伴うアプリケーションの拡張が可能です。（ファイバーホルダー、ファイバー回転ホルダー 、ファイバーアレイホルダー等）

手動6軸調芯ユニット / DAU-080M-R

詳細

• 高分解能ステージの採用により、再現性に優れた調芯が可能です。
• ホルダーは、マグネット固定方式と突き当て機構の採用により、位置再現性を確保。
• 互換性のあるホルダーを交換することで、デバイスの変更に伴うアプリケーションの拡張が可能です。（ファイバーホルダー、ファイバー回転ホルダー 、ファイバーアレイホルダー等）

手動6軸調芯ユニット / DAU-080M-L

詳細

• 高分解能ステージの採用により、再現性に優れた調芯が可能です。
• ホルダーは、マグネット固定方式と突き当て機構の採用により、位置再現性を確保。
• 互換性のあるホルダーを交換することで、デバイスの変更に伴うアプリケーションの拡張が可能です。（ファイバーホルダー、ファイバー回転ホルダー 、ファイバーアレイホルダー等）

3軸自動XYθユニット / DAU-120A

詳細

• YAG溶接用面合わせ機構（ジンバル）ユニットも取付可能です。
• Ｚ軸との組合せで、使用すると有効です。
• 高剛性、高性能ステージの採用により、再現性に優れた調芯が可能です。
• ホルダーは、マグネット固定方式と突き当て機構の採用により、位置再現性を確保する構造です。
• 互換性のあるホルダーを交換する事で、デバイスの変更に伴うアプリケーションの容易な拡張が可能です。（ファイバーホルダー、ファイバー回転ホルダー、ファイバーアレイホルダー等）

NFP観察キット / NFP-KIT

詳細

• 自動調芯ユニットと本製品を組み合わせることで、画像視野内の輝度値を参照して調整が可能です。
• 測定対象のビーム径 (NFP) 、楕円情報、重心点などを観察・取得することができるため、光ファイバーや光導波路の簡易的な評価・実験に使用することができます。

キネマティックミラーホルダー (MHG)

詳細

2枚の板で構成されている、たいへんシンプルな形のキネマティックミラーホルダーです。
構造が簡単なので、経時変化や温度変化に優れています。 レーザ共振器や干渉計のミラーホルダーとして使用できます。

小径レンズは素子押えネジで簡単に固定することができます。
高安定型ミラーホルダーのMHG-HSと量産型ミラーホルダーのMHG-MPの2タイプあります。
高安定型（MHG-HS）はネジのツマミが大きく、2つの作用点の他に支点も調整でき、ミラーの垂直方向の変位も調整することができます。
MHG-HSタイプ以外には、調整ネジにセットボルト式のロック機構がついています。
ミラーを固定するときに発生する応力を加減できるように、ミラー側面を３箇所で固定する保持方法を採用しています。
ネジリング等による有効径の制約がないため、反射光や透過光で大きな有効径が得られます。

MHG共通仕様

• 主要材質 アルミ(MHG-MP12.7のみシンチュウ)
• 表面処理 黒アルマイト(MHG‐MP12.7のみスーパーブラッククロム)

小型芯出し式レンズホルダー (LHCM)

詳細

芯出し機構を小型化した、芯出しレンズホルダーです。芯出し調整機構がコンパクトなので低い光軸で使用することができます。
レーザビームの集光位置の調整やコリメートビームの方向調整に使うことができます。

φ10mmからφ50.8mmの各種サイズのレンズで芯出し調整ができます。
肉厚のアクロマートレンズでも固定、調整することができます。
ホルダーの厚みが薄いため、レンズの前後に光学素子を近接させることができます。

LHCM共通仕様

• 主要材質 アルミ
• 表面処理 黒アルマイト

プリズムホルダー(傾斜・回転調整付)(KKD)

詳細

キューブビームスプリッターや直角プリズムなどのブロック形状の光学素子を固定するホルダーです。
プリズム押えの支柱が対角になるようにキューブプリズムを設置することで、プリズムの4面全てを使うことができます。

KKDタイプは2方向の傾斜と回転の調整機構が備わっており、反射ビームの微調整が可能です。
指定範囲の素子サイズであれば、任意のサイズでも固定できます。
プリズム押え機構のノブと押えが独立しているので、ノブを回してもプリズムが一緒に回転することはありません。

KKD共通仕様

• 主要材質 アルミ
• 表面処理 黒アルマイト
