長パルスレーザーおよび連続波レーザー
平均出力の高い長パルス
・不純物、構造欠陥、および材料固有の特性による吸収は、局所的な加熱と熱破壊につながる。
・LIDTは、融点、熱伝達、およびコーティングの純度によって決定されます。

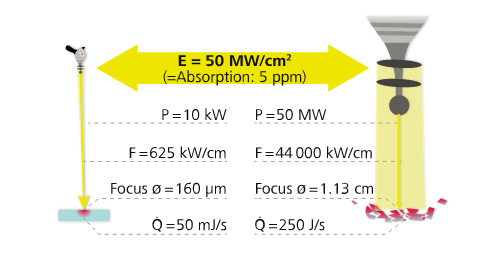

図3 ：吸収電力密度が等しい場合の異なる熱負荷
熱が基板に効率的に放散されれば、部品はレーザーの負荷に耐えることができる。

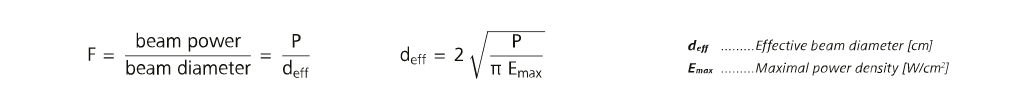

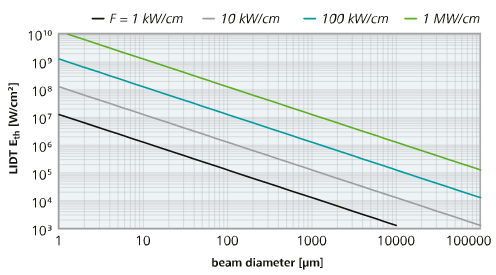

図4 ：一定フルエンスにおけるビーム径の関数としてのLIDT
短パルス – パルス長スケーリング
ビーム径は重要です
LIDTは通常、ビームスポット面積で正規化されますが、ビームが大きいほど照射される欠陥の数が増える可能性が高くなります。その結果、損傷閾値が低くなる場合があります。
LIDTのスケーリング

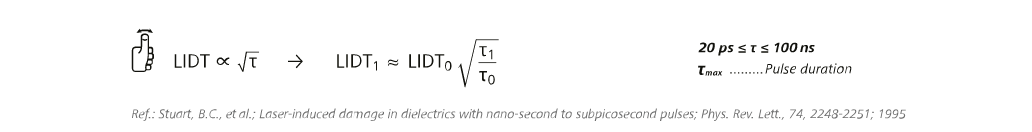

経験的モデル（例えば、平方根法則）を用いてLIDTデータを異なるパルス持続時間にスケーリングすると、特に試験範囲外では最大25%の偏差が生じる可能性がある。
超短パルス – 時間的パルス形状
パルス幅が短くなるにつれて、強度がLIDTにとって重要な量となる。
ピークパルスパワーの高い短パルス
・価電子帯から伝導帯への電子の移動による吸収は、イオン化と電子の破壊につながる。
・LIDTは主にバンドギャップ、つまり材料特性によって決まります。
パルス幅が短くなるにつれて、強度がLIDTにとって重要な量となる。

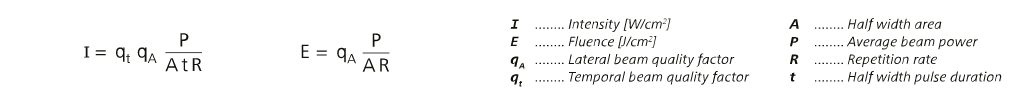

LIDT値の比較のための品質係数
・時間パルス形状 q t : 時間的半値全幅 (FWHM) 内のエネルギーの割合
・横方向ビーム形状 q A : 横方向FWHM内のエネルギーの割合
異なる設定で測定されたfs-LIDT値を比較することは、各fs設定が非常に固有のパルス形状を持つため、非常に重要となる可能性がある。
レーザーセーフティ
レーザー安全教育セミナー
ビジネス・アカデミア問わず、光・レーザー業界に関わるあらゆる方を対象に、「レーザー安全教育セミナー」を「いつでも・どこでも受講可能なオンデマンド動画」で実施しています。
当セミナーは、労働安全衛生法やJIS C6802:2025を網羅したレーザー安全の講義内容となり、受講者には名前を記載した受講証を発行しています。従来のセミナーの欠点である分かりにくい静止画の説明は極力廃止して、光響ならではの分かりやすいアニメーション動画で解説をしており、高い評価をいただいております。
