Focuslight Technologiesについて
Focuslight Technologiesは、2007年に創立された中国の高出力半導体レーザーメーカーです。Focuslightは、シングルエミッタータイプから高出力型のマルチエミッタータイプ（～400 W)まで、多様な半導体レーザーを提供しています。
また、Focuslightは半導体製造のための多様な専門知識を活用し、カスタマーの要望に適したソリューションを提供しています。
当社はFocuslight Technologiesの代理店です。
Focuslightのコアテクノロジー
Diode Lasers
共晶接合
硬質はんだ・完全インジウムフリーのダイボンディングプロセスでクリープを効果的に防止します。インジウムはんだのエレクトロマイグレーションや熱疲労を抑制します。高熱伝導性CTEマッチング基板を用いた高出力ダイオードレーザーのマニホールドに適用し、その寿命と信頼性を高めています。
硬質はんだ・完全インジウムフリーのダイボンディングプロセスでクリープを効果的に防止します。インジウムはんだのエレクトロマイグレーションや熱疲労を抑制します。高熱伝導性CTEマッチング基板を用いた高出力ダイオードレーザーのマニホールドに適用し、その寿命と信頼性を高めています。
サーマルマネジメント
パッケージ構造の最適設計と熱伝導率の高い先端材料の採用により、放熱性を効果的に高め、高出力を確保しています。
パッケージ構造の最適設計と熱伝導率の高い先端材料の採用により、放熱性を効果的に高め、高出力を確保しています。
熱応力制御
高出力ダイオードレーザーの性能に及ぼす熱応力のメカニズムを理論的に研究・解析しています。熱応力を低減・均一化する高度な熱管理技術を開発し、低スマイル、高偏光度、狭スペクトルなどのデバイス性能の向上を図っています。
高出力ダイオードレーザーの性能に及ぼす熱応力のメカニズムを理論的に研究・解析しています。熱応力を低減・均一化する高度な熱管理技術を開発し、低スマイル、高偏光度、狭スペクトルなどのデバイス性能の向上を図っています。
界面材料・表面工学
ダイボンディングの接着強度と長期信頼性を高めるために、ボンディング材料の表面状態の特性を向上させる表面処理プロセスの固有技術を開発する。薄膜金錫共晶ハンダを自社開発し、組成の調整が容易で、安定したインジウムフリーダイボンディングを実現する。
ダイボンディングの接着強度と長期信頼性を高めるために、ボンディング材料の表面状態の特性を向上させる表面処理プロセスの固有技術を開発する。薄膜金錫共晶ハンダを自社開発し、組成の調整が容易で、安定したインジウムフリーダイボンディングを実現する。
試験分析・診断
高出力ダイオードレーザーの性能安定化機構を改善し、信頼性・安定性を大幅に向上させる応答の作成技術を開発しています。
高出力ダイオードレーザーの性能安定化機構を改善し、信頼性・安定性を大幅に向上させる応答の作成技術を開発しています。
Laser Optics
ビームトランスフォーメーションシステム(BTS)
BTSは、ダイオードレーザーバーの非対称な遠方電界分布を、ほぼ対称なビームパラメータ積に変換します。
BTSは、ダイオードレーザーバーの非対称な遠方電界分布を、ほぼ対称なビームパラメータ積に変換します。
ビームの均質化
フォーカスライトホモジナイザーは、様々なビーム形状を作り出すことができ、非常に多目的に使用することができます。
フォーカスライトホモジナイザーは、様々なビーム形状を作り出すことができ、非常に多目的に使用することができます。
ラインビームシェイピング
ガウシアンプロファイルなどの対称的なレーザービームを1本または複数本（最大12本）整形し、超均一な高エネルギー密度のラインビームに変換します。750 mm UV-Lineシステムは、世界最先端のフレキシブル有機EL製造ラインに採用され、97%以上の均一性を実現しました。
ガウシアンプロファイルなどの対称的なレーザービームを1本または複数本（最大12本）整形し、超均一な高エネルギー密度のラインビームに変換します。750 mm UV-Lineシステムは、世界最先端のフレキシブル有機EL製造ラインに採用され、97%以上の均一性を実現しました。
ウェハレベルレーザーオプティクス製造
12インチ（300 mm×300 mm）ガラス製マイクロオプティクスウエハーを製造するウエハーレベル同期構造レーザー光学系製造技術に基づき、ナノレベルの精密屈折マイクロレンズアレイ（ROE）技術能力で、異なるアプリケーション要件を満たすことができます。
12インチ（300 mm×300 mm）ガラス製マイクロオプティクスウエハーを製造するウエハーレベル同期構造レーザー光学系製造技術に基づき、ナノレベルの精密屈折マイクロレンズアレイ（ROE）技術能力で、異なるアプリケーション要件を満たすことができます。
光学部品

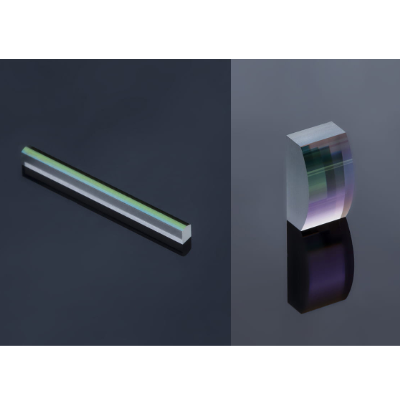

Fast Axis Collimators (FAC)
- 高速軸のコリメーション
- 非円筒形／非球面円筒形レンズ
- ダイオードレーザーシステムの開発・製造において、最初にして最も重要な光学部品です。
- 高品質ガラスを自由に選択可能
- 高出力用途向けに吸収率の最も低い反射防止コーティングと、大きな開口数により、ダイオード出力全体を最高のビーム品質でコリメーションできます。
- 高い透過率と優れたコリメーション特性により、ダイオードレーザーにとって最高の変換効率を実現します。
製品仕様
| 部品番号 | 寸法 | EFL | ARコーティング | BFL | |
|---|---|---|---|---|---|
| Blue FAC 250 (BFL=70µm) | 3.5 x 0.4 x 0.3172 mm | 0.25 mm | 400 – 480 nm | 0.07 mm | |
| Blue FAC 300 (BFL=70µm) | 4.0 x 0.5 x 0.405 mm | 0.30 mm | 430 – 470 nm | 0.07 mm | |
| Blue FAC 380 (BFL=75µm) | 4.0 x 0.64 x 0.537 mm | 0.38 mm | 430 – 470 nm | 0.075 mm | |
| Blue FAC 600 (BFL=141µm) | 4.0 x 1.0 x 0.808 mm | 0.60 mm | 430 – 470 nm | 0.141 mm | |
| FAC7700, L4.9 | 4.9 x 7.50 x 4.10 mm | 7.7 mm | 885 – 955 nm | 5.0 mm | |
| FAC7700, L3.2 | 3.2 x 7.50 x 4.10 mm | 7.7 mm | 885 – 955 nm | 5.0 mm | |
| FAC3000 | 4.0 x 3.20 x 1.818 mm | 3.0 mm | 885 – 955 nm | 2.0 mm | |
| FAC3000 | 2.1 x 3.20 x 1.818 mm | 3.0 mm | 885 – 955 nm | 2.0 mm | |
| FAC1500, BFL490 | 4.0 x 1.65 x 1.82 mm | 1.49 mm | 1000 – 1600 nm | 0.490 mm | |
| FAC1500, BFL490 | 12.0 x 1.65 x 1.82 mm | 1.49 mm | 790 – 990 nm | 0.490 mm | |
| FAC1500, BFL150 | 12.0 x 2.0 x 2.46 mm | 1.50 mm | 790 – 990 nm | 0.150 mm | |
| FAC1100 | 12.0 x 1.50 x 1.72 mm | 1.10 mm | 790 – 990 nm | 0.152 mm | |
| FAC910 with bottom tab | 12.0 x 1.5 x 1.5 mm (lens), 12.0 x 3.0 x 1.5 mm (bottom tab) | 0.91 mm | 790 – 990 nm | 0.090 mm | |
| FAC910 | 12.0 x 1.5 x 1.5 mm | 0.91 mm | 600 – 700 nm | 0.090 mm | |
| FAC910 | 12.0 x 1.5 x 1.5 mm | 0.91 mm | 1000 – 1600 nm | 0.090 mm | |
| FAC910 | 12.0 x 1.5 x 1.5 mm | 0.91 mm | 790 – 990 nm | 0.090 mm | |
| FAC590 with bottom tab | 12.0 x 1.0 x 0.8 mm (lens), 12.0 x 3.0 x 1.5 mm (bottom tab) | 0.59 mm | 790 – 990 nm | 0.150 mm | |
| FAC590, W1 | 12.0 x 1.0 x 0.8 mm | 0.59 mm | 1000 – 1600 nm | 0.150 mm | |
| FAC590, W1 | 1.8 x 1 x 0.8 mm | 0.59 mm | 905 – 925 nm | 0.150 mm | |
| FAC590, W1 | 12.0 x 1.0 x 0.8 mm | 0.59 mm | 600 – 700 nm | 0.150 mm | |
| FAC590, W1 | 5.6 x 1 x 0.8 mm | 0.59 mm | 770 – 1070 nm | 0.150 mm | |
| FAC590, W1 | 12.0 x 1.0 x 0.8 mm | 0.59 mm | 790 – 990 nm | 0.150 mm | |
| FAC590, W0.8 | 8.2 x 0.8 x 0.8 mm | 0.59 mm | 600 – 700 mm | 0.150 mm | |
| FAC590, W0.8 | 8.2 x 0.8 x 0.8 mm | 0.59 mm | 790 – 990 nm | 0.150 mm | |
| FAC570 FS | 4.0 x 1 x 0.96 mm | 0.57 mm | 400 – 480 nm | 0.17 mm | |
| FAC570 FS | 14 x 1 x 0.96 mm | 0.57 mm | 400 – 480 nm | 0.17 mm | |
| FAC570 FS | 5.6 x 1 x 0.96 mm | 0.57 mm | 400 – 480 nm | 0.17 mm | |
| FAC510 | 3.2 x 0.78 x 0.78 mm | 0.51 mm | 965 – 990 nm | 0.078 mm | |
| FAC360, 4 mm | 4.0 x 0.6 x 0.53 mm | 0.36 mm | 770 – 1070 nm | 0.070 mm | |
| FAC300, BFL80, 4 mm | 4.0 x 0.5 x 0.4 mm | 0.30 mm | 770 – 1070 nm | 0.080 mm | |
| FAC300, BFL80, 2 mm | 2.0 x 0.5 x 0.4 mm | 0.30 mm | 770 – 1070 nm | 0.080 mm | |
| FAC300, BFL80, 3 mm | 3.0 x 0.5 x 0.4 mm | 0.30 mm | 770 – 1070 nm | 0.080 mm | |
| FAC300, BFL52 | 3.0 x 0.55 x 0.45 mm | 0.30 mm | 760 – 850 nm | 0.052 mm | |
| FAC300, BFL52 | 4.0 x 0.55 x 0.45 mm | 0.30 mm | 790 – 990 nm | 0.052 mm | |
| FAC300, BFL52 | 2.0 x 0.55 x 0.45 mm | 0.30 mm | 790 – 990 nm | 0.052 mm | |
| FAC300, BFL52 | 12.0 x 0.55 x 0.45 mm | 0.30 mm | 790 – 990 nm | 0.052 mm | |
| FAC200 | 4 x 0.37 x 0.326 mm | 0.20 mm | 785 – 810 nm | 0.030 mm | |
| FAC200 | 3.15 x 0.37 x 0.326 mm | 0.20 mm | 600 – 700 nm | 0.030 mm | |
| FAC200 | 4 x 0.37 x 0.326 mm | 0.20 mm | 790 – 990 nm | 0.030 mm | |
| FAC200 | 3.15 x 0.37 x 0.326 mm | 0.20 mm | 900 – 1000 nm | 0.030 mm | |
| FAC160 FS | 12.0 x 0.8 x 0.3 mm | 0.16 mm | 940 – 998 nm | 0.034 mm | |
| FAC160 | 12.0 x 0.8 x 0.25 mm | 0.16 mm | 948 – 998 nm | 0.034 mm | |
| FAC160 | 12.0 x 0.8 x 0.25 mm | 0.16 mm | 600 – 700 nm | 0.034 mm | |
| FAC160 | 12.0 x 0.8 x 0.25 mm | 0.16 mm | 790 – 990 nm | 0.034 mm |

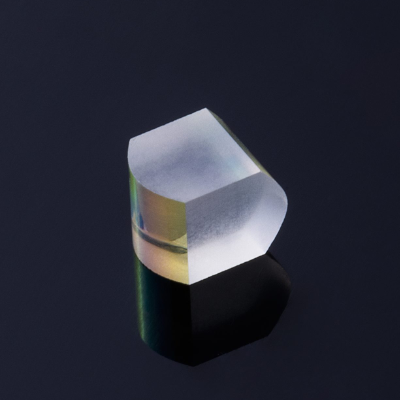

Monolithic Collimators
- モノリシックコリメータは、焦点距離の異なる2つの対向する円筒面が交差するモノリシックガラスブロックで構成されています。
- 高速軸と低速軸からの光を同時にコリメートします。
- 単一エミッターからの光から、ほぼ円形の遠視野プロファイルを持つ対称ビームを生成します。
- 青色スペクトル領域における単一エミッターの光コリメートに適しています。
製品仕様
| 部品番号 | 寸法 | EFL | ARコーティング | BFL | |
|---|---|---|---|---|---|
| Collimator blue TO can | 2.5 x 2.5 x 5.78 mm | 5.02 mm | 400 – 700 nm | 1.19 mm |

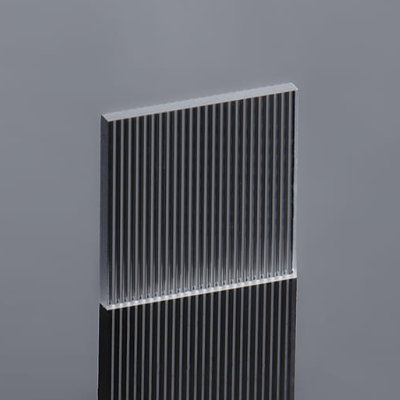

Wide Angle Diffusers (WAD)
- Focuslightの拡散板は高屈折率ガラス材料を用いて製造されており、最大160°の広い視野角でレーザービームを一方向に拡散します。
- 屈折光学素子（ROE）技術を採用しているため、ゼロオーダーや「ホットスポット」は発生しません。
- 透過効率：95%以上（ARコーティング）
製品仕様
| 部品番号 | 寸法 | EFL | ARコーティング | 発散角 | 半径 | ピッチ | |
|---|---|---|---|---|---|---|---|
| 125° Diffuser, S-TIH53 | 5 x 5 x 0.5 mm | / | Uncoated | 125° | / | / | |
| 110° Diffuser, S-TIH53 | 10.9 x 10.9 x 2 mm | / | 770 – 1070 nm | 110° | / | / | |
| 90° Diffuser, S-TIH53 | 10.9 x 10.9 x 2 mm | / | 770 – 1070 nm | 90° | / | / | |
| 75° Diffuser, S-TIH53 | 10.9 x 10.9 x 2 mm | / | 770 – 1070 nm | 75° | / | / | |
| 60° Diffuser, S-TIH53 | 10.9 x 10.9 x 2 mm | / | 770 – 1070 nm | 60° | / | / | |
| 25° Diffuser, fused silica | 5 x 5 x 0.5 mm | / | Uncoated | 25° | / | / |
Single Emitter（シングルエミッタ）
COC11
| Part No. | Power Output (W) | Wavelength (nm) |
|---|---|---|
| FL-COC11-10-808 | 10 | 808 |
| FL-COC11-12-915 | 12 | 915 |
| FL-COC11-12-940 | 12 | 940 |
| FL-COC11-12-976 | 12 | 976 |
FM01
| Part No. | Power Output (W) | Wavelength (nm) | Fast Axis Collimation |
|---|---|---|---|
| FL-FM01-10-808 | 10 | 808 | No |
| FL-FM01-10-808-Y | 10 | 808 | 1:1 |
| FL-FM01-12-915 | 12 | 915 | No |
| FL-FM01-12-915-Y | 12 | 915 | 1:1 |
| FL-FM01-12-940 | 12 | 940 | No |
| FL-FM01-12-940-Y | 12 | 940 | 1:1 |
| FL-FM01-12-976 | 12 | 976 | No |
| FL-FM01-12-976-Y | 12 | 976 | 1:1 |
Single Bar Components（シングルバー）
Single Bar HCS02シリーズ （Conduction Cooled Single Bar HCS02)
| Part No. | Power Output (W) | Wavelength (nm) | Fast Axis Collimation |
|---|---|---|---|
| FL-HCS02-60-1060 | 60 | 1060 | No |
| FL-HCS02-60-1060-Y | 60 | 1060 | < 0.5° |
| FL-HCS02-60-808 | 60 | 808 | No |
| FL-HCS02-60-808-Y | 60 | 808 | < 0.5° |
| FL-HCS02-80-940 | 80 | 940 | No |
| FL-HCS02-80-940-Y | 80 | 940 | < 0.5° |
| FL-HCS02-80-976 | 80 | 976 | No |
| FL-HCS02-80-976-Y | 80 | 976 | < 0.5° |
Single Bar MCC09シリーズ(Water Cooled Single Bar MCC09)
| Part No. | Power Output (W) | Wavelength (nm) | Work Mode |
|---|---|---|---|
| FL-MCC09-100-808 * | 100 | 808 | CW |
| FL-MCC09-120-940 * | 120 | 940 | CW |
| FL-MCC09-500-808(Q) * | 500 | 808 | QCW |
| FL-MCC09-500-940(Q) * | 500 | 940 | QCW |
Vertical Stacks（垂直スタック）
Vertical Stack VS120 series (Micro Channel Water Cooled Vertical Stack VS120)
| Part No. | Power Output (W) | Wavelength (nm) | Fast Axis Collimation | Work Mode |
|---|---|---|---|---|
| FL-VS120-6X1-600-808-Y * | 600 | 808 | < 0.5° | CW |
| FL-VS120-10X1-1200-940-Y * | 1200 | 940 | < 0.5° | CW |
| FL-VS120-15X1-7500-808-Y * | 7500 | 808 | < 0.5° | QCW |
| FL-VS120-15X1-7500-940-Y * | 7500 | 940 | < 0.5° | QCW |
Vertical Stack VS300 series (Micro Channel Water Cooled Vertical Stack VS300)
| Part No. | Power Output (W) | Wavelength (nm) | Fast Axis Collimation |
|---|---|---|---|
| FL-VS300-9×1-1800-940-Y * | 1800 | 940 | < 0.5° |
Horizontal Arrays（水平アレイ）
Horizontal Array HA18 series (Water Cooled Horizontal Array HA18)
| Part No. | Power Output (W) | Wavelength (nm) |
|---|---|---|
| FL-HA18-1X3-150-808 | 150 | 808 |
Fiber Coupled Diode Laser（ファイバーカップル半導体レーザー）
Fiber Coupled Single Emitter FCMSE55 series
| Part No. | Fiber Core Diameter (μm) | Output Mode | Power Output (W) | Wavelength (nm) |
|---|---|---|---|---|
| FL-FCMSE55-15-808-200 | 200 | CW | 15 | 808 |
| FL-FCMSE55-20-915-200 * | 200 | CW | 20 | 915 |
| FL-FCMSE55-25-940-105 * | 105 | CW | 25 | 940 |
| FL-FCMSE55-25-976-105 * | 105 | CW | 25 | 976 |
Fiber Coupled Single Emitter FCMSE58 series
| Part No. | Fiber Core Diameter (μm) | Output Mode | Power Output (W) | Wavelength (nm) |
|---|---|---|---|---|
| FL-FCMSE58-25-808-200 | 200 | CW | 25 | 808 |
| FL-FCMSE58-25-808-400 * | 400 | CW | 25 | 808 |
| FL-FCMSE58-8(808)/15(1064)-200 * | 200 | CW | 8+15 | 808+1064 |
| FL-FCMSE58-16-976-200 | 200 | CW | 16 | 976 |
| FL-FCMSE58-30-976-200 | 200 | CW | 30 | 976 |
| FL-FCMSE58-16-980-200 * | 200 | CW | 16 | 980 |
Emitter fiber coupling module FCSE08 series
| Part No. | Fiber Core Diameter (μm) | Output Mode | Power Output (W) | Wavelength (nm) |
|---|---|---|---|---|
| FL-FCSE08-7-808-200 | 200 | CW | 7 | 808 |
| FL-FCSE08-8-915-105 * | 105 | CW | 8 | 915 |
| FL-FCSE08-8-940-105 | 105 | CW | 8 | 940 |
| FL-FCSE08-8-976-105 * | 105 | CW | 8 | 976 |
Others（その他）
- Flash LiDAR Transmitters
- DMS Illuminators
- Laser Plastic Welding and Soldering Systems
- Beam Shaping Accessories
＊カスタム可能です。カスタムの場合は納期が長くなります。
販売実績
(2024年 3月更新)
企業
- 大手家電メーカー
- 大手映像機器メーカー
- 大手光源機器メーカー
Focuslight社との集合写真
2025年
2025/10/28にFocuslight社と弊社内で定例会合を行いました。
一層お客様のニーズにこたえられるよう、日本市場の要望をFocuslight社へ伝えて参ります。
（写真）営業担当：弊社：亀井、アジア担当営業役員Yu氏、セールスエンジニア：Zhu氏
