加工用シングルモードファイバーレーザー（〜2kW）

加工用シングルモードファイバーレーザー（〜2kW）

シングルモードファイバーレーザーは、高出力レーザモジュール、小型、制御しやすい設計、高品質、高い光変換効率の積集合の新世代機。
低挿入損失、高信頼性、高アイソレーションの高輝度、高集積アクティブデバイスです。

特徴

リーディングシート切断性能

省電力

高品質

信頼性

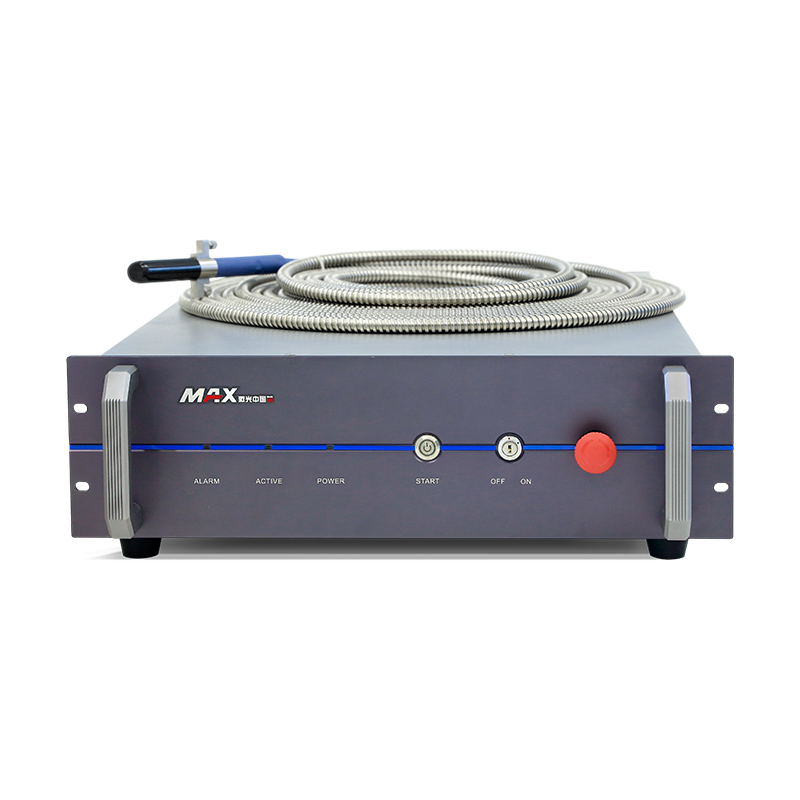

2kWシングルモードファイバーレーザー [MFSC 2000W]

製品イメージ

技術パラメーター

No	項目	条件	最小值	出力值	最大值	单位
1	作業モード	連続/パルス				–
2	分極	ランダム				–
3	出力 MFSC-2000W	100%	–	2000	–	W
4	出力光パワー調整範囲	–	10	–	100	%
5	中心波長	100% 連続	1070	1080	1090	Nm
6	スペクトル幅	100% 連続	–	3	5	Nm
7	短期間の安定性	100% 連続>1h	–	±1	±3	%
8	長期間の安定性	100% 連続>24h	–	±2	±5	%
9	ビーム品質M2	100% 連続 (35u-QBH)	–	–	2.1	–
		100%連続（50u-QBH)	–	–	2.8	–
10	レーザーターンオン時間	10% → 90% 出力	–	50	80	Ss
11	レーザーオフ時間	90% → 10% 出力	–	50	100	Ss
12	周波数	100% 出力	–	–	20	KHz
13	赤色光	100% d出力	150	–	–	μW
14	ファイバーケーブル長さ	出力パワーMFSC-2000W	–	15（カスタム可）	–	m
15	出力ファイバコア直径	50（35、100 オプション）				Mm
16	ファイバケーブルの曲半径	–	200	–	–	Mm

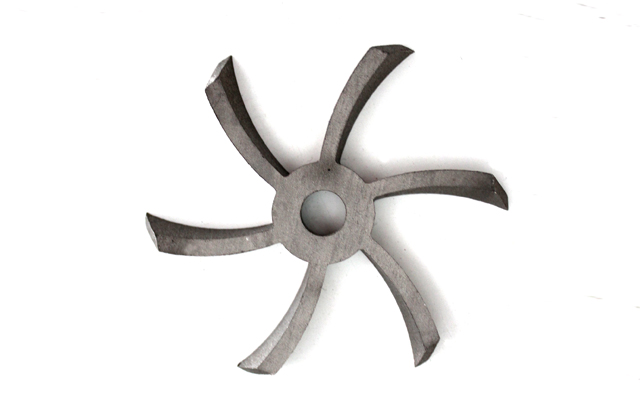

加工サンプル事例

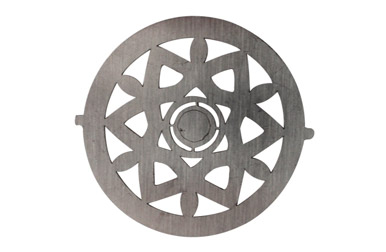

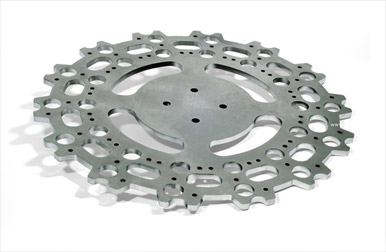

ステンレス	ステンレス

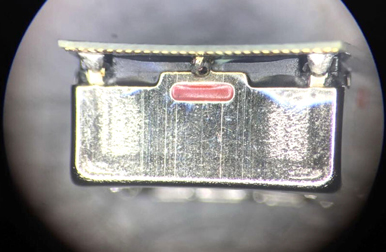

チップはんだ付け	手配中

用途：各種金属品の加工等

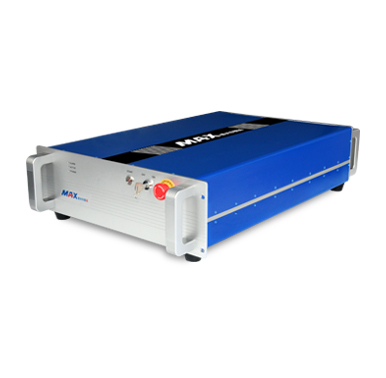

1.5kWシングルモードファイバーレーザー[MFSC 1200W-1500W]

製品イメージ

技術パラメーター

No	項目	条件	最小值	出力值	最大值	单位
1	作業モード	連続/パルス
2	分極	ランダム
3	出力 MFSC-1200W	100% 連続	–	1200	–	W
	出力 MFSC-1300W		–	1300	–
	出力 MFSC-1500W		–	1500	–
4	パワー範囲		10	–	100	%
5	中心波長	100% 連続	1070	1080	1090	Nm
6	スペクトル帯域幅（3dB）	100% 連続	–	3	4	Nm
7	短期間のレーザー出力の安定性	100% 連続>1h	–	1	3	%
8	長期的なレーザー出力の安定性	100% 連続>24h	–	3	5	%
9	ビーム品質M2	100% 連続 (20u-QBH)	–	–	1.3	–
		100% 連続 (50u-QBH)	–	–	2.8	–
10	レーザーターンオン時間	10% → 90% 出力	–	50	80	Ss
11	レーザーオフ時間	90% → 10% 出力	–	30	50	Ss
12	変調周波数	100% 出力	–	20	50	KHz
13	赤色光	100% 出力	150	–	–	μW
14	ファイバーケーブル長さ	出力 MFSC-1200W	–	15	–	m
		出力 MFSC-1300W	–		–
		出力 MFSC-1500W	–		–
15	出力ファイバコア直径	50（30、100カスタム可）				Mm
16	ファイバケーブル曲半径	–	200	–	–	Mm
17	出力方式	標準QBH（LOC）

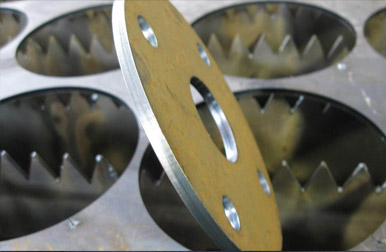

加工サンプル事例

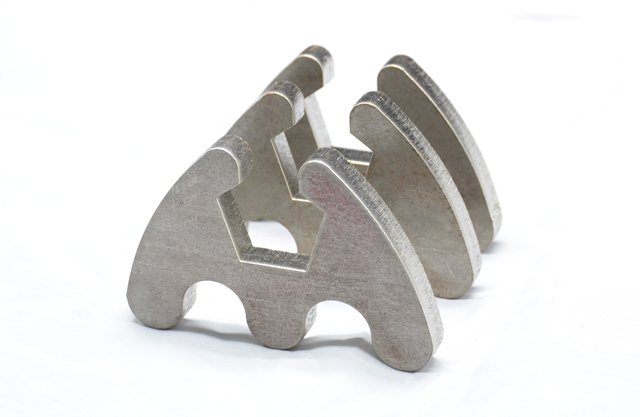

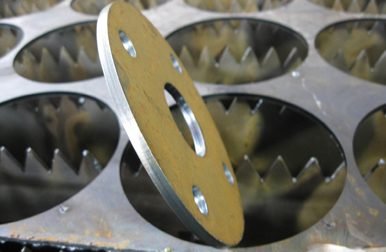

板金加工	炭素鋼ファイン精密切断
ステンレス	手配中

用途：各種金属品の加工他

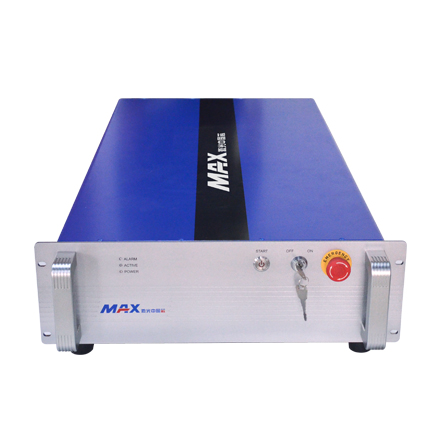

1kWシングルモードファイバーレーザー[MFSC 500W-1000W]

製品イメージ

技術パラメーター

No	項目	条件	最小值	出力值	最大值	单位
1	作業モード	連続/パルス
2	分極	ランダム
3	出力 MFSC-500W	100% 連続	–	500	–	W
	出力 MFSC-800W		–	800	–	–
	出力 MFSC-1000W		–	1000	–	–
4	パワー範囲		10	–	100	%
5	中心波長	100% 連続	1070	1080	1090	Nm
6	スペクトル帯域幅（3dB）	100% 連続	–	3	4	Nm
7	短期間のレーザー出力の安定性	100% 連続>1h	–	1	3	%
8	長期的なレーザー出力の安定性	100% 連続>24h	–	3	5	%
9	ビーム品質M2	100% 連続 (20u-QBH)	–	–	1.3	–
		100% 連続 (50u-QBH)	–	–	2.8	–
10	レーザーターンオン時間	10% → 90% 出力	–	50	80	Ss
11	レーザーオフ時間	90% → 10% 出力	–	50	50	Ss
12	変調周波数	100% 出力	–	20	50	KHz
13	赤色光	100% 出力	150	–	–	μW
14	ファイバーケーブル長さ	MFSC-500W	–	12	–	m
		MFSC-800W	–	15	–	–
		MFSC-1000W	–	15	–	–
15	出力ファイバコア直径	50（30、100 カスタム可）				Mm
16	ファイバケーブル曲半径	–	200	–	–	Mm
17	出力方式	標準QBH（LOC）

加工サンプル事例

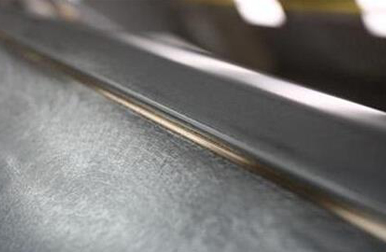

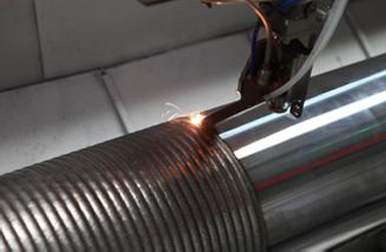

レーザークラッド	レーザろう付け
板金加工	手配中

用途：各種金属品の加工等

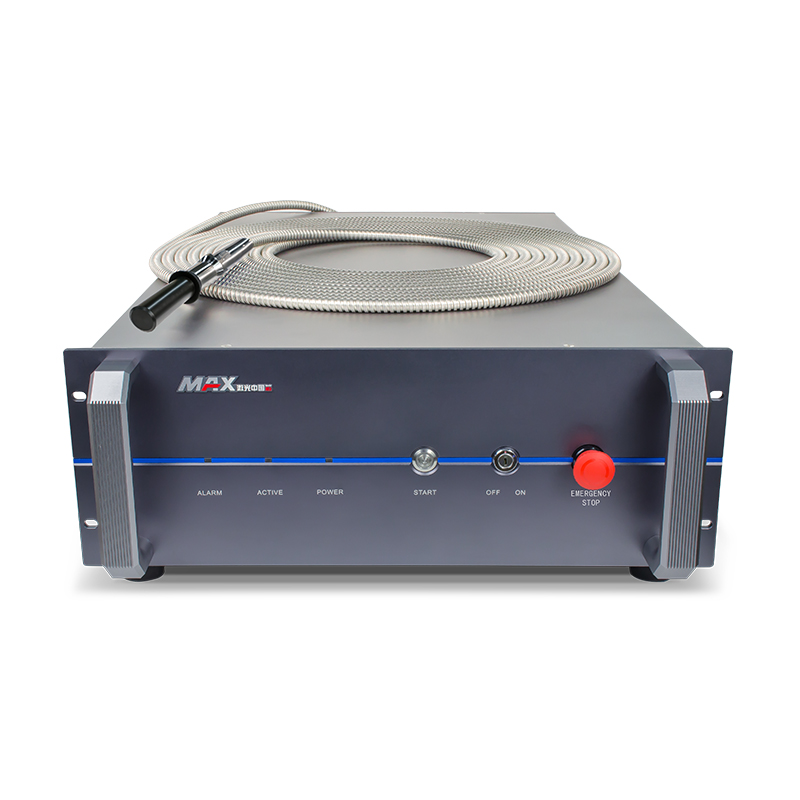

500Wシングルモードファイバーレーザー[MFSC 300W-500W]

製品イメージ

技術パラメーター

No	項目	条件	最小值	出力值	最大值	单位
1	作業モード	連続
2	分極	ランダム
3	出力MFSC-300W	100% 連続	–	300	–	W
	出力MFSC-500W	100% 連続	–	500	–	–
4	パワー範囲		10	–	100	%
5	中心波長	100% 連続	1075	1080	1085	Nm
6	スペクトル帯域幅（3dB）	100% 連続	–	3	5	Nm
7	短期間のレーザー出力の安定性	100% 連続>1h	–	±1	±3	%
8	長期的なレーザー出力の安定性	100% 連続>24h	–	±2	±5	%
9	ビーム品質M2	100% 連続	–	1.2	1.3	–
10	レーザーターンオン時間	10% → 90% 出力	–	50	80	Ss
11	レーザーオフ時間	90% → 10% 出力	–	30	50	Ss
12	変調周波数	100% 出力	–	–	20	KHz
13	赤色光	100% 出力	150	–	–	μW
14	ファイバーケーブル長さ	–	–	12	–	m
15	出力ファイバコア直径	20（25、30、50 カスタム可）				Mm
16	ファイバケーブル曲半径	–	200	–	–	Mm
17	出力方式	標準QCS/QBH（LOC）

加工サンプル事例

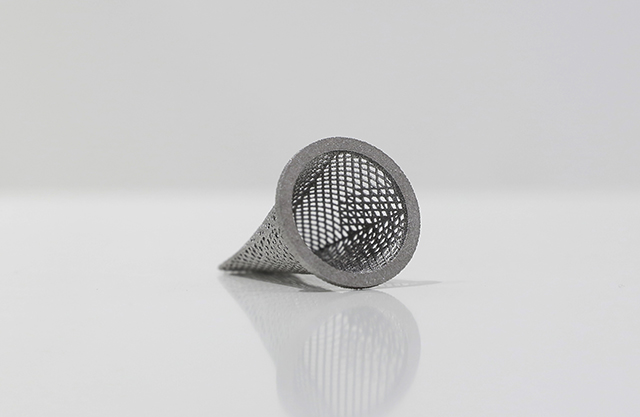

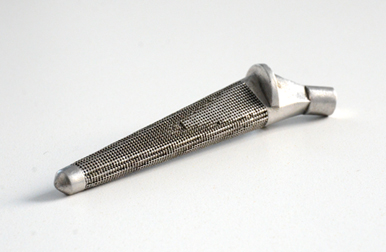

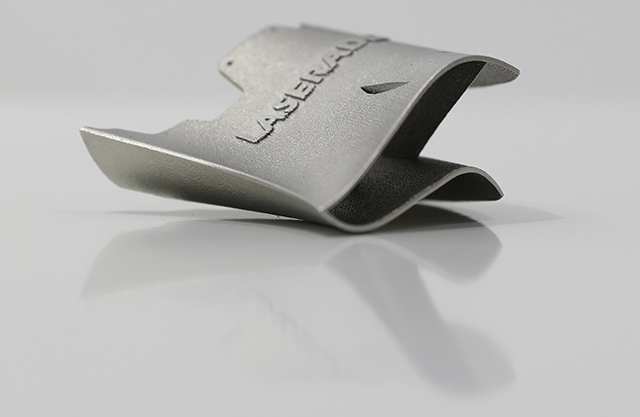

3D打印-1	金属部品加工
3D打印-2	手配中

用途：各種金属品の加工等
