超伝導型量子コンピュータ

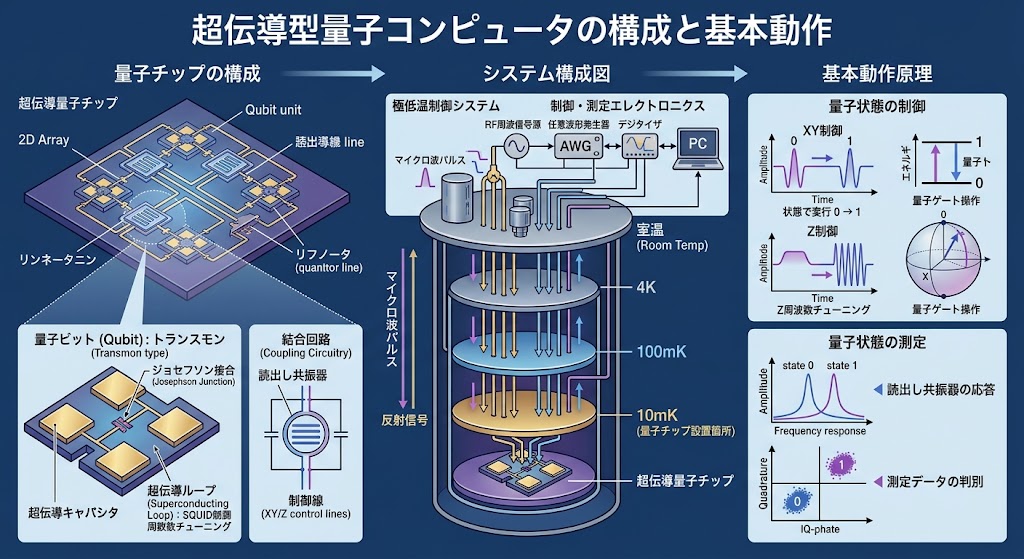

概要と基本動作原理

超伝導型量子コンピュータは、超伝導体で作られた電気回路(ジョセフソン接合など)を流れる巨視的な超伝導電流や電荷・磁束の状態を量子ビットとして利用する量子計算方式です。現在、世界中で最も開発が進展している主要方式であり、Google、IBM、理化学研究所などの主要組織が採用しています。

  • 極低温環境(約10mK)での動作: 電気抵抗を完全にゼロにし、熱雑音による量子状態の崩壊(デコヒーレンス)を防ぐため、稀釈冷凍機を用いた極低温(約10ミリケルビン)環境への冷却が必須となります。
  • 制御方式とマイクロ波: 量子ビットの初期化、量子ゲート操作(演算)、および状態の読み取りは、主にマイクロ波パルスの照射・制御によって行われます。
  • スケーラビリティと配線の課題: ビット数の増加に伴い、希釈冷凍機内部へ引き込む同軸ケーブルなどの配線が飛躍的に複雑化します。この配線ボトルネックや熱侵入を解決するため、極細光ファイバー伝送などの光学技術の応用・融合が検討されています。

量子計算方式の比較

超伝導方式とその他の主要な量子コンピュータ方式の比較は以下の通りです。

方式 量子ビットの
物理的実体
レーザーの役割・必要な光学技術 主な長所と課題 主要な研究機関・企業
光量子コンピュータ 光回路上の光パルス ・量子状態(スクイーズド光)の生成
・ホモダイン検波による状態測定
・超安定・単一波長光源が不可欠
室温動作が可能
計算の高速化・大規模化に有利
精密な光回路の構築が難所
東京大学、理研、XANADU(加)、ORCA Computing(英)、OptQC ほか
主な研究機関・企業を見る ⤴
中性原子型
量子コンピュータ
冷却・捕捉された原子 ・光ピンセット(レーザー)による原子の配列・保持
・リュードベリ状態への励起による演算操作
・空間光変調器(SLM)による多点制御
数千ビット級への拡張性が高い
レーザーによる自由な配列操作
演算ゲート操作の高速化が今後の課題
分子科学研究所、パスカル(仏)、QuEra Computing(米)、Yaqumo ほか
主な研究機関・企業を見る ⤴
イオントラップ型
量子コンピュータ
真空中のイオン ・レーザー冷却による原子の運動抑制
・レーザー照射による量子ゲート(演算)操作・高精度なビームステアリング技術
量子状態の保持時間(寿命)が長い
演算の精度が非常に高い
多系統の精密レーザー制御が必要
IonQ(米)、Quantinuum(米)、オックスフォード大 ほか
主な研究機関・企業を見る ⤴
超伝導型
量子コンピュータ
超伝導回路の電流 ・(主制御はマイクロ波)
・極低温環境への信号伝送(極細ファイバー等)における光学技術の応用検討
現在、最も開発が進展している
極低温(10mK)への冷却が必要
ビット間の配線が複雑化しやすい
IBM、Google、理研、富士通、Rigetti(米) ほか
主な研究機関・企業を見る ⤴
シリコン型
量子コンピュータ
半導体上の電子スピン ・スピン状態の初期化・読み取り(光励起)
・シリコン同位体分離におけるレーザー技術
既存の半導体製造技術を流用可能
量子ビットが非常に微細
核スピン0の28Siの確保が困難
Intel、理研、日立、慶應義塾大学 ほか
主な研究機関・企業を見る ⤴
トポロジカル型
量子コンピュータ
マヨラナ粒子 ・理論検証段階の特殊な物理状態の観測
(将来的に制御・計測での光学技術の可能性)
理論上、誤り訂正がほぼ不要
現時点で量子ビットとしての実現が困難
Microsoft、デルフト工科大、コペンハーゲン大 ほか
主な研究機関・企業を見る ⤴

超伝導型量子コンピュータに関連・応用される光学・精密機器技術

超伝導量子コンピュータの主制御はマイクロ波領域で行われますが、システムの高精度化や将来の大規模化・モジュール結合において、各種光学・周辺技術が不可欠な役割を果たしています。

1. 次世代インターコネクト・信号伝送(Optical Interconnects & Fibers)

  • 極細光ファイバー / 低熱伝導ファイバーユニット: 希釈冷凍機外部(常温)から内部(10mK)へマイクロ波信号をそのまま配線すると大きな熱侵入が発生します。これを解決するため、信号を光に変換して低熱伝導な光ファイバーで極低温環境へ伝送し、内部でマイクロ波に再変換する電気・光・マイクロ波変換技術の応用検討が進んでいます。
  • 光電気変調器(EOM: Electro-Optic Modulator): 常温部と極低温部との間で高速・低損失に信号を変調・伝送するために利用されます。

2. 超高精度なビーム品質管理と回路製造(Beam Profiling & Processing)

  • ビームプロファイラ(LaseView等) / M²自動測定システム: 超伝導量子チップのリソグラフィや微細加工工程において、加工用フェムト秒レーザーのビーム品質やスポット形状を正確に自動制御・最適化します。
  • ホログラフィックフェムト秒レーザー加工機: 超伝導回路や微細配線の製造において、高精度かつ高速なパターン加工を実現します。

3. 周波数安定化と低ノイズ制御基盤(Frequency & Noise Control)

  • 低ノイズレーザーダイオードコントローラー / 時間・周波数同期ユニット: システム全体の同期タイミングや、光・マイクロ波相互変換時の基準周波数安定化を支えます。
  • 自動制御・データ計測プラットフォーム(ARTIQ等): 複雑な量子ゲートパルス生成や測定シーケンスの高度な同期・自動制御を行います。
