シリコン型量子コンピュータ

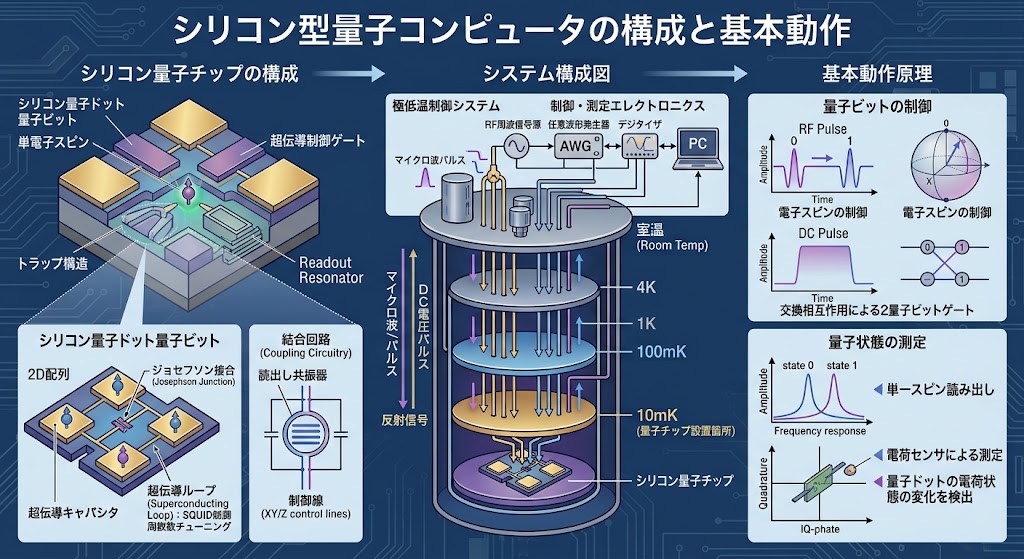

概要と基本動作原理
シリコン型量子コンピュータ（半導体スピン方式）は、シリコン（Si）基板上に形成した微小な半導体構造（量子ドット等）の中に閉じ込めた電子スピンまたは核スピンの方向（上向き・下向き）を量子ビットとして利用する量子計算方式です。
- 高度な超微細化と集積性: 量子ビット自体のサイズが数ミリナノメートルレベルと非常に微細であり、既存のLSI（大規模集積回路）技術を流用できるため、超高集積化が期待されています。
- 既存の半導体産業基盤の流用: 従来のPCやスマートフォンに使われてきたシリコン半導体製造ライン・クリーンルームプロセスをそのまま応用・転用可能であるため、産業化へのロードマップが明確です。
- 光励起とシリコン同位体分離の技術課題: スピン状態の初期化や高感度な読み取りにおいて光励起（レーザー技術）が活用されるほか、スピンデコヒーレンスを防ぐために核スピンを持たない「同位体純化シリコン（²⁸Si）」を分離・精製する高度なレーザー技術が必要です。
量子計算方式の比較
シリコン方式とその他の主要な量子コンピュータ方式の比較は以下の通りです。
| 方式 | 量子ビットの 物理的実体 |
レーザーの役割・必要な光学技術 | 主な長所と課題 | 主要な研究機関・企業 |
|---|---|---|---|---|
| 光量子コンピュータ | 光回路上の光パルス | ・量子状態（スクイーズド光）の生成 ・ホモダイン検波による状態測定 ・超安定・単一波長光源が不可欠 |
◎室温動作が可能 ◎計算の高速化・大規模化に有利 △精密な光回路の構築が難所 |
東京大学、理研、XANADU（加）、ORCA Computing（英）、OptQC ほか 主な研究機関・企業を見る ⤴ |
| 中性原子型 量子コンピュータ |
冷却・捕捉された原子 | ・光ピンセット（レーザー）による原子の配列・保持 ・リュードベリ状態への励起による演算操作 ・空間光変調器(SLM)による多点制御 |
◎数千ビット級への拡張性が高い ◎レーザーによる自由な配列操作 △演算ゲート操作の高速化が今後の課題 |
分子科学研究所、パスカル（仏）、QuEra Computing（米）、Yaqumo ほか 主な研究機関・企業を見る ⤴ |
| イオントラップ型 量子コンピュータ |
真空中のイオン | ・レーザー冷却による原子の運動抑制 ・レーザー照射による量子ゲート（演算）操作・高精度なビームステアリング技術 |
◎量子状態の保持時間（寿命）が長い ◎演算の精度が非常に高い △多系統の精密レーザー制御が必要 |
IonQ（米）、Quantinuum（米）、オックスフォード大 ほか 主な研究機関・企業を見る ⤴ |
| 超伝導型 量子コンピュータ |
超伝導回路の電流 | ・（主制御はマイクロ波） ・極低温環境への信号伝送（極細ファイバー等）における光学技術の応用検討 |
◎現在、最も開発が進展している △極低温（10mK）への冷却が必要 △ビット間の配線が複雑化しやすい |
IBM、Google、理研、富士通、Rigetti（米） ほか 主な研究機関・企業を見る ⤴ |
| シリコン型 量子コンピュータ |
半導体上の電子スピン | ・スピン状態の初期化・読み取り（光励起） ・シリコン同位体分離におけるレーザー技術 |
◎既存の半導体製造技術を流用可能 ◎量子ビットが非常に微細 △核スピン0の28Siの確保が困難 |
Intel、理研、日立、慶應義塾大学 ほか 主な研究機関・企業を見る ⤴ |
| トポロジカル型 量子コンピュータ |
マヨラナ粒子 | ・理論検証段階の特殊な物理状態の観測 （将来的に制御・計測での光学技術の可能性） |
◎理論上、誤り訂正がほぼ不要 △現時点で量子ビットとしての実現が困難 |
Microsoft、デルフト工科大、コペンハーゲン大 ほか 主な研究機関・企業を見る ⤴ |
シリコン型量子コンピュータを支える要素技術と光学デバイス
シリコン型量子コンピュータの実現には、材料開発（高純度同位体分離）から半導体微細加工、スピン制御、データ計測にいたる多様な精密光学・周辺技術が関与しています。
1. 材料精製と同位体分離技術（Isotope Separation & Material Refinement）
- 同位体分離用レーザー光源: 自然界のシリコンに含まれる²⁹Si（核スピンあり）は電子スピンのノイズ源（デコヒーレンス要因）となります。核スピン0の²⁸Siを高純度で選別・分離するために、特定の波長を持つ精密制御レーザー技術が活用されます。
2. スピン状態の光学制御・初期化（Spin Initialization & Optical Pumping）
- 光励起用レーザー・光源（DFBレーザー / SLED等）: 量子ドット内の電子に対して特定の偏光光を照射（光ポンピング）することで、スピン状態の初期化やエネルギー准位の光学的操作を実施します。
- 低ノイズレーザーダイオードコントローラー: 励起光の強度や波長揺らぎを抑制し、高精度な演算初期状態を維持します。
3. 微細プロセス・ビーム品質管理（Semiconductor Fabrication & Beam Quality）
- 加工用フェムト秒レーザー / ホログラフィック加工機: シリコン量子チップや周辺回路の超精密加工・リソグラフィ工程において使用されます。
- ビームプロファイラ（LaseView等） / M²自動測定オプション: リソグラフィや微細加工で用いられるレーザービームの形状、品質（M²）、焦点位置を最適化し、歩留まり向上に貢献します。
4. 計測制御とプラットフォーム（Measurement & System Control）
- 高感度光検出器 / 単一光子検出器（SPAD）: 光学的読み取りを行う際の発光や微弱信号を高精度に検出します。
- リアルタイム制御システム（ARTIQ等）: ナノ秒・マイクロ秒精度でパルス生成・信号計測を自動制御し、量子ドットアレイの同期動作を支えます。
