中性原子型量子コンピュータ

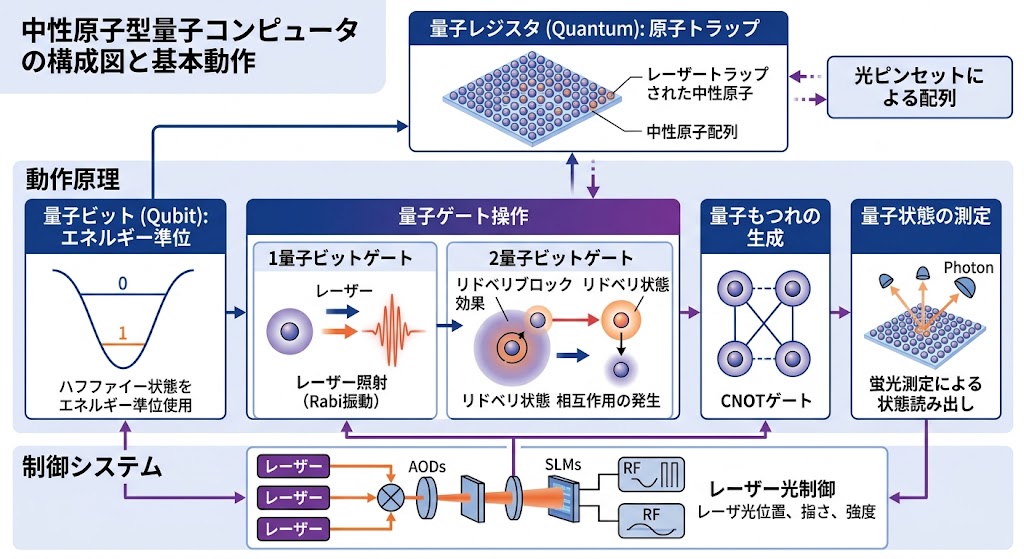

概要と基本動作原理
中性原子型量子コンピュータは、真空中に孤立・保持させた中性原子（ルビジウムやセシウムなど）の内部量子状態を量子ビットとして利用する量子計算方式です。レーザー技術を利用して個々の原子を自由に制御・配列し、高精度な量子演算を実現します。
- 高度な拡張性（スケーラビリティ）: 数千ビット級を超える多数の量子ビットを単一システム内で整然と配列することが物理的に容易であり、大規模量子計算の有望な候補とされています。
- 光ピンセット（レーザー）による自由な配列操作: 集光したレーザービームで作る「光ピンセット」を用いることで、原子を2次元および3次元空間へ自由に移動・配置・配置変更可能です。
- リュードベリ（Rydberg）状態による量子ゲート制御: 通常時は相互作用を持たない中性原子に対し、特定のレーザーを照射して主量子数の高い高励起状態（リュードベリ状態）へ遷移させることで、強い量子相互作用（リュードベリ・ブロッケード効果）を発生させ、2量子ビット操作を実現します。
量子計算方式の比較
中性原子方式とその他の主要な量子コンピュータ方式の比較は以下の通りです。
| 方式 | 量子ビットの 物理的実体 |
レーザーの役割・必要な光学技術 | 主な長所と課題 | 主要な研究機関・企業 |
|---|---|---|---|---|
| 光量子コンピュータ | 光回路上の光パルス | ・量子状態（スクイーズド光）の生成 ・ホモダイン検波による状態測定 ・超安定・単一波長光源が不可欠 |
◎室温動作が可能 ◎計算の高速化・大規模化に有利 △精密な光回路の構築が難所 |
東京大学、理研、XANADU（加）、ORCA Computing（英）、OptQC ほか 主な研究機関・企業を見る ⤴ |
| 中性原子型 量子コンピュータ |
冷却・捕捉された原子 | ・光ピンセット（レーザー）による原子の配列・保持 ・リュードベリ状態への励起による演算操作 ・空間光変調器(SLM)による多点制御 |
◎数千ビット級への拡張性が高い ◎レーザーによる自由な配列操作 △演算ゲート操作の高速化が今後の課題 |
分子科学研究所、パスカル（仏）、QuEra Computing（米）、Yaqumo ほか 主な研究機関・企業を見る ⤴ |
| イオントラップ型 量子コンピュータ |
真空中のイオン | ・レーザー冷却による原子の運動抑制 ・レーザー照射による量子ゲート（演算）操作・高精度なビームステアリング技術 |
◎量子状態の保持時間（寿命）が長い ◎演算の精度が非常に高い △多系統の精密レーザー制御が必要 |
IonQ（米）、Quantinuum（米）、オックスフォード大 ほか 主な研究機関・企業を見る ⤴ |
| 超伝導型 量子コンピュータ |
超伝導回路の電流 | ・（主制御はマイクロ波） ・極低温環境への信号伝送（極細ファイバー等）における光学技術の応用検討 |
◎現在、最も開発が進展している △極低温（10mK）への冷却が必須** △ビット間の配線が複雑化しやすい |
IBM、Google、理研、富士通、Rigetti（米） ほか 主な研究機関・企業を見る ⤴ |
| シリコン型 量子コンピュータ |
半導体上の電子スピン | ・スピン状態の初期化・読み取り（光励起） ・シリコン同位体分離におけるレーザー技術 |
◎既存の半導体製造技術を流用可能 ◎量子ビットが非常に微細 △核スピン0の28Siの確保が困難 |
Intel、理研、日立、慶應義塾大学 ほか 主な研究機関・企業を見る ⤴ |
| トポロジカル型 量子コンピュータ |
マヨラナ粒子 | ・理論検証段階の特殊な物理状態の観測 （将来的に制御・計測での光学技術の可能性） |
◎理論上、誤り訂正がほぼ不要 △現時点で量子ビットとしての実現が困難 |
Microsoft、デルフト工科大、コペンハーゲン大 ほか 主な研究機関・企業を見る ⤴ |
中性原子型量子コンピュータを支える要素技術と光学デバイス
中性原子方式の実現には、原子の捕捉・配列・冷却・演算・計測の全工程において高度な光学技術・システムコンポーネントが不可欠です。
1.光源・レーザー発振器（Source）
- 超安定・狭線幅レーザー / 単一周波数ファイバーレーザー: 原子の精密なコヒーレント制御および超低温へのドップラー冷却・偏光勾配冷却を行うための高安定光源。
- 波長可変・高出力波長励起光源: 原子を基底状態からリュードベリ状態へと確実に励起させるための特定波長レーザー。
2.光制御・空間変調デバイス（Control & Modulation）
- 空間光変調器（SLM: Spatial Light Modulator）: レーザー光の波面および強度パターンを任意に成形し、真空中へ数百〜数千点の光ピンセットアレイを動的に描画・配置します。
- 音響光学変調器（AOM: Acousto-Optic Modulator） / 電気光学変調器（EOM）: 光パルスのON/OFF、周波数・位相・強度の超高速切替と精密同期を行い、個別原子への量子ゲート操作を実施します。
- 空間可変位相差子（SVR） / ポッケルスセル: 高精度な偏光制御および超多点ビームステアリングを実現します。
3.光学素子・光学系（Components & Optics）
- 超低損失コーティングミラー・高耐光波長フィルター: 高強度パルスレーザー照射下でも光学損傷を起こさず、干渉誤差や光ロスを抑制する精密光学部品。
- 高NA（開口数）対物レンズ・マイクロレンズアレイ: 光ピンセットをサブミクロン精度で回折限界まで集光し、原子1個1個を個別にトラップ・観察します。
4.計測・状態読み取りシステム（Detection & Measurement）
- SPAD（単一光子アバランシェダイオード） / 高感度EMCCD・CMOSカメラ: 励起された原子から発せられる微弱な蛍光を補捉し、量子ビットのスピン状態（0か1か）を非破壊かつ高速に読み取ります。
- ビームプロファイラ / M²自動測定システム: 光ピンセットアレイの均一性や焦点位置、ビーム品質を精密にモニタリング・自動調整します。
5.実験制御システム（System Control）
- リアルタイム制御プラットフォーム（例：ARTIQなど）: SLM、AOM、検出器、カメラをサブマイクロ秒精度でリアルタイム同期・制御し、複合的な演算シーケンスを実行します。
