4 kWグリーンレーザー用ビームプロファイラ ｜ 光響
LBP-C03GR4000
4 kWまでのグリーンレーザーに最適化されたLaseViewビームプロファイラは、ビームプロファイルとパワーを同時に高精度測定します。自社開発のユーザビリティに優れたLaseViewソフトウェアにより、シンプルな操作で詳細なレーザー診断とカスタム対応を実現します。
特徴
- 最大4 kWのピークパワー、最大40 Jのパルスエネルギーに対応
- ビーム径：30 µm ~ 3 mm
- ビーム断面プロファイル測定
- M2測定可能（手動）
- 内蔵のビームスプリッターとNDフィルターで9桁～13桁の減衰率を実現
- 上下±25 mm のフォーカス調整機構内蔵
LBP-C03GR4000 仕様
| 項目 | 仕様 |
|---|---|
| ピークパワー | 最大 4 kW |
| パルスエネルギー | 最大 40 J (4 kW×10 ms) |
| 平均パワー | 最大 5 W (3.6 kW,10 ms の場合,繰り返し 0.13 Hz が上限) (ただし,6 秒程度の短時間であれば 10 Hz で測定可) |
| 波長範囲 | 515 nm |
| ビーム直径 | 30 μm~3 mm |
| ビーム拡がり角 | ±3°以内 |
| ビームスプリッタ減衰率 | OD >4.6 (<0.0025%) (2 枚合わせた減衰率,固定) |
| ND フィルタ減衰率 | OD 4.0 (固定) OD 3.0, 2.0, 1.0 の各 1 枚の内,1~2 枚を挿入可 |
| センサー解像度 | 1360 × 1024 |
| センサーピクセルサイズ | 4.65 μm × 4.65 μm |
| 視野範囲 | 6.32 mm × 4.76 mm |
| インタフェース | USB 2.0 |
| 外部トリガ | 5~24 V,立上りエッジ |
| 外形寸法 | 93 mm（幅）× 166 mm（奥行）× 134 mm（高さ） |
LBP-C03GR4000 製品図面

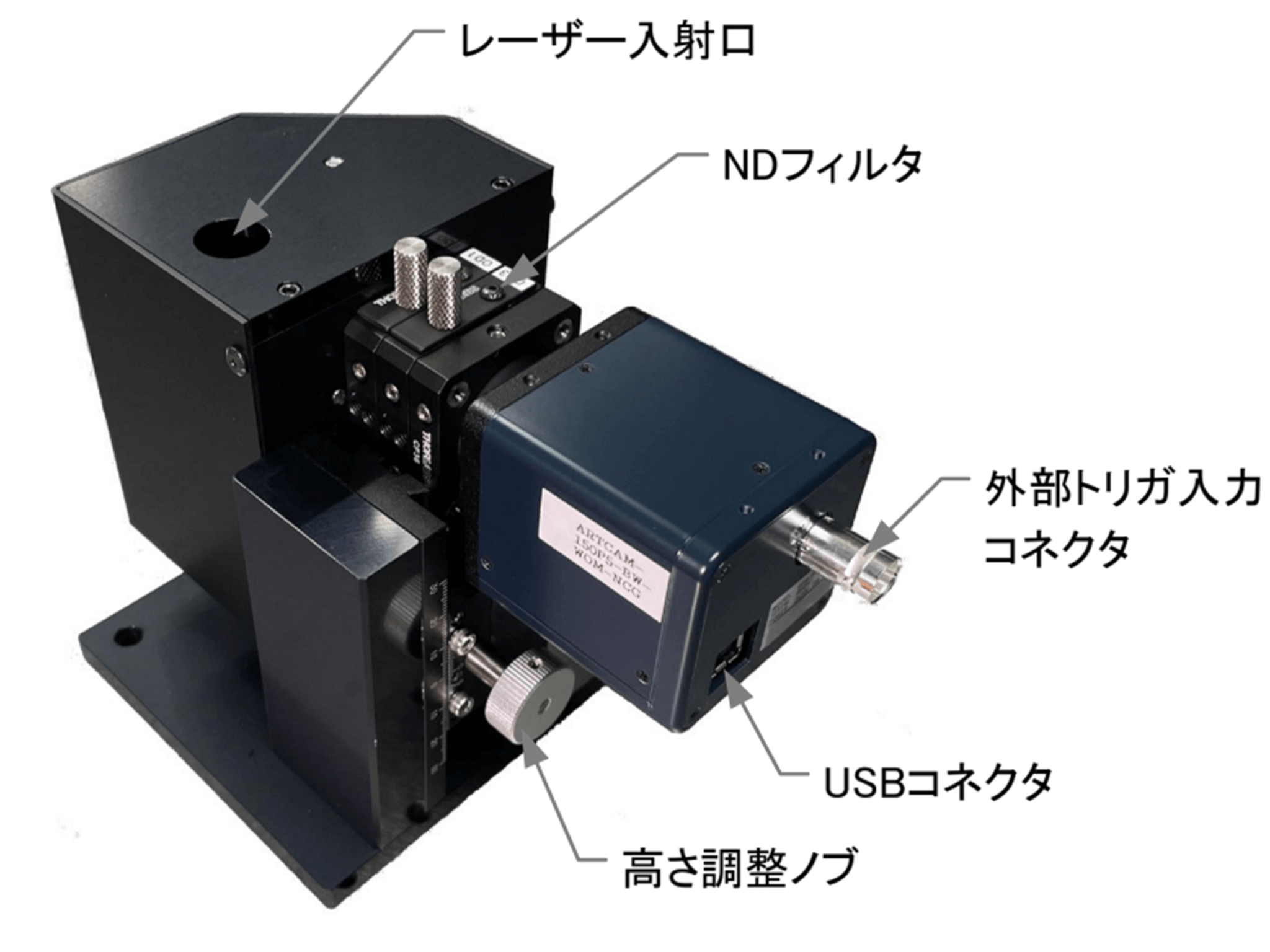

LBP-C03GR4000 各部名称

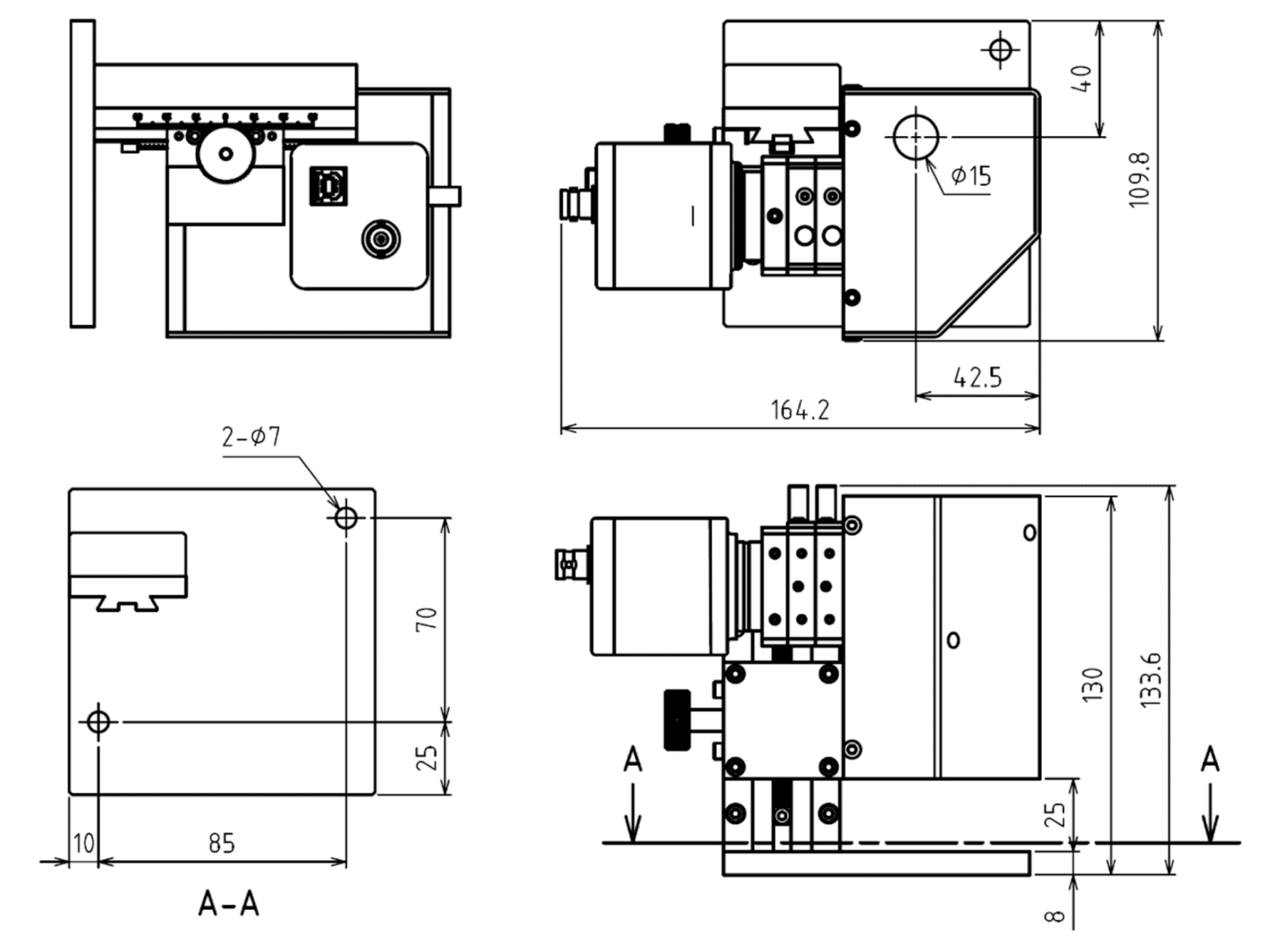

LBP-C03GR4000 外形寸法図
