導入実績のある業界

半導体業界

半導体レーザーのNFP (Near Field Pattern)の観察例

半導体レーザーや光ファイバーといった光素子のビーム特性を知るためには、出射端近傍におけるビームプロファイル（N.F.P. :near field pattern、ニアフィールドパターン）と、出射端から十分に離れた場所でのビームプロファイル（F.F.P.: far field pattern、ファーフィールドパターン）の測定が必要です。光響では、微小ビーム径測定光学系を使用した半導体レーザーの NFP測定光学系オプションも用意しています。光学分解能0.6μmでの観察が可能です。

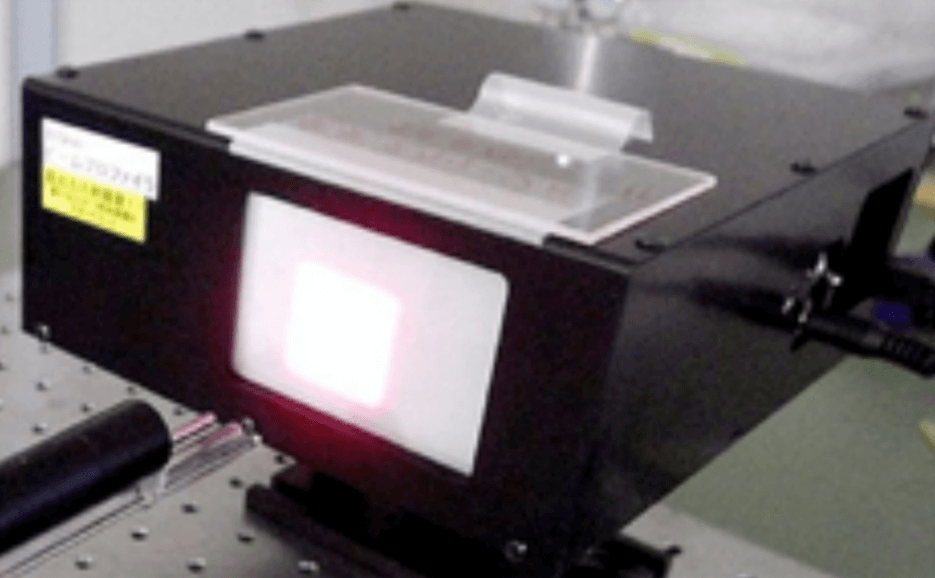

観察風景

自動車業界

LiDARの観察例

主に近赤外線レーザー光を対象物に照射するLiDARのビーム観察には、広い観察視野のビームプロファイラが求められます。光響のLBP−Bシリーズは、最大800 x 800 mmのスクリーンサイズまでバリエーションを揃えています。

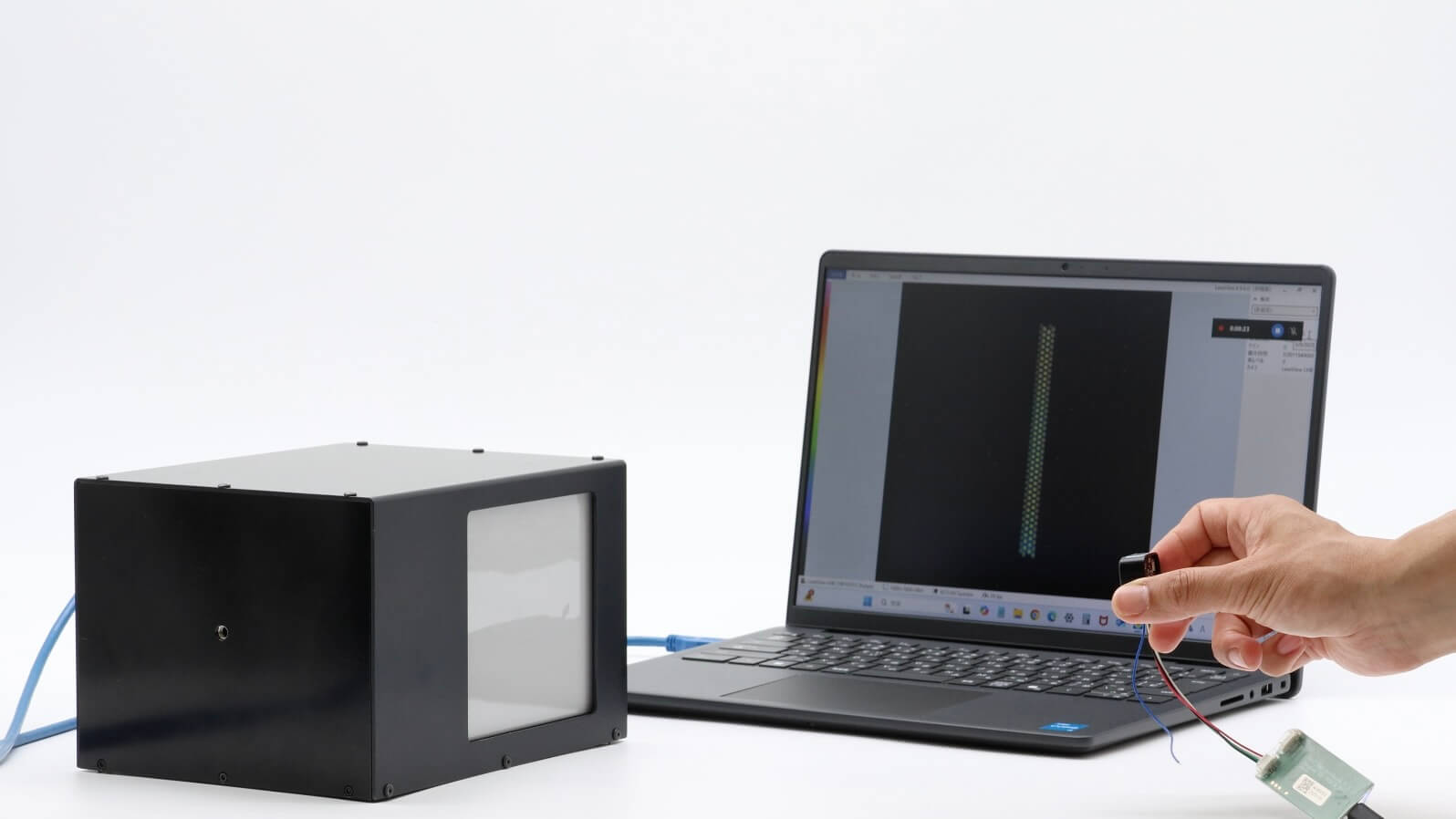

観察風景

観察動画

レーザー加工機業界

レーザー乾燥の観察例

レーザー乾燥は、レーザビームを広範囲に照射し、対象物を加熱・乾燥させる方式です。従来の加熱炉方式に比較し、省エネ・省スペース化が図れます。レーザー乾燥は、バッテリー箔の乾燥、塗料の乾燥、食品の乾燥など、さまざまな用途に応用されています。レーザー乾燥では、レーザー照射範囲内のレーザーパワーの均一性が重要になります。光響のLBP−Bシリーズを使用することで、広いレーザー照射範囲を一度に測定できます。LBP−Bシリーズは、最大800 x 800 mmのスクリーンサイズまでバリエーションを揃えています。

11kW ファイバーレーザー乾燥機のビーム観察事例

観察条件

ファイバーレーザー：11 kWの最大パワー、ビームサイズ200 x 200 mm、出力時間0.5秒にて照射

ビームプロファイラ: LBP-B200 (スクリーンサイズ200 x 200 mm)、露光時間80 μsにて撮影

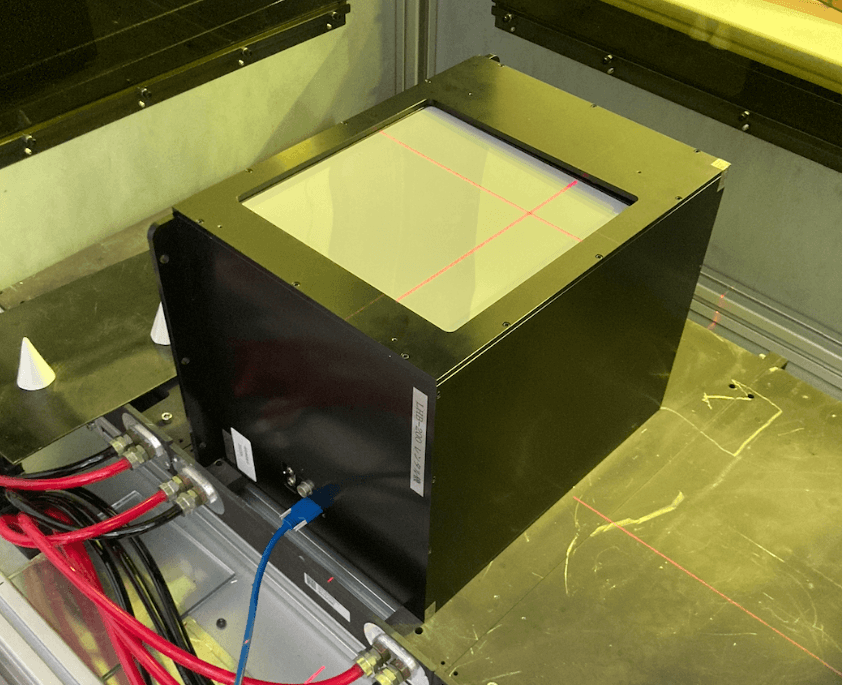

観察風景

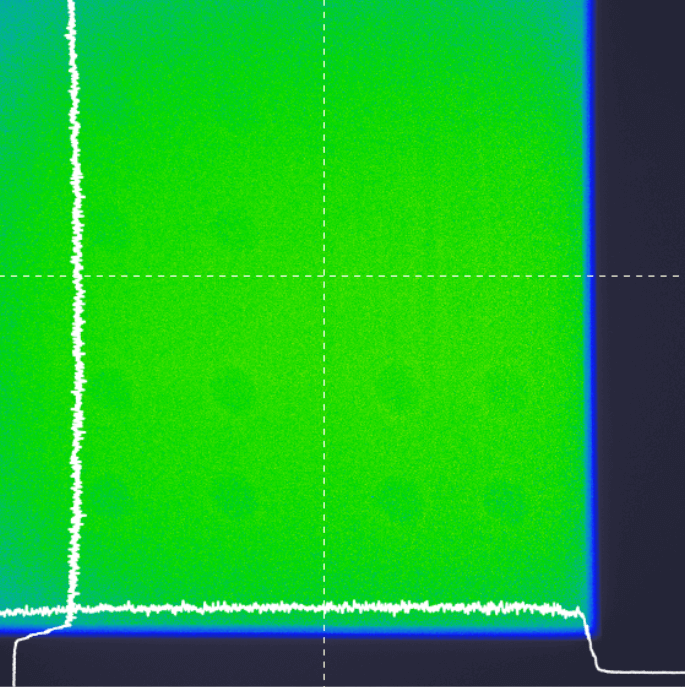

観察画像

レーザー照射面は緑色に表示されており、レーザーパワーが均一であることが確認できました。

医療業界

レーザーメスの観察例

レーザーメスのレーザーは、レーザーパワーが高く発散角も大きいため、従来のビームプロファイラーでは観察できませんでした。光響のLBP−Bシリーズを使用することで、アッテネータ（減衰器）を使用することなく、直接大口径のビーム観察が可能になりました。LBP−Bシリーズは、最大800 x 800 mmのビームサイズ、最大パワー密度10 kW/cm2まで対応できます。
