ビームプロファイラ LaseView カメラセットオプション

トリガーオプション

トリガーオプションは低繰り返し周波数（フレームレート以下）の場合に有効です。
主にパルス光の測定用です。特に10 Hz以下の低繰り返しパルスの測定の際に、レーザーとカメラの露光を同期させるために使用します。
パルスレーザー（10 Hz）は、カメラが30 Hzだと、同期しないと映りません。
パルスの測定などで、およそ10 Hz以上の繰り返し周波数であれば、トリガーオプションは不要です。
10Hzなど、低繰り返しの場合はトリガーオプションをお勧めします。

アッテネータセット

アッテネータセット選定ガイド

NDフィルターセット | LBP-OP-NDFS01

高強度のレーザービームを測定するためには、減光することができるNDフィルタセット（LBP-OP-NDFS01）とそのマウントが必要となります。

※ レーザー光のパワーが100 mW以上強くなると吸収型NDフィルタで熱レンズ効果が発生してしまうため、更に減光することができるビームスプリッター等が必要となります。

同封物

吸収型NDフィルター
NDフィルタ斜めマウント付き

NDフィルタ斜めマウント仕様

仕様

OD=0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 1.0, 2.0, 3.0, 4.0
1インチ

ビームスプリッター可視光用 | LBP-OP-BSVIS01

ビームプロファイラカメラセットシリーズ LBP-C05VIS 対応

型番：LBP-OP-BSVIS01
価格：お問い合わせください
納期：約2週間

※ カメラに直接取り付けることができます。
※ 偏光方向によりビームスプリッターの減衰率が異なります。（P偏光0.9 %、S偏光9 %）
※ NDフィルタにはARコートを施してありますが、レーザー光のコヒーレンスが高い場合、干渉縞が生じることがあります。
※ ご指定の入射光条件で適切な減衰率を保証するものではありません。条件に応じて、適切な減衰率のNDフィルタを追加・交換してご使用ください。
※ ビームの偏光について下記の制約があります。
　・水平もしくは垂直方向の直線偏光であること
　・ビーム全体にわたり、偏光特性が均一であること
　これらを満たさない場合、ビームスプリッターの偏光依存性により、正しい強度分布が測定できないことがあります。
※ 高さ調節および固定のためのポストなどは含まれていません。

同封物

本体
NDフィルタ付属：OD=1.0, 2.0, 3.0, 4.0

仕様

波長範囲：350 nm – 700 nm
又は 650 nm – 1100 nm
パワー：< 1 W（垂直偏光の場合） < 10 W（水平偏光の場合）

ダブルビームスプリッター可視光用 | LBP-OP-BSVIS02

ビームプロファイラカメラセットシリーズ LBP-C05VIS 対応

型番：LBP-OP-BSVIS02
価格：お問い合わせください
納期：約2週間

※ カメラに直接取り付けることができます。
※ NDフィルタにはARコートを施してありますが、レーザー光のコヒーレンスが高い場合、干渉縞が生じることがあります。
※ ご指定の入射光条件で適切な減衰率を保証するものではありません。条件に応じて、適切な減衰率のNDフィルタを追加・交換してご使用ください。
※ 高さ調節および固定のためのポストなどは含まれていません。

同封物

本体
NDフィルタ付属：OD=1.0, 2.0, 3.0, 4.0

仕様

波長範囲：350 nm – 700 nm
又は 650 nm – 1100 nm
パワー：< 100 W

ダブルビームスプリッター紫外線用 | LBP-OP-BSUV01

ビームプロファイラカメラセットシリーズ LBP-C05VIS 対応

型番：LBP-OP-BSUV01
価格：お問い合わせください
納期：約2週間

※ カメラに直接取り付けることができます。
※ NDフィルタにはARコートを施してありますが、レーザー光のコヒーレンスが高い場合、干渉縞が生じることがあります。
※ ご指定の入射光条件で適切な減衰率を保証するものではありません。条件に応じて、適切な減衰率のNDフィルタを追加・交換してご使用ください。
※ 高さ調節および固定のためのポストなどは含まれていません。

同封物

本体
NDフィルタ付属：OD=1.0, 2.0, 3.0

仕様

波長範囲：200 nm – 700 nm
パワー：< 100 W

ビームスプリッター近赤外線用 | LBP-OP-BSNIR01

ビームプロファイラカメラセットシリーズ LBP-C05VIS 対応

型番：LBP-OP-BSNIR01
価格：お問い合わせください
納期：約2週間

※ カメラに直接取り付けることができます。
※ NDフィルタにはARコートを施してありますが、レーザー光のコヒーレンスが高い場合、干渉縞が生じることがあります。
※ ご指定の入射光条件で適切な減衰率を保証するものではありません。条件に応じて、適切な減衰率のNDフィルタを追加・交換してご使用ください。
※ 高さ調節および固定のためのポストなどは含まれていません。

同封物

本体
NDフィルタ付属：OD=1.0, 2.0, 3.0

仕様

波長範囲：1000 nm – 2600 nm
パワー：< 100 W

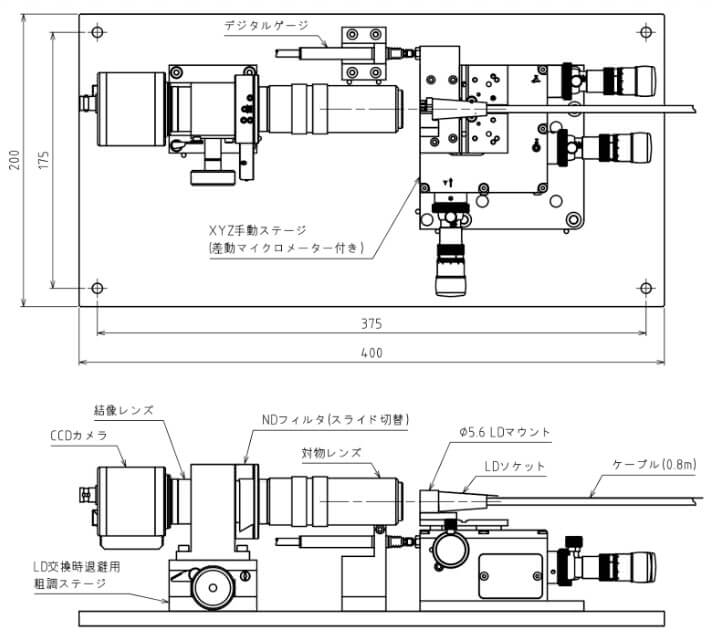

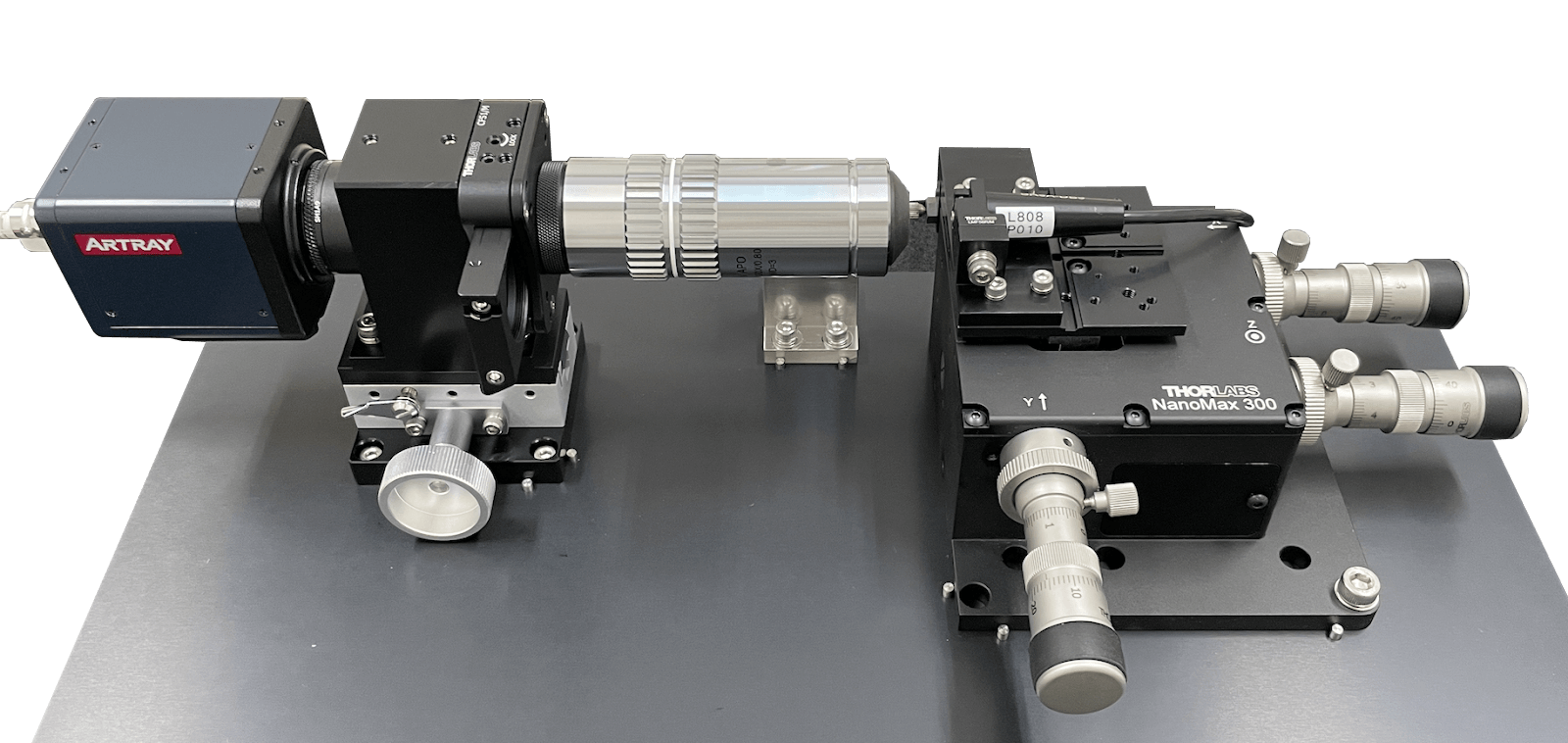

NFP測定光学系オプションの紹介

NFPとは

半導体レーザーや光ファイバーといった光素子のビーム特性を知るためには、出射端近傍におけるビームプロファイル（N.F.P. :near field pattern、ニアフィールドパターン）と、出射端から十分に離れた場所でのビームプロファイル（F.F.P.: far field pattern、ファーフィールドパターン）の測定が必要です。

装置仕様

ビームプロファイラ

測定波長範囲	400 ~ 1100 nm
視野範囲	約 76 μm × 57 μm
ピクセル分解能	56.0 nm/ピクセル(波長 808 nm における実測値)
拡大光学系倍率	約83 倍(波長 808 nm において)
拡大光学系 NA	0.8
光学分解能	0.6 μm(波長 790 nm における理論値)
ワーキングディスタンス	3.0 mm
最大入射パワー	10 mW
付属品	ND フィルタ 2 枚(OD3.2,OD1.2)切替式

ステージ

可動軸	3 軸(XYZ)
アクチュエーター	手動差動マイクロメーター
可動範囲	粗動 4 mm,微動 300 μm
移動量	移動量粗動 500 μm,微動 50 μm
目盛分解能	粗動 5 μm,微動 0.5 μm

デジタルゲージ

測定範囲	5 mm
最小分解能	0.1 μm
精度(20°Cにて)	1 μm p-p

半導体レーザードライバー

電流	0 ~ ±100 mA
最大電圧	5 V 以上
電流分解能	10 μA
電流精度	±50 μA
電流ノイズ	1 μA 以下
付属品・機能	電流制限機能(設定範囲 0~100 mA) アナログ変調機能(帯域 DC~0.2 kHz) 3 ピンソケット付きケーブル付属(長さ約 0.8 m)
