7W グリーンレーザーマーカー | 光響

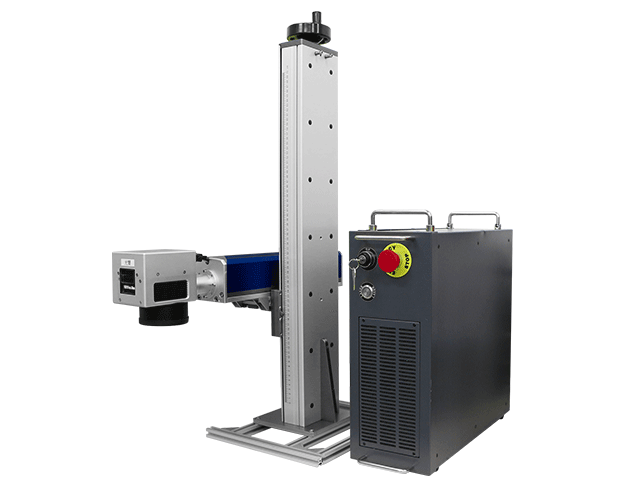

LMS-GR07W

グリーンレーザーマーカーとは、グリーンレーザーを用いて文字や図形を描くこと(マーキング)ができる装置です。物質にレーザーを当てると、当てた箇所だけ、表面を除去したり変質させたりすることができます。レーザーを当てた箇所と当てていない箇所ではコントラストの差が生じます。レーザーマーキングはそのコントラストの差を利用しております。操作タッチパネル付きなのでパソコンが不要。
※グリーンレーザーならではの対象としては、金や銅が挙げられます。本製品は、ユーザー様がグリーンレーザーマーカーで、ケーブルを接続するだけで各種素材上にマーキング加工が可能です。「あれにマーキングしたい」、「ちょっと手軽に印字したい」等の細かな要望にも答えることができる便利な製品です。

特徴

  • 優れたコストパフォーマンス
  • 金属、樹脂、ガラスなどへのマーキングが可能
  • 水冷
  • お客様によるカスタムが可能
  • ガルバノスキャナーにより高速マーキングが可能
  • ランニングコストは電気代のみ
  • インクマーキングのように字が薄くなったり剥がれたりしない
  • 非接触加工
  • AC 100 V 200 V 両方対応可能

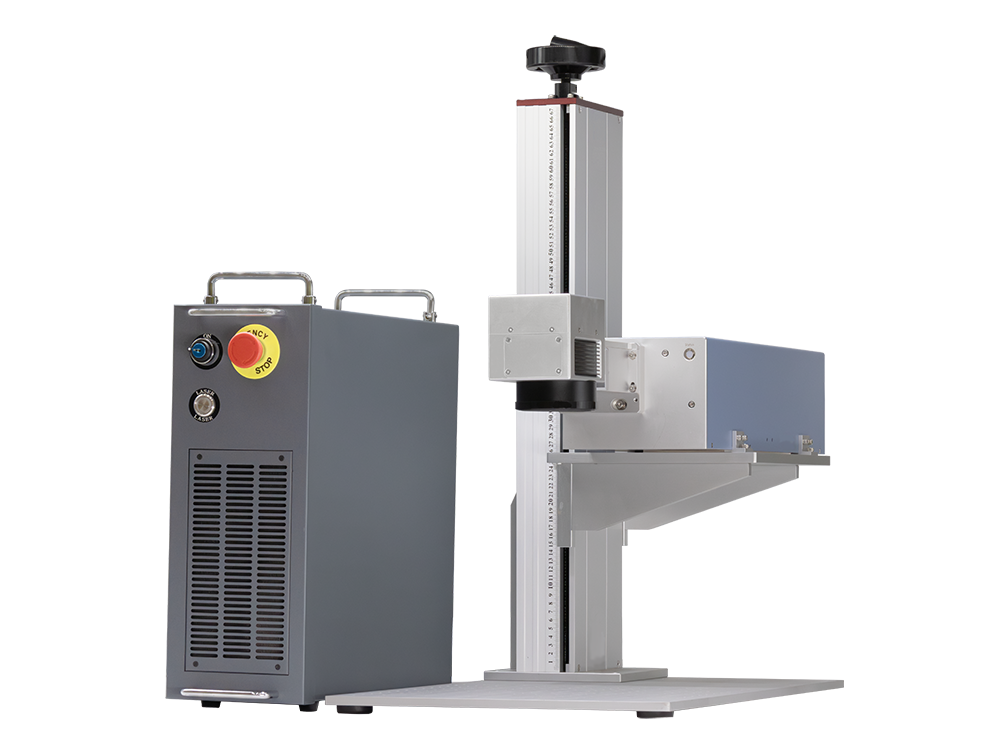

LMS-GR07W

各種補助金を利用した「レーザー加工機・切断機・溶接機」購入のご案内

LMS-GR07W の仕様

レーザー発振波長 532 nm
レーザー最大平均出力(可変) 7W
最大照射エリア 300 mm × 300 mm
*焦点距離420 mmのレンズを選択した場合
最大スキャン速度 6m/s(fθ160mmレンズでの参考値になります)
fθレンズの焦点距離 63、100、110、160、254、290、330、380、420 mmから選択可能
*仕様により追加料金必要
外形寸法(マーカー本体) W400 mm × H650 mm × D1050 mm
外形寸法(チラー) W200 mm × H450 mm × D600 mm
外形寸法(電源付きコントロールボックス) W280 mm × H420 mm × D600 mm
重量(本体) 約 50KG

用途・アプリケーション例

    • 金、銅素材へのレーザーマーキング
    • 電子部品へのレーザーマーキング
    • 衛生陶器へのレーザーマーキング
    • 指輪・アクセサリーなどへのレーザーマーキング
    • その他、合成ゴム、段ボール、人工皮、超硬合金、ガラスなどへのレーザーマーキング

加工サンプル

ステンレス(SUS304)

銀(Ag)

アルミニウム(Al)

PBT(ポリブチレン・テレフタレート)

PF(フェノール)系複合材・樹脂

ABS(アクリロニトリル・ブタジエン・スチレン)

より詳細な用途例

グリーンレーザーマーカー動画

各種レーザーマーキング可能な材質の一覧表

グリーンレーザーマーカーの特長

主な特長

  • 優れたコストパフォーマンス
  • 金属、樹脂、ガラスなどへのマーキングが可能
  • 水冷
  • お客様によるカスタムが可能
  • マーキングが可能なワークエリアは最大200 × 200 mm
    (f=110 mmのレンズの場合)
  • 最小線幅は約20 μm(f=60 mmのレンズの場合)

その他の特長

  • ガルバノスキャナーにより高速マーキングが可能
  • ランニングコストは電気代のみ
  • インクマーキングのように字が薄くなったり剥がれたりしない
  • 非接触加工
  • AC100V 200V両方対応可能

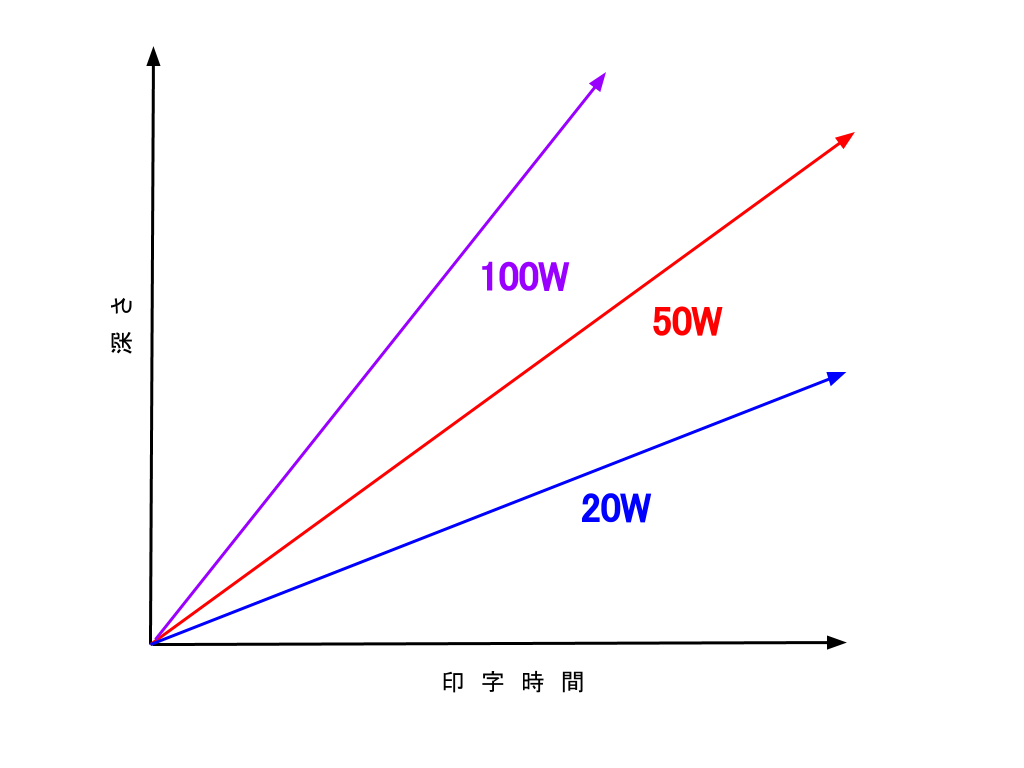

レーザー出力

出力レーザーの調節により、母材に合わせたさまざまな印字に対応。
2種の出力タイプをご用意できます。(20W機、50W機)
レーザー出力

レーザーマーカーと従来のマーキング技術との比較

従来のマーキング技術として、刻印・スタンプ押し、ラベル貼り、インク印字があります。
従来技術と比較したレーザーマーカーの特長は

  • メンテナンス不要(*使用環境によります)
  • 消耗品なし
  • 半永久的に消えない印字が可能
  • 印字内容を自由に作成・変更できます
  • 非接触でマーキングが可能
  • ランニングコストは電気代のみ
  • 印字の度合いを調整可能
関連リンク

加工もできるマーカー機能付き100Wレーザーエングレービング
マーカー機能付き100Wレーザーエングレービングページ

本製品
LMS-GR07W
従来製品
お客様によるカスタム可能 ×
レーザー出力 7 W 20 W
冷却方式 水冷 空冷
電源コンセント 100 V/ 200V 200 V
fθレンズの選択 f=63mm, f=100mm,f=160mm,f=254mm,f=290mm,
f=330mm,f=380mm,f=420mmから選択可能
1 or 2種類のみ
ワークエリア 300mm x 300mm
f=430 mmのレンズの場合
100 mm × 100 mm
最小線幅
スポット径(理論値)
約 20 μm *材料などによる
※f=63mmのレンズの場合
不明
自作 (ご要望に応じて)可能 不可

グリーンレーザーマーカーの構成

グリーンレーザーマーカーは、以下の内容で構成されております。

  • グリーンレーザー発振器、ブレードボード、昇降機付き、
  • ガルバノスキャナー
  • fθレンズ(仕様選択可能)
  • 電源付きコントロールボックス
  • チラー

*制御パソコン別途必要

グリーンレーザーマーカーの構成図

付属品

  • グリーンレーザーマーカー本体一式
  • fθレンズ1個(仕様により追加料金必要)

グリーンレーザーマーカー操作性

制御ソフト

レーザーマーカーシリーズ(CO2、ファイバー、グリーン、UVレーザー)のすべてに共通のレーザーマーカー制御ソフト(Ezcad3/Ezcad2)を搭載。容易に文字、図形、画像をレーザーで印字する事が出来ます。

詳しく見る
文字 True Typeフォント
Image EZCADがインストールされたPC内のフォントを利用可能です。
JSFフォント
Image EZCAD専用フォントです。単線での印字表示が可能となります。
バーコード・QRコード Image  Image 入力した文字・数値をバーコードまたはQRコード(*)に変換し、アウトラインデータを生成します。(*)QRコードは、(株)デンソーウェーブの登録商標です。
DotMatrix Image ドットで表現されているフォントです。
図形 Image 線、自由曲線、四角形、円、楕円、多角形

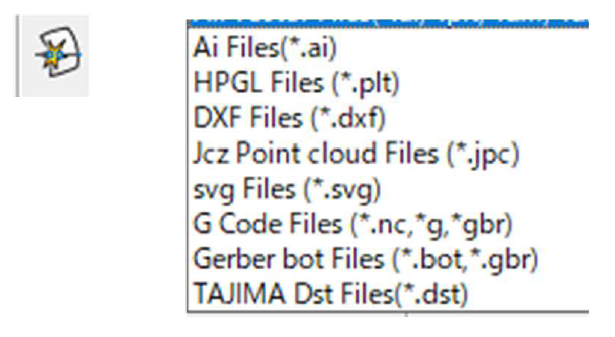

サポートファイル形式 bpm、jpg、gif、fga、png、tif、jptg、tga、ai、dxf、dst、plt、svg、nc、g、gbr
位置決め Image 図形の(X、Y)座標軸での位置決めが出来ます。
レイヤー Image レイヤー毎にレーザーの制御条件を指定できます。
レーザー印字
パラメーター設定
Image 走査スピード、レーザー出力、繰り返し周波数を調整可能
(注記:パラメーター設定項目は機種により異なります)
その他の機能 自動日時印字 自動シリアル番号印字
Image Image
日時や任意のシリアル番号を自動取得、印字可能です。

fθレンズの焦点距離の選択

fθレンズの焦点距離は、63、100、160、254、290、330、380、420 mmから選択することができます。
レンズの焦点距離が長いほど、ワークエリアは大きくなります。

レンズの焦点距離が長いほど、ワークエリアは大きくなります。
ワークエリアとレンズの焦点距離の関係性 ワークエリアとレンズの焦点距離の関係性
レンズ交換図_FLワークエリアとレンズの焦点距離の関係性
レンズの焦点距離が短いほど、スポット径は小さくなります。
スポット径とレンズの焦点距離の関係性 スポット径とレンズの焦点距離の関係性
レンズ交換図_焦点距離スポット径とレンズの焦点距離の関係性

グリーンレーザーマーカーオプション

本グリーンレーザーマーカーとは別に下記も購入することができます。

レンズ各種
f=63、100、160、254、290、330、380、420レンズ

その他

販売実績

企業

  • 産業機械総合商社

よくあるご質問及び弊社回答

製品本体以外にパソコン等は必要でしょうか?
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10で動作確認を行っております。
【パソコンスペックめやす】
OS:windows10 64bit
CPU:インテル core-i シリーズ
ROMメモリ:4GB
USB:3ポート(UVレーザーの場合 装置との接続に2ポート使用します)
2ポート(ファイバーレーザーの場合 装置との接続に1ポート使用します)
客先より、いつもAIやPDF等でデータをもらいますが、それらをデータ変換するソフト等はあるでしょうか?
AI,dxf等のベクトルファイルに対応しております。ただ、バージョンにより非対応の場合があります。
その場合にはビットマップ形式に変換してのご使用を推奨しております。なお、オープンソフトで変換してご使用頂いても、問題はございません。
製品購入時の配送、設置、操作方法の説明等は、御社(光響)で行ってもらえるのでしょうか?
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:90分程度)
装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
製品購入後の操作方法の問い合わせ等は、可能でしょうか?
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
事前にサンプル品をお渡しして、サンプルテストをして頂く事は可能でしょうか?
各種レーザーマーカーの加工材質の比較表のリンク先をご覧ください。(リンク:加工材質の比較
無償と有償の区別につきましては下表をご覧ください。正式なお見積りにつきましてはお問い合わせください。

無償となる内容 有償となる内容
  • レーザーの条件出しを必要としない単なるマーキング
  • 製品の閲覧のみ
  • 左記以外
光響での使用は可能でしょうか?
可能です。お客様が、例えば自社製品へマーキングされたい場合は、最初の1時間は5万円、その後は1時間当たり2万円のお見積りになります。
生産ラインに入れることは可能でしょうか?
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。
レンタルは可能でしょうか?
弊社のレーザー製品サブスクサービスをご覧ください。

製品の保証とアフターサービスについて

保証期間

  • ご購入から1年間

アフターサービス

  • ご利用方法案内とリモート安全講習あり。
  • ご不明点等があった場合、メール、TEL、Webにてご対応致します。
  • 製品にトラブルがあった場合、センドバックサービスでご対応致します。
  • レーザーマーカー製品ご購入者に限り、特別価格でオプションレンズを追加ご購入頂けます。
