T-Spin2X
プラグアンドプレイ動作のために永久磁石を内蔵した、高性能大型スピントロニクステラヘルツ波発生器。
- 800 nm励起に最適化
- LiNbO3などの標準的なテラヘルツ光源を凌駕する性能
- 360°回転マウントに搭載され、テラヘルツ偏光を柔軟に調整可能
- 直径30 mmを超えるコリメートビーム励起に最適
概要
スピントロニクステラヘルツ（THz）エミッタは、スピントロニクス材料を含む最適化された金属薄膜積層構造に基づいています。フェムト秒ポンプパルスを照射すると、テラヘルツパルスが発生します。THz帯域は、スペクトルギャップなく0.1～30 THzの周波数範囲をカバーします1。
エミッタは完全パッシブ構造で、リニアテラヘルツ偏光を容易かつ完全に制御できる統合型磁石設計を採用しています。800 nm励起に最適化されています。
主なメリット
- スペクトルギャップのない超広帯域THz発生
- ポンプパルスエネルギーを高めるための大面積エミッター
- 高いTHz発生効率
- 完全パッシブ動作
- リニアTHz偏光を360°自在に制御できる内蔵マグネット
- 長期安定性
- THzビームパラメータはポンプビームから継承
- 中赤外からX線までの幅広いポンプ波長で高効率を実現
- 反射および透過ジオメトリが可能：THzパルスは前方と後方に同時に放射されます
- ポンプビームとTHzビームの共線性により、THz分光計の容易な実装と簡単なアライメントが可能
アプリケーション
- 超広帯域線形テラヘルツ分光法
- スケールアップによる非線形テラヘルツ分光法の実現
- テラヘルツ近接場顕微鏡
- テラヘルツ走査トンネル顕微鏡
- X線ビームトモグラフィー
- 超高速光検出器（テラヘルツパルスは励起パルスエンベロープによって決定される）
技術データ
| THz帯域幅1,2,3 | 0.1 – 30 THz @ ポンプパルス持続時間15 fs |
|---|---|
| THz電界強度2,3 | >800 kV/cm |
| 理想的な励起条件 | 集束または平行ビーム（直径最大34 mm）、800 nm励起用に最適化 |
| 最大励起フルエンス2 | 0.5 mJ/cm2 |
| 回転マウント | 底部にM4ネジ（ポストは付属しません）があり、Thorlabs, Inc.のRSP2/Mと同一です。 |
| 磁石 | 外径50.8 mm、内径36.3 mm、厚さ7 mm |
| スピントロニクスTHzエミッター | 直径50.8 mm、厚さ0.5 mm |

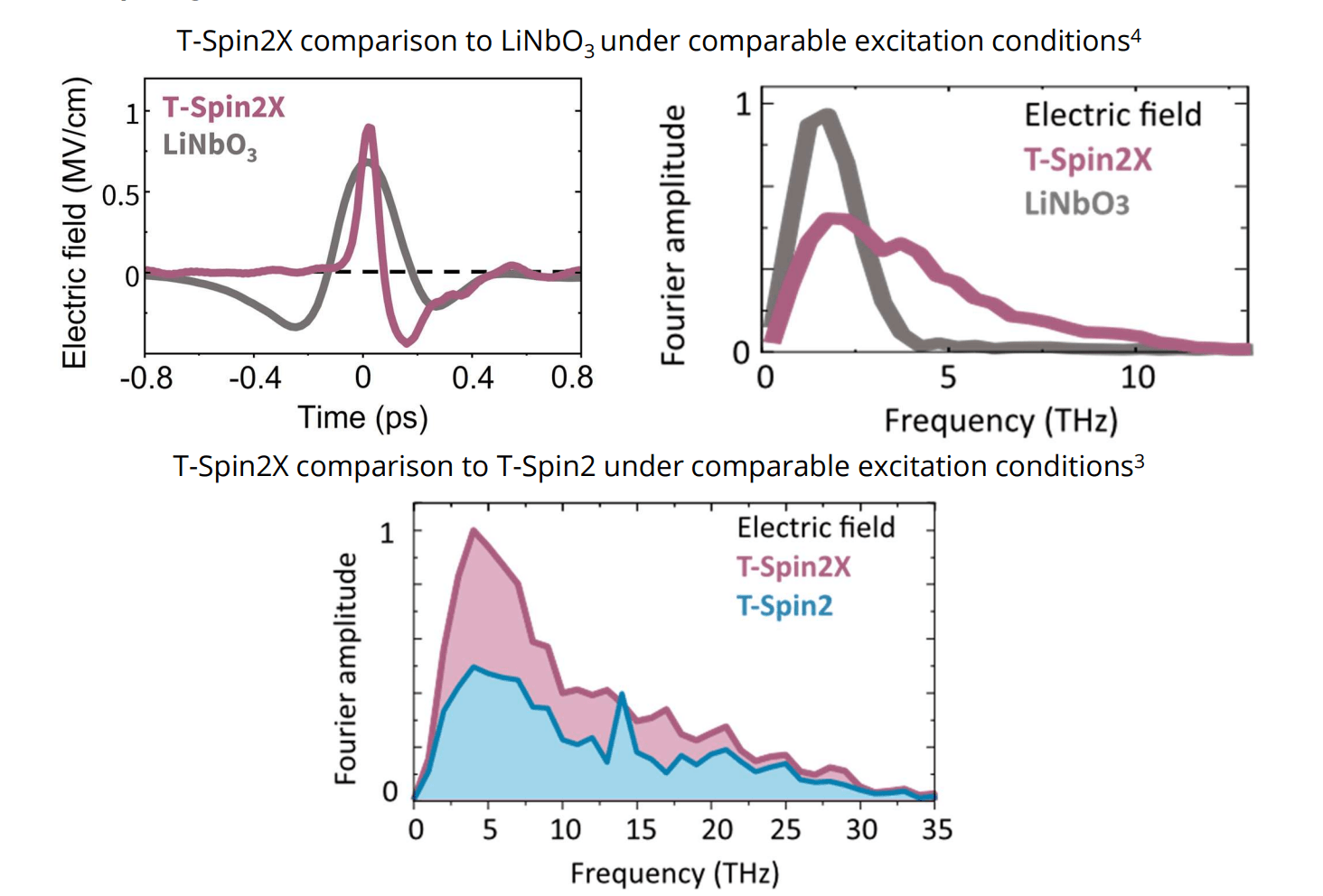

代表的な測定データ1,2
1 実際のテラヘルツ帯域幅は励起パルス幅に依存し、実験条件によって変動する場合があります。テラヘルツ帯域幅は、励起パルス幅にほぼ反比例します。
2 代表値です。実際の値は、実験条件によって変動する場合があります。
3 波長785 nmを中心とする15 fsの励起パルス、80 MHzの繰り返し周波数、80 mWの励起パワー、約0.5 mJ/cm²の励起フルエンスで得られた値です。
4 波長800 nmを中心とする45 fsの励起パルス、1 kHzの繰り返し周波数、5 Wの励起パワー、約0.5 mJ/cm²の励起フルエンスで得られた値です。
