T-Spin1
概要
スピントロニクステラヘルツ（THz）エミッタは、スピントロニクス材料を含む最適化された金属薄膜積層構造に基づいています。フェムト秒ポンプパルスを照射すると、テラヘルツパルスが発生します。THz帯域は、スペクトルギャップなく0.1～30THzの周波数範囲をカバーします1。このエミッタは、一体型磁石設計を含む完全パッシブ構造で、線形テラヘルツ偏光を容易かつ完全に制御できます。
主なメリット
- スペクトルギャップのない超広帯域THz発生
- 高いTHz発生効率
- 完全パッシブ動作
- リニアTHz偏光を360°自在に制御できる内蔵マグネット
- 長期安定性
- 多様な光学系に対応
- THzビームパラメータはポンプビームから継承
- 中赤外からX線までの幅広いポンプ波長で高い効率を実現
- 反射および透過ジオメトリが可能：THzパルスは前方と後方に同時に放射されます
- ポンプビームとTHzビームの共線性により、THz分光計の容易な実装と簡単なアライメントが可能
アプリケーション
- 超広帯域線形テラヘルツ分光法
- スケールアップによる非線形テラヘルツ分光法の実現
- テラヘルツ近接場顕微鏡
- テラヘルツ走査トンネル顕微鏡
- X線ビームトモグラフィー
- 超高速光検出器（テラヘルツパルスは励起パルスエンベロープによって決定される）
技術データ
| THz帯域幅1,2,3 | 0.1 – 30 THz @ ポンプパルス持続時間15 fs |
|---|---|
| THz電界強度2,3 | 100 V/cm |
| 理想的な励起条件 | 集束ポンプビーム （≤ 4 mm 直径） |
| 最大励起フルエンス3 | 0.5 mJ/cm2 |
| 回転マウント | 底部にM4ネジ穴あり（ポストは付属しません）。Thorlabs,Inc.のRSP05/Mと同一製品です。 |
| 磁石 | 外径12.0 mm、内径6.0 mm、厚さ3.0 mm |
| スピントロニクスTHzエミッター | 直径12.7 mm、厚さ0.5 mm |

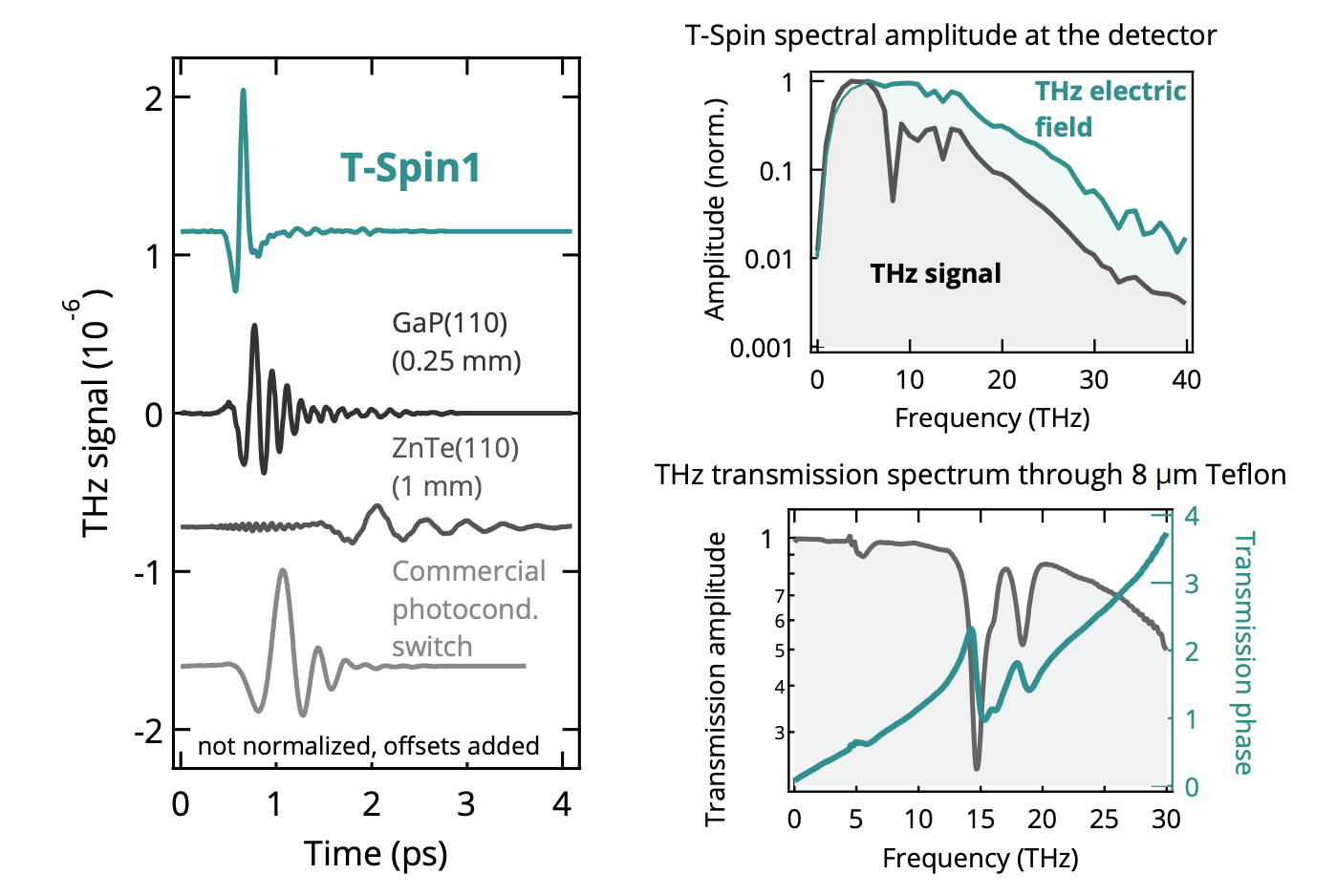

代表的な測定データ1,2,3
1 実際のテラヘルツ帯域幅は励起パルス幅に依存し、実験条件によって変動する場合があります。テラヘルツ帯域幅は、励起パルス幅にほぼ反比例します。
2 波長785 nmを中心とする15 fsの励起パルス、80 MHzの繰り返し周波数、80 mWの励起パワー、約0.5 mJ/cm²の励起フルエンスで得られた値です。
3 代表値です。実際の値は、実験条件によって変動する場合があります。
