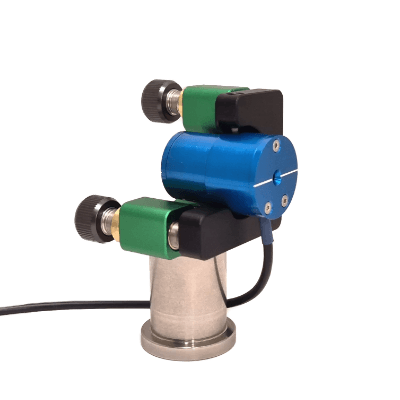

電気光学変調
Photonics Technologiesでは、レーザー光の位相と振幅を電子的に制御するための様々な電気光学変調システムを製造しています。これには、電気光学変調器（EOM）や電気光学増幅器（EOA）が含まれます。
Photonics Technologiesの電気光学変調システムは、高電圧ドライバを使用せずに固定周波数変調を実現します。お客様の光学システムに組み込むことを想定して特別に設計されており、原子または分子遷移へのレーザーロック用途向けに当社独自の基準分光セルを追加することで実現します。また、標準的な1インチ光学ミラーマウントに適合するように設計されているため、お客様の光学システムへの統合も容易です。
電気光学変調器は、単一周波数レーザービームの波長安定化が必要とされる研究用途に最適なソリューションです。
応用例としては、高分解能同期技術のための単一周波数レーザーにおけるサイドバンドの生成が挙げられる。例えば、パウンド・ドレバーホール共振器同期や周波数変調飽和分光法などである。この場合、電気光学変調器はプローブビームを変調し、メインビームは変調しない。
電気光学変調器の非常に一般的な用途の一つは、光共振器の安定化である。
光電増幅器
電気光学増幅器は、広帯域高周波増幅器です。
この技術は、利用可能な変調信号がピーク値で1V未満である電気光学変調器で使用するために設計されています。
1Vのピークツーピーク入力により、約10Vの出力信号が生成され、これを使用してPhotonics Technologiesの電気光学変調器を駆動できます。
この光電増幅器は、最大150MHzの信号を20dBのゲインで増幅するのに適しています。低出力発振器（例えば300mV）の信号増幅にも使用できます。
このアンプは、利用可能な変調信号が1Vピークツーピーク以下の場合に特に優れた性能を発揮し、信号を効果的に増幅して最適なパフォーマンスを実現します。1Vピークツーピークの信号を入力すると、アンプは約10Vの出力を生成し、これはPhotonics Technologiesの電気光学変調器EOM-01を駆動するのに最適です。
最大150MHzの信号に対応するように設計されたこの電気光学アンプは、20dBという高いゲインを備えているため、幅広い高周波アプリケーションに適しています。この大きなゲインにより、低電力信号でも効果的に増幅できるため、電気光学システムの性能が向上します。
Photonics Technologiesの電気光学増幅器は、低電力発振器の増幅に特に有効です。例えば、わずか300mVの入力信号を大幅に増幅し、様々な用途に必要な電力を供給できます。そのため、信号の完全性と強度を維持することが重要なシステムにおいて、この増幅器は不可欠なコンポーネントとなります。
仕様
| 周波数特性 | 0.4MHz to 150MHz |
|---|---|
| ゲイン | 20dB |
| 最大入力電圧 | 1 Volt |
| 最大出力電圧 | 10 Volts |
| 入出力インピーダンス | 50 Ohms |
| コネクタ | BNC |
| サイズ | 67mm x 204mm x 180mm |
| 重量 | 1.6Kg |
| 電源 | 240Vac 50VA（110Vオプションあり） |
