Pelham Research Optical (PRO) – VUV/UV Broadband Filters

• 0.5″ Dia. x 2 mm
• 1.0″ Dia. x 2.5 mm
• 2.0″ Dia. x 4 mm

基板仕様

• 外径公差：+0.00/-0.005インチ
• 厚さ公差：±0.25 mm
• 面精度：<2波長（632.8 nm）
• 平行度：<3 arc min
• スクラッチ/ディグ：20-10
• 面取り：0.3～0.5 mm × 45度
• 有効径：中心部 85%

Pelham Research Optical (PRO) 社の標準VUV-UVブロードバンド（BB）光学フィルターは、波長にもよりますが、一般的に約35 nm～50 nm（半値幅：FWHM）の帯域幅と30%以上の透過率を有しています。可視光の遮断性能（リジェクション）は、通常10⁻³～10⁻⁴レベルです。コーティング加工は、お客様から支給された基板への施工に加え、図面に基づいた完全な製品（完成品）としての製造・供給も可能です。

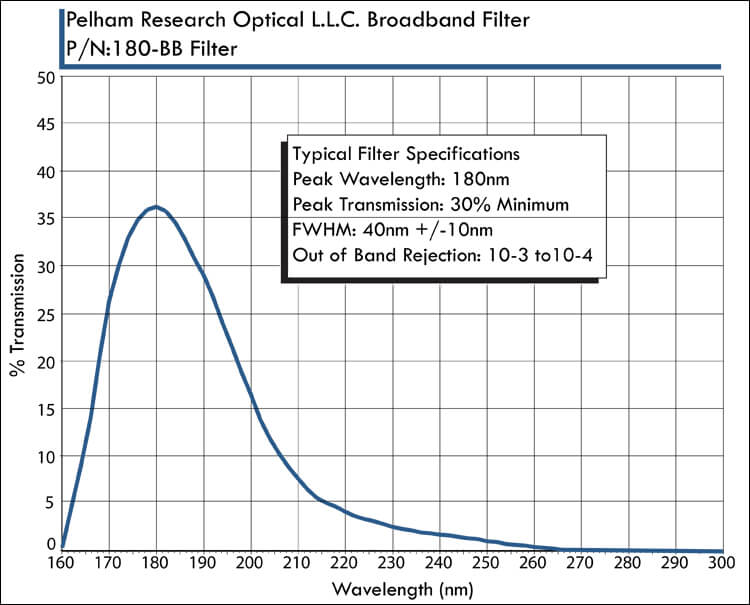

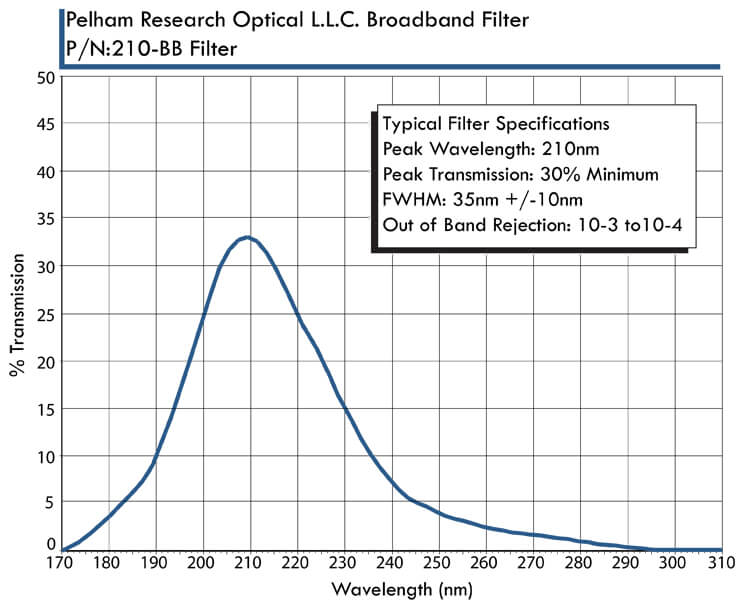

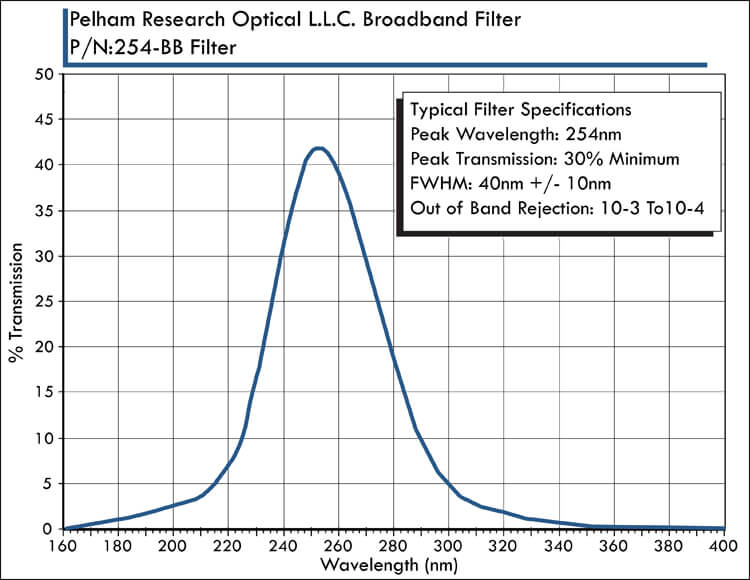

130 nm～170 nm帯のブロードバンド（BB）フィルターは、高純度VUVグレードのMgF₂（フッ化マグネシウム）、CaF₂（フッ化カルシウム）、および人工石英基板を用いて製造されます。180 nm～320 nm帯のフィルターはUVグレードの合成石英を用いて製造され、保護強化のためにカバーガラスの装着やエッジシール加工を施すことも可能です。詳細については、カバーおよびエッジシール加工に関するデータシートをご参照ください。

VUV-UVブロードバンド（BB）フィルターの主な用途
天文学、分析・バイオテクノロジー機器、元素分析、環境モニタリング、フィルター式分光法など。
