UVメタリックニュートラルデンシティ(UVND)フィルター
基板サイズ
- 0.5″ Dia. x 2mm
- 1.0″ Dia. x 2.5mm
- 2.0″ Dia. x 4mm
基板仕様
- 外径公差: +0.00/-0.005インチ
- 厚さ公差: +/-0.25 mm
- 面精度: <2波長 (632.8 nm)
- 平行度: <3 arc min
- スクラッチ/ディグ: 20-10
- 面取り: 0.3～0.5 mm x 45度
- 有効径: 中心部85%
Pelham Research Optical (PRO) 社の標準UV金属製ニュートラルデンシティ（UVND）フィルターは、0.3から4.0の光学濃度（OD）で提供されています。PROのUV用NDフィルターは、200 nmから320 nmの波長範囲において透過光の強度を均一に減衰させます。その仕組みは、反射・透過・吸収の組み合わせを利用して所望の光学濃度を実現するものです。お客様から支給された材料へのコーティング加工に加え、図面に基づいた完全な製品（ビルド・トゥ・プリント）としての供給も可能です。
低出力用途（顕微鏡観察や光学校正など）向けの金属製NDフィルターです。
PROのNDフィルターはすべて、表面保護および端面封止（エッジシール）が施されています。
仕様表
リンクのついた波長をクリックすると、曲線が表示されます。
| 光学濃度 (O.D.) | 公称透過率 | 伝達公差 プラスまたはマイナス %T | 0.5″ Dia | 1″ Dia | 2″ Dia |
|---|---|---|---|---|---|
| 0.3 | 50% | ± 8% T | 0.3UVND-.5D | 0.3UVND-1D | 0.3UVND-2D |
| 0.5 | 30% | ± 5% T | 0.5UVND-.5D | 0.5UVND-1D | 0.5UVND-2D |
| 1.0 | 10% | ± 2.5% T | 1UVND-.5D | 1UVND-1D | 1UVND-2D |
| 1.5 | 3% | ± 0.7% T | 1.5UVND-.5D | 1.5UVND-1D | 1.5UVND-2D |
| 2.0 | 1% | ± 0.4% T | 2UVND-.5D | 2UVND-1D | 2UVND-2D |
| 3.0 | 0.10% | ± 0.06% T | 3UVND-.5D | 3UVND-1D | 3UVND-2D |
| 4.0 | 0.01% | ± 0.008% T | 4UVND-.5D | 4UVND-1D | 4UVND-2D |

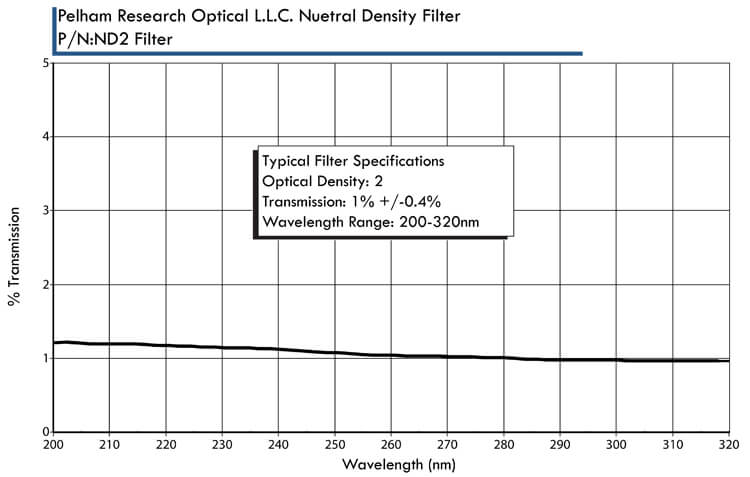

Pelham Research Optical社のすべてのフィルターには、UV領域における分光特性を詳述した、個別のUV透過率（%）校正曲線が付属しています。
