Oriental laser – ダイオードレーザー – 水冷

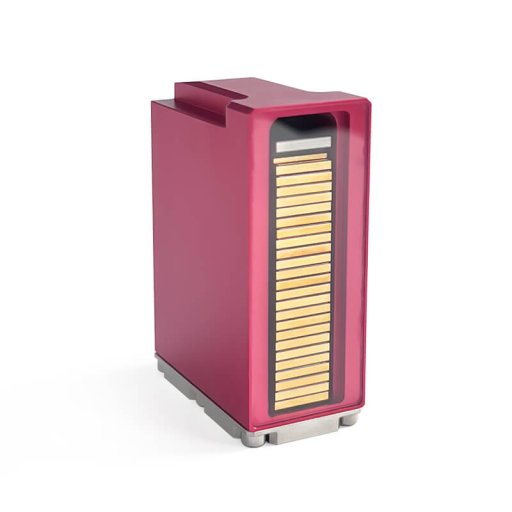

OL(S) Series -24
マイクロチャンネル冷却、縦型ダイオードレーザスタック
– CW 960W 1440W 2000W 3000W
– QCW 2.4KW 4.8KW 10KW 最大25KW 高デューティサークル付き
特徴
- マイクロチャンネル冷却技術に基づく
- 防塵・防滴の完全密閉構造。
- 垂直方向に最大64本、その他の本数はご要望に応じます。
- 1台あたり960 W～3000 Wの連続光出力。
- バー1本の出力は最大500 W、1台の装置の最大出力は25 kWに達します。
代表的なモデル
| Model | ピーク電力 | バーあたりのパワー | バーの数 | 最大負荷サークル |
|---|---|---|---|---|
| VS-MI-24-500-SW808-OL(s)-24 | 12 KW | 500 W | 24 | 4% |
| VS-MI-24-200-SW808-OL(s)-24 | 4.8 KW | 200 W | 24 | 20% |
| VS-MI-24-100-SW808-OL(s)-24 | 2.4 KW | 100 W | 24 | 60% |
| VS-MI-24-60-SW808-OL(s)-24 | 1440 W | 60 W | 24 | CW |
| VS-MI-24-40-SW808-OL(s)-24 | 960 W | 40 W | 24 | CW |
技術パラメーター
| Product | VS-MI-24-40/60/100/200/300/500-OL（S）⁴ | |||||
|---|---|---|---|---|---|---|
| 動作モード | CW | QCW | ||||
| サブマウントあたりの電力（W） | 40 | 60 | 100 | 200 | 300 | 500 |
| 中心波長³ at 25℃¹（nm） | 808 ±3 or rainbow | |||||
| 1スタック内のサブマウント数² | 24 | |||||
| バーあたりの標準ピッチ（mm） | 1.8 | |||||
| 高速軸発散（90%）（degrees） | <70 or FAC <1 | |||||
| 低速軸発散（90%）（degrees） | <10 | |||||
| スペクトル幅（FWHM）（nm） | <3 | |||||
| 波長温度. 係数（nm/℃） | ~0.28 | |||||
| 動作電流（A） | <40 | <60 | 100 | <185 | <275 | <465 |
| 標準スレッショルド電流（A） | <7 | <12 | <15 | <25 | <25 | <30 |
| 最大デューティサークル（%） | / | / | 60 | 20 | 10 | 4 |
| バーあたりの動作電圧（V） | <2 | |||||
| バーあたりのスロープ効率（W/A） | >1.15 | |||||
| 動作温度範囲（℃） | +20 to 30 | |||||
| 保存温度範囲（℃） | 0 to 55 | |||||
| 動作条件 | 結露のない環境、クリーニングルーム | |||||
| 期待寿命 | 10000 hours | 10⁹ shots | ||||
| 冷却条件 | ||||||
| バーあたりの流量（L/min） | 0.3 +-10% | |||||
| 水温（℃） | 25+-3 | |||||
| 水質 | 脱イオン水2～10 µs/cm、パーティクルフィルター<25 µm | |||||
| 冷却システム | 銅と組み合わせるとガルバニ元素を形成するような材料は使用しないでください。 | |||||
- 上記のデータは、特に断りのない限り、水温25℃の試験環境に基づくものです。
- 各装置は50バールまで対応可能です。ご要望に応じて、異なるバー数のカスタム構成も可能です。
- レインボー波長は、ご要望に応じて792 nmから814 nmまで選択可能です。
- この構成はOL(S)-24構造設計を採用しています。お客様のご要望に応じて、構造オプションのカスタマイズが可能です。

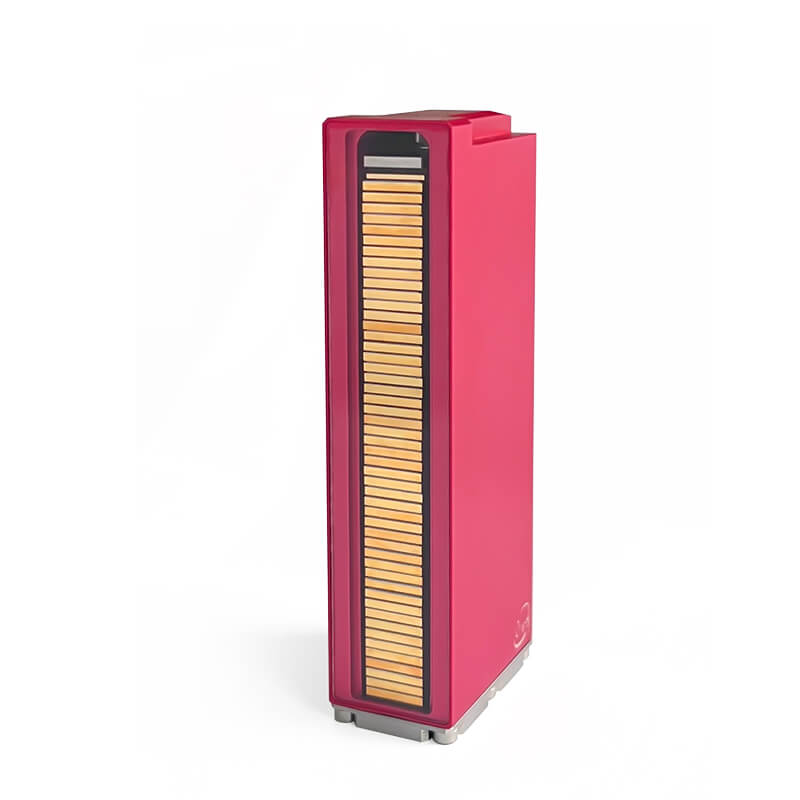

OL(S) Series -50
マイクロチャンネル冷却、縦型ダイオードレーザスタック
特徴
- マイクロチャンネル冷却技術に基づく。
- ホコリや結露を防ぐ完全密閉構造。
- 垂直方向に最大64本、その他の本数もご相談に応じます。
- 960 W～3000 Wの連続光出力。
- 1本のバー出力は最大500 W、1台の装置の最大出力は25 kWに達します。
代表的なモデル
| Model | ピーク電力 | バーあたりのパワー | バーの数 | 最大負荷サークル |
|---|---|---|---|---|
| VS-MI-50-500-SW808-OL(s)-50 | 25 KW | 500 W | 50 | 4% |
| VS-MI-50-200-SW808-OL(s)-50 | 10 KW | 200 W | 50 | 20% |
| VS-MI-50-100-SW808-OL(s)-50 | 5 KW | 100 W | 50 | 60% |
| VS-MI-50-60-SW808-OL(s)-50 | 3000 W | 60 W | 50 | CW |
| VS-MI-50-40-SW808-OL(s)-50 | 2000 W | 40 W | 50 | CW |
技術パラメーター
| Product | VS-MI-50-40/60/100/200/300/500-OL（S）⁴ | |||||
|---|---|---|---|---|---|---|
| 動作モード | CW | QCW | ||||
| サブマウントあたりの電力（W） | 40 | 60 | 100 | 200 | 300 | 500 |
| 中心波長³ at 25℃¹（nm） | 808 ±3 or rainbow | |||||
| 1スタック内のサブマウント数² | 25-50 | |||||
| バーあたりの標準ピッチ（mm） | 1.8 | |||||
| 高速軸発散（90%）（degrees） | <70 or FAC <1 | |||||
| 低速軸発散（90%）（degrees） | 10 | |||||
| スペクトル幅（FWHM）（nm） | 3 | |||||
| 波長温度. 係数（nm/℃） | ~0.28 | |||||
| 動作電流（A） | <40 | <60 | 100 | <185 | 275 | 465 |
| 標準スレッショルド電流（A） | <7 | <12 | <15 | <25 | <25 | <30 |
| 最大デューティサークル（%） | / | / | 60 | 20 | 10 | 4 |
| バーあたりの動作電圧（V） | <2 | |||||
| バーあたりのスロープ効率（W/A） | >1.15 | |||||
| 動作温度範囲（℃） | +20 to 30 | |||||
| 保存温度範囲（℃） | 0 to 55 | |||||
| 動作条件 | 結露のない環境、クリーニングルーム | |||||
| 期待寿命 | 10000 hours | 10⁹ shots | ||||
| 冷却条件 | ||||||
| バーあたりの流量（L/min） | 0.3 +-10% | |||||
| 水温（℃） | 25+-3 | |||||
| 水質 | 脱イオン水2～10 μs/cm、パーティクルフィルター<25 μm | |||||
| 冷却システム | 銅と組み合わせるとガルバニ元素を形成するような材料は使用しないでください。 | |||||
- 上記のデータは、特に断りのない限り、水温25℃の試験環境に基づくものです。
- 各装置は50バールまで対応可能です。ご要望に応じて、異なるバー数のカスタム構成も可能です。
- レインボー波長は、ご要望に応じて792 nmから814 nmまで選択可能です。
- この構成はOL(S)-24とOL(S)-50の構造設計を採用しています。お客様のご要望に応じて、構造オプションのカスタマイズが可能です。

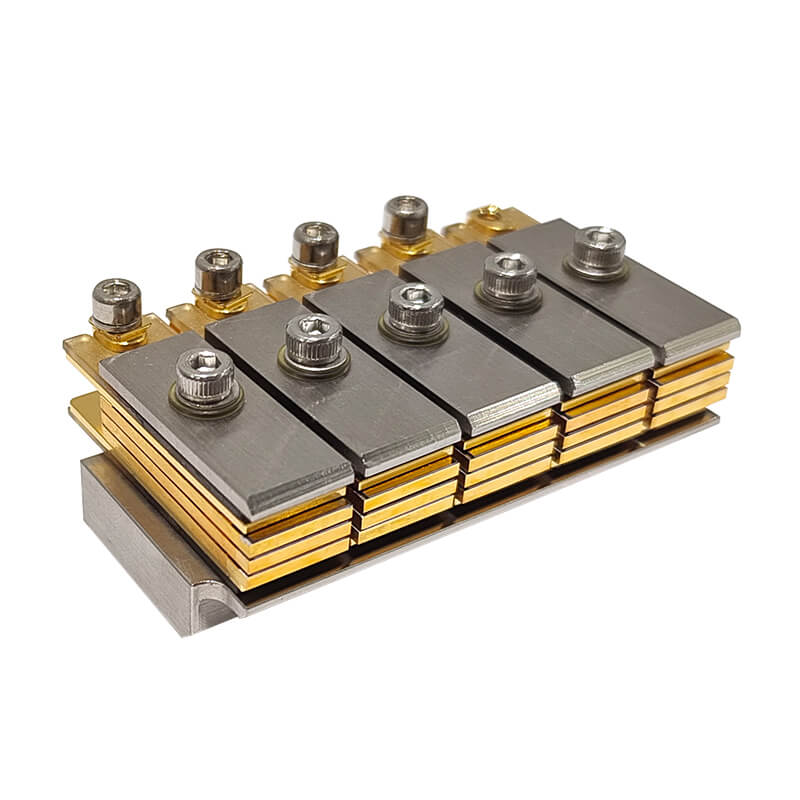

HS-MI-400-5x2P-40-CW; HS-MI-600-5x3P-40-CW; HS-MI-1000-5x2P-100-QCW; HS-MI-1500-5x3P-100-QCW
ダイオードレーザー（水冷）
技術パラメーター
| Model No. | HS-MI-600-5x2P-40-CW | HS-MI-600-5x3P-40-CW | HS-MI-1000-5x2P-100-QCW | HS-MI-1500-5x3P-100-QCW |
|---|---|---|---|---|
| 光学パラメータ | ||||
| 出力電力（W） | 400 | 600 | 1000 | 1500 |
| 中心波長 at 25℃（nm）² | 808 | |||
| スタック本数 | 10 | 15 | 10 | 15 |
| 各バー出力（W） | 40 | 100 | ||
| 中心波長変動 at 25 ℃（nm）² | ±2 | |||
| 代表スペクトル帯域幅（FWHM） | <3 | |||
| 発散（degree）（FWHM） | <39⊥<10‖ | |||
| 偏波 | TE | |||
| 波長シフト（nm/℃） | ～0.28 | |||
| 電気的パラメータ | ||||
| 動作モード | CW | QCW | ||
| 最大デューティ・サイクル（%） | / | 40 | ||
| パルス長（us） | / | 50～250 | ||
| 周波数（Hz） | / | 1～2000 | ||
| スレッショルド電流 | 7 | 18 | ||
| 動作電流（A） | 38 | 100 | ||
| 動作電圧（V） | 10 | 15 | 10 | 15 |
| 標準傾斜（W/A） | >1.1 | |||
| 電気光学変換効率（%） | >50 | |||
| 熱パラメータ | ||||
| 動作温度（℃） 保存温度 | -40～60 | |||
| 保存温度（℃） 保存湿度 | -50～85 | |||
| 保存湿度 | <70 | |||
| 冷却 | 水冷式 | |||
- 放熱条件に応じて、1つのデバイス内の各バーの波長を配置し、組み合わせることができます。
- 上記パラメータはヒートシンク温度25℃で測定。
- ヒートシンクの構造は、お客様のご要望に応じてカスタマイズ可能です。
VS-MI-40-CW-JO02; VS-MI-100-QCW-JO02
ダイオードレーザー（水冷）
技術パラメーター
| Model No. | VS-MI-40-CW-JO02 | VS-MI-100-QCW-JO02 |
|---|---|---|
| 光学パラメータ | ||
| 出力 ピークパワー（W） | 40 | 100 |
| 中心波長 at 25℃（nm）² | 808 | |
| スタック本数 | 1 | |
| 各バーパワー（W） | 40 | 100 |
| 中心波長変動 at 25℃（nm）² | ±2 | |
| 代表スペクトル帯域幅（FWHM） | <3 | |
| 発散（degree）（FWHM） | <39⊥<10‖ or FAC | |
| 偏波 | TE | |
| 波長シフト（nm/℃） | ～0.28 | |
| 電気的パラメータ | ||
| 動作モード | CW | QCW |
| 最大デューティ・サイクル（%） | / | 40 |
| パルス長（us） | / | 200-1000 |
| 周波数（Hz） | / | 0-1000 |
| スレッショルド電流 | ≦7 | ≦18 |
| 動作電流（A） | ≦40 | ≦100 |
| 動作電圧（V） | ≦2 | |
| 標準傾斜（W/A） | >1.1 | |
| 電気光学変換効率（%） | >50 | |
| 熱パラメータ | ||
| 動作温度（℃） 保存温度 | -40～60 | |
| 保存温度（℃） 保存湿度 | -50～85 | |
| 保存湿度 | <70 | |
| 冷却 | 伝導冷却式 | |
- バーピッチは0.4-3 mmで、デザインによって異なります。
- 放熱条件に応じて、各バーの波長を組み合わせて使用することができます。
- 上記のパラメータは、ヒートシンク温度65℃で測定したものです。
- ヒートシンクの構造は、お客様の特別なご要望に応じてカスタマイズ可能です。
