Oriental laser – ダイオードレーザー – 伝導率 冷却

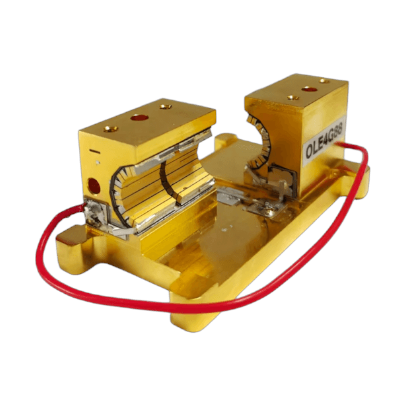

ARC-C-4800-24-200E-4A6
4800W 伝導冷却ダイオードレーザスタック
技術パラメーター
| Model No. | ARC-C-4800-24-200E-4A6 |
|---|---|
| 光学パラメータ | |
| 出力 ピークパワー（W） | 4800 |
| 中心波長 at 65℃（nm）² | 808 or 792-814 multi wavelength |
| スタック本数 | 24 |
| 各バーパワー（W） | 200 |
| バーピッチ（mm）¹ | 0.43-3 |
| 65℃における中心波長変動（nm）² | 808 or 792-814 multi-wavelength |
| 代表スペクトル帯域幅（FWHM） | <3 |
| 発散角（度）（FWHM） | <39⊥<10‖ or FAC |
| 偏波 | TE |
| 波長シフト（nm/℃） | ～0.28 |
| 電気的パラメータ | |
| 動作モード | QCW |
| 最大デューティ・サイクル（%） | ≦0.5% |
| パルス長（us） | 50～250 |
| 周波数（Hz） | 1～25 |
| 動作電流（A） | ≦200 |
| 動作電圧（V） | ≦24 |
| 典型的な勾配（W/A） | >1.1 |
| 電気光学変換効率（%） | >50 |
| 熱パラメータ | |
| 動作温度（℃） | -40～60 |
| 保存温度（℃） | -50～85 |
| 保存湿度（%） | <70 |
| 冷却 | 伝導冷却式 |
| サイズ（mm） | 72×41×24.8 |
- バーピッチは0.43～3 mmで、デザインにより異なります。
- 放熱条件に応じて、1つのデバイス内の各バーの波長を配置し、組み合わせることができます。
- 上記パラメータは、ヒートシンク温度65℃で測定。
- ヒートシンクの構造は、お客様の特別なご要望に応じてカスタマイズ可能です。

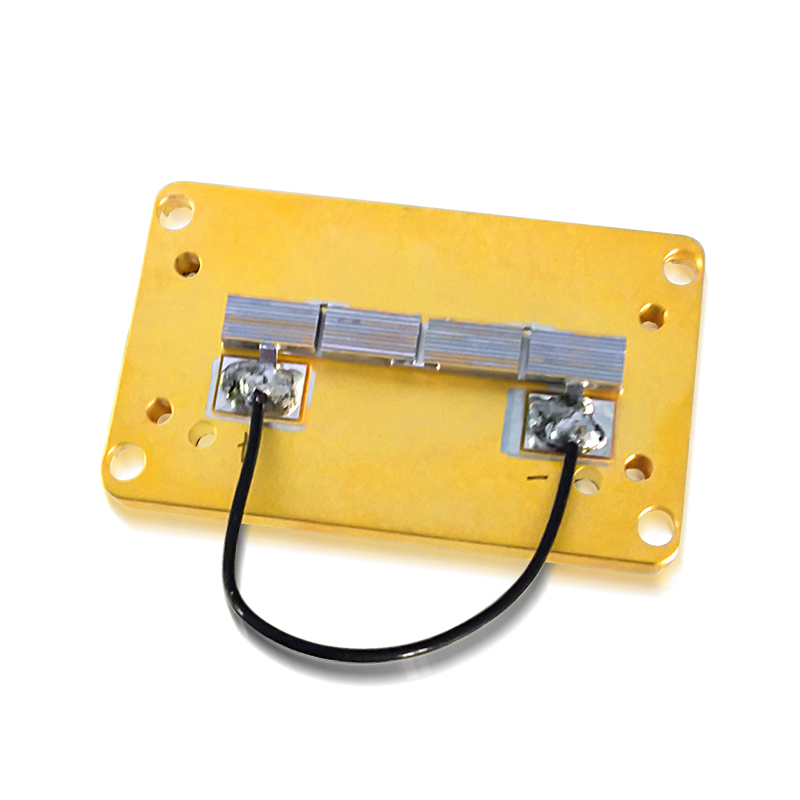

MZ-C-4000-40-100
ダイオードレーザー（伝導冷却）
技術パラメーター
| Model No. | MZ-C-4000-40-100 |
|---|---|
| 光学パラメータ | |
| 出力 ピークパワー（W） | 4000 |
| 中心波長 at 65℃（nm）² | 808 |
| スタック本数 | 40 |
| 各バーパワー（W） | 100 |
| バーピッチ（mm）¹ | 0.4～3 |
| 65℃における中心波長変動（nm）² | ±2 |
| 代表スペクトル帯域幅（FWHM） | <3 |
| 発散角（degree）（FWHM） | <39⊥<10‖ |
| 偏波 | TE |
| 波長シフト（nm/℃） | ～0.28 |
| 電気的パラメータ | |
| 動作モード | QCW |
| 最大デューティサイクル（%） ⁵ | ≦2% |
| パルス長（us） | 50～250 |
| 周波数（Hz） | 1～1000 |
| 動作電流（A） | ≦100 |
| 動作電圧（V） | ≦80 |
| 標準傾斜（W/A） | >1.1 |
| 電気光学変換効率（%） | >50 |
| 熱パラメータ | |
| 動作温度（℃） | -40～60 |
| 保存温度（℃） | -50～85 |
| 保存湿度 | <70 |
| 冷却 | 伝導冷却 |
- バーピッチは0.4-3 mmで、デザインにより異なります。
- 放熱条件に応じて、各バーの波長を組み合わせて使用することができます。
- 上記のパラメータは、ヒートシンク温度65℃で測定したものです。
- ヒートシンクの構造は、お客様の特別なご要望に応じてカスタマイズすることができます。
- 最大デューティーサークルは、ピーク電力、バーピッチ、ヒートシンク温度に依存します。高デューティーサークルはスパン寿命を縮めます。
MZ-C-3200-32-100E-MZ03
ダイオードレーザー（伝導冷却）
技術パラメーター
| Model No. | MZ-C-3200-32-100E-MZ03 |
|---|---|
| 光学パラメータ | |
| 出力 ピークパワー（W） | 3200 |
| 中心波長 at 65℃（nm）² | 808 |
| スタック本数 | 32 |
| 各バーパワー（W） | 100 |
| バーピッチ（mm）¹ | 1.1 |
| 65℃における中心波長変動（nm）² | ±2 |
| 代表スペクトル帯域幅（FWHM） | <3 |
| 発散角（degree）（FWHM） | <39⊥<10‖ |
| 偏波 | TE |
| 波長シフト（nm/℃） | ～0.28 |
| 電気的パラメータ | |
| 動作モード | QCW |
| 最大デューティ・サイクル（%） | ≦2% |
| パルス長（us） | 50～250 |
| 周波数（Hz） | 1～100 |
| 動作電流（A） | ≦200 |
| 動作電圧（V） | ≦10 |
| 典型的な勾配（W/A） | >1.1 |
| 電気光学変換効率（%） | >50 |
| 熱パラメータ | |
| 動作温度（℃） | -40～60 |
| 保存温度（℃） | -50～85 |
| 保存湿度 | <70 |
| 冷却 | 伝導冷却 |
- バーピッチは0.43-3 mmで、デザインにより異なります。
- 放熱条件に応じて、1つのデバイス内の各バーの波長を配置し、組み合わせることができます。
- 上記のパラメータは、ヒートシンク温度65℃で測定したものです。
- ヒートシンクの構造は、お客様の特別なご要望に応じてカスタマイズ可能です。

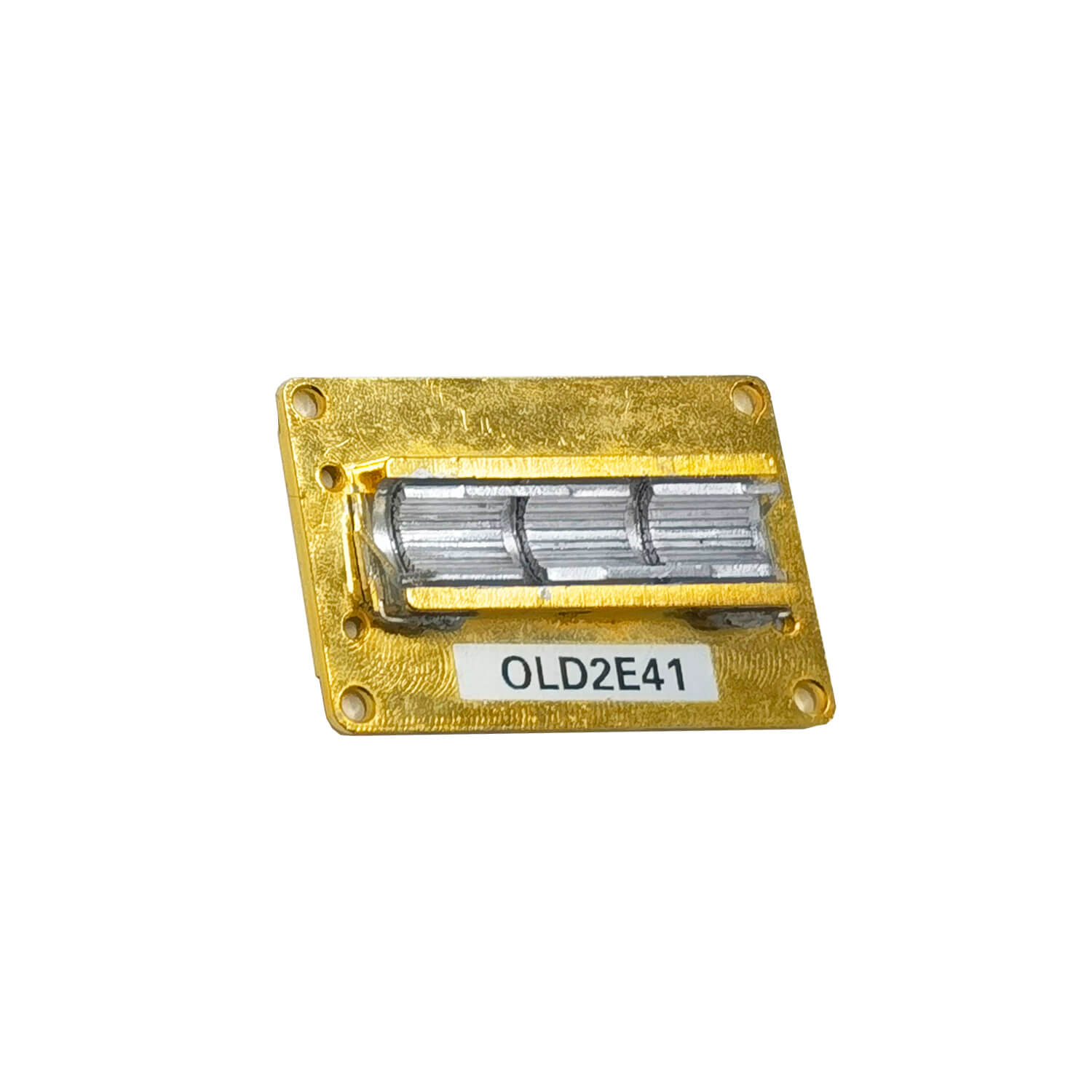

ARC-C-3000-30-100-XBH03
ダイオードレーザー（伝導冷却）
技術パラメーター
| Model No. | ARC-C-3000-30-100-XBH03 |
|---|---|
| 光学パラメータ | |
| 出力 ピークパワー（W） | 3000 |
| 中心波長 at 65℃（nm）² | 808 |
| スタック本数 | 30 |
| 各バーパワー（W） | 100 |
| バーピッチ（mm）¹ | 0.4～3 |
| 65℃における中心波長変動（nm）² | ±2 |
| 代表スペクトル帯域幅（FWHM） | <3 |
| 発散角（degree）（FWHM） | <39⊥<10‖ |
| 偏波 | TE |
| 波長シフト（nm/℃） | ～0.28 |
| 電気的パラメータ | |
| 動作モード | QCW |
| 最大デューティサイクル（%） ⁵ | ≦2% |
| パルス長（us） | 50～250 |
| 周波数（Hz） | 1～1000 |
| 動作電流（A） | ≦100 |
| 動作電圧（V） | ≦60 |
| 標準傾斜（W/A） | >1.1 |
| 電気光学変換効率（%） | >50 |
| 熱パラメータ | |
| 動作温度（℃） | -40～60 |
| 保存温度（℃） | -50～85 |
| 保存湿度 | <70 |
| 冷却 | 伝導冷却 |
- バーピッチは0.4-3 mmで、デザインにより異なります。
- 放熱条件により、各バーの波長を組み合わせることができます。
- 上記のパラメータは、ヒートシンク温度65℃で測定したものです。
- ヒートシンクの構造は、お客様の特別なご要望に応じてカスタマイズすることができます。
- 最大デューティーサークルは、ピーク電力、バーピッチ、ヒートシンク温度に依存します。高デューティーサークルはスパン寿命を縮めます。
