ELシリーズ
この電気レンズシリーズは、世界中の光学システムに高速かつ信頼性の高い焦点制御を提供します。微弱な電流で焦点距離を精密に制御することで、かさばる機構を排除し、コンパクトで耐久性の高い設計を実現します。
応答時間が1～25ミリ秒、開口径が3～16 mmのELシリーズは、マシンビジョンや顕微鏡検査から眼科、レーザー加工、3Dイメージングまで、幅広い用途で信頼されています。
製品バリエーション

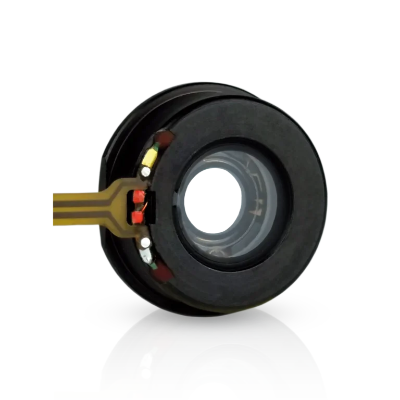

EL-3-10
コンパクトで超高速なフォーカス制御
EL-3-10は、スペースが限られた環境でもOEM製品にシームレスに統合できるよう設計されています。Optotune独自の形状変化レンズ技術と「プッシュプル」アーキテクチャを採用することで、凹面から凸面への切り替えを1ミリ秒未満で実現します。堅牢なボイスコイルアクチュエータにより、過酷な環境や幅広い温度範囲でも信頼性の高い性能を発揮します。
主な利点
- 超高速応答時間（<1 ms）
- 26ジオプトリーの広い焦点距離範囲
- 極めて低い消費電力（±5ジオプトリーで15 mW未満）
- 過酷な環境下でも10億回以上の動作を安定して実現

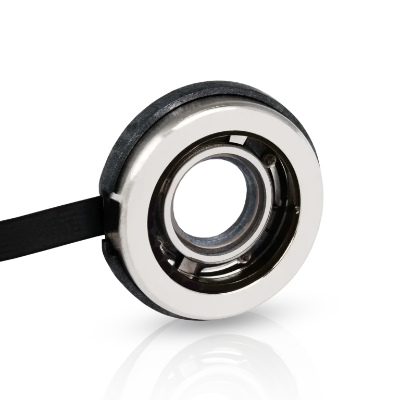

EL-7-20-TC
性能とコストの完璧なバランス
EL-7-20-TCは、優れた再現性を損なうことなく高い再現性を実現したいコンパクトシステムに最適です。非常に低い温度感度、温度センシング、そして100%個別校正により、高い再現性が保証されています。平凹面から平凸面まで調整可能なEL-7-20-TCは、わずか1ミリ秒で-6～+8 dioptersの範囲をカバーします。
主な利点
- 立ち上がり時間と安定時間はそれぞれ1msと6msと非常に高速
- 光軸上の厚みがわずか4mmの薄型筐体
- 標準0.02dptの優れた再現性
- 5ジオプトリーの範囲で50mWの低消費電力

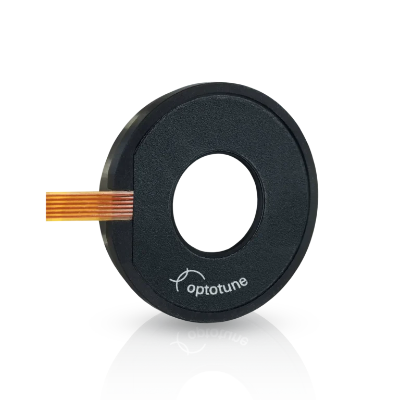

EL-12-30-TC
幅広い用途に対応する万能型
10年以上にわたる顧客からのフィードバックに基づいて開発されたEL-12-30-TCは、コンパクトで高性能な液体レンズの新たな基準を打ち立てます。平凹面から平凸面まで調整可能で、わずか数ミリ秒で-6～+10ジオプトリーの広い範囲の屈折力を実現します。クラス最高の熱感度に加え、温度センシング機能と100%個別キャリブレーション機能により、市場で最も再現性の高い液体レンズの一つとなっています。
主な利点
- 3msと10msの高速立ち上がり・安定時間
- 光軸上でわずか5.8mmの薄型筐体
- 標準0.02dptの優れた再現性
- 5ジオプトリーの範囲で50mWの低消費電力
EL-16-40-TC
ハイエンド用途向けの大口径
有効開口径16mmのEL-16-40-TCは、世界最大の電動フォーカス可変レンズです。2種類のメンブレンオプションにより、-2～+3ジオプトリーと-10～+10ジオプトリーの焦点距離範囲を-250～+250mAで実現します。高精度スタティックレンズシェイパー設計により、クラス最高の同心度とポインティング安定性を実現し、一部のレンズでは回折限界の波面誤差を達成しています。統合された温度センシングと100%キャリブレーションにより優れた再現性を実現し、EL-16-40-TCは最も要求の厳しい用途に最適なレンズです。
主な利点
- 最大有効口径（16mm）
- 高速な立ち上がり時間と安定時間（5 ms/13 ms）
- 優れたフォーカス再現性（0.02 dpt未満）、ポインティング安定性（<1 pixel）
- 様々なネジ式マウントオプションをご用意
