Optoplex – チューナブル光フィルタ

可変光フィルタ(TOF) – 薄膜フィルタをベースとした角度調整機能付き

Optoplexのチューナブル光フィルタ(チューナブルバンドパスフィルタとチューナブルエッジフィルタを含む)は、マイクロオプティクスとエレクトロニクスを統合したモジュールです。入力ポート(IN)から複数の波長の光信号ストリームを受信すると、2ポートチューナブル光フィルタは選択されたチャネルを出力ポート(OUT)に送ります。選択されたチャネルは、内蔵制御PCBとファームウェアを介して送信されるリモートコマンドによって、動作波長(周波数)範囲内で変更(チューニング)できます。Optoplexのチューナブル光フィルタは、特許取得済みのマイクロオプティクス設計と薄膜フィルタコーティング技術に基づいています。この光チューナブルフィルタに使用されている薄膜フィルタは、DWDMデバイスで既に広く使用されているものと同様です。波長チューニングは、薄膜フィルタへの入射光ビームの入射角を変化させることによって実現されます。各デバイスは、CバンドまたはLバンドの波長をカバーするように最適化されています。標準の光チューナブル フィルタ製品ファミリは、50、100、200 GHzのチャネル間隔をサポートします。

Tunable Optical Filters (TOF)
特長

  • 40G準拠
  • 無熱設計
  • CバンドまたはLバンド全体をカバーする広いチューニング範囲
  • 平坦で広い通過帯域
  • 低く均一な挿入損失
  • 高いチャネルアイソレーション
  • チューナブルバンドパスフィルタおよびチューナブルエッジフィルタのオプション
  • ラッチング機能と低消費電力
  • 側面または底面からの電気コネクタオプション
  • Telcordia GR-468準拠

アプリケーション

  • DWDMシステムにおける動的波長選択
  • DWDMの信号分離
  • 光性能モニタリング
  • 調整可能な光ノイズフィルタリング
  • 光増幅器のノイズ抑制

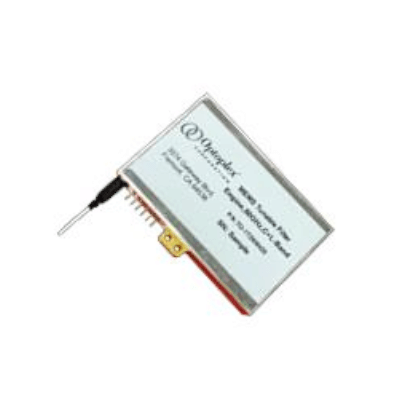

チューナブル光フィルタ(TOF) – MEMS/グレーティングベース

OptoplexのMEMSチューナブル光フィルタは、MEMSチューニング技術を採用した特許取得済みのマイクロ光学設計に基づいています。MEMSチップ、マイクロ光学系、制御電子機器、インターフェースから構成される統合モジュールです。入力ポート(IN)から複数波長の光信号ストリームを受信すると、2ポートチューナブル光フィルタは選択されたチャネルを出力ポート(OUT)に出力します。波長(周波数)チューニングは、制御電子機器と内蔵ファームウェアを介して、MEMSチップに印加される駆動電圧を変更することで実現します。
MEMSチューナブルフィルタは、低挿入損失と高アイソレーションという高い光フィルタリング性能を備えています。さらに、MEMSチューナブルフィルタは、多くのアプリケーションで強く求められる高速チューニングも提供します。標準的な光チューナブルフィルタ製品ファミリーには、30 GHzおよび60 GHzの標準3 dB帯域幅が含まれています。
OptoplexのMEMSチューナブルフィルタは、光通信における波長ロック、光チャネル監視、光アド/ドロップなどのアプリケーションに最適です。ファイバーセンシングおよび分光機器における光フィルタリングと波長管理。

Tunable Optical Filters (TOF) – Based on MEMS/Grating
特長

  • 無熱設計
  • 高速チューニング速度
  • コンパクトサイズ
  • Cバンド、Lバンド、C+Lバンド、Oバンド全体をカバーし、広いチューニング範囲
  • 低TDLおよび低WDL
  • 低く均一な挿入損失
  • 高いチャンネルアイソレーション
  • 低消費電力
  • Telcordia GR-1221準拠

アプリケーション

  • DWDMシステムにおける波長選択
  • 光性能モニタリング
  • 光スペクトラムアナライザ
  • 可変光ノイズフィルタリング
  • 光増幅器のノイズ抑制

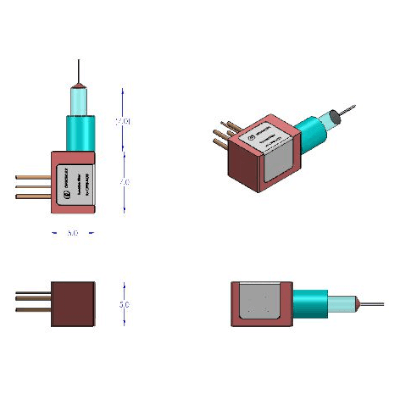

ミニチューナブル光フィルタ(ミニTOF) – MEMS/グレーティングベース

Mini Tunable Optical Filters (Mini TOF) – Based on MEMS/Grating

Optoplexのミニチューナブルフィルタは、100Gチューナブルトランシーバのアナログコヒーレントオプティクス(CFP2-ACO)アプリケーション向けに特別に設計されています。このチューナブルフィルタの主な目的は、ノイズを抑制し、感度とOSNR性能を向上させることです。
チューナブルフィルタにはVOAが内蔵されており、最大30 dB以上の減衰量を実現します。内蔵TF-VOAは5x5x7 mmのコンパクトサイズで、タイトベンドZBLファイバーを採用しており、通信用SFPトランシーバパッケージに最適です。アクティブチューニング素子として2次元MEMSを使用しているため、TFとVOAのチューニング時間はいずれも最短50ミリ秒です。

パラメータ Unit スペック
FWHM GHz 125 ~ 175
20dB BW GHz  325 ~ 455
最大IL dB < 3.5
同調速度 ms < 50
VOA減衰範囲 dB > 30
VOA応答時間 ms < 50
TF駆動電圧 V < 30
VOA駆動電圧 V < 15
