神島化学工業株式会社について
神島化学工業株式会社（Konoshima）は、1917年創業の無機化学メーカーで、建材、化成品、セラミックスの分野において研究開発から製造まで一貫して手掛けています。窯業系外装材や内装材、耐火パネルといった建材製品に加え、酸化マグネシウムなどの化成品、さらにはレーザー用途の透明セラミックスなど、高機能材料の開発を通じて幅広い産業を支えています。
ラインナップ
YAGセラミックス
理論透過率と遜色ない透光性
神島化学工業は、セラミックスの優れた特性に加え、固体レーザー発振素子をはじめとした様々な分野で広く用いられているYAG（Y3Al5O12）セラミックスを製造しております。
用途例
- レンズ
- レーザー
- 光学基板
- 覗き窓
- プリズム
- 腐食性ガス下での使用
特長
優れた光学特性
紫外領域から赤外領域までの光透過性に優れています。

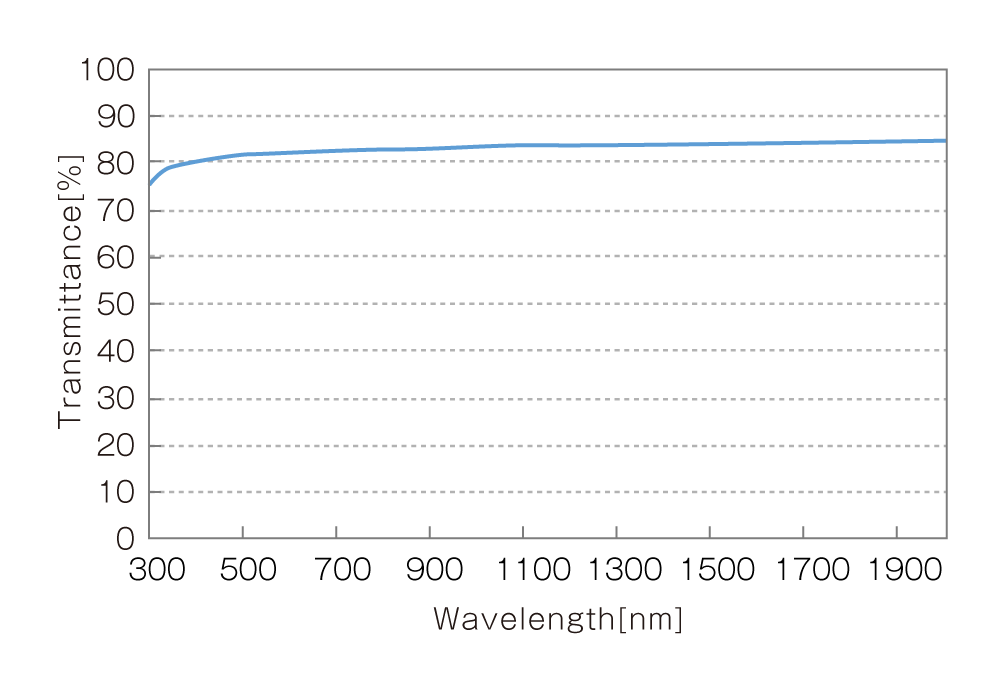

Fig. YAGセラミックス 透過スペクトル
各種ドーパントの均一添加が可能です
均一添加が可能なため、発光むら無くご使用頂けます。
| YAGセラミックス：物性値 | |
|---|---|
| 曲げ強度 | 360 Mpa |
| 硬度 | 15 Gpa |
| 破壊靭性 | 5 MPam1/2 |
| 弾性率 | 308 Gpa |
| ポアソン比 | 0.23 |
| 比熱 | 0.602×103 J/kgK |
| 熱拡散率 | 0.042×10-4 m2/s |
| 熱伝導率 | 11.7 W/mK |
| 熱膨張係数 | 8×10-6 |
| 屈折率 | 1.8293@633 nm |
| 密度 | 4.55 g/cm3 |
YAGセラミックス一覧

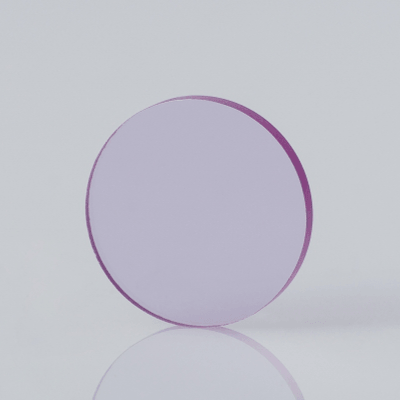

Nd3+：YAG
添加範囲：0.1～4.0％
発振波長：1064 nm
Yb3+：YAG
添加範囲：0.1～20％
発振波長：1030 nm
Sm3+：YAG
添加量：5.0％
用途例：寄生発振抑制用

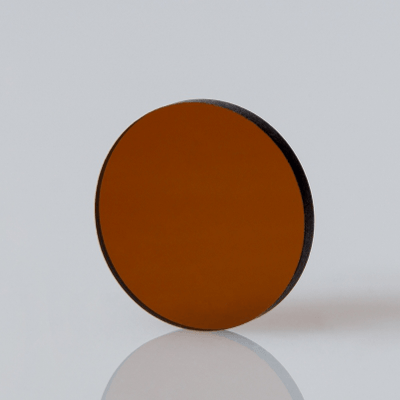

Cr4+：YAG
添加量：0.25％
用途例：寄生発振抑制用
過飽和吸収体
Ce:YAG
添加量：0.5%
発振波長：500～570nm
Er:YAG
添加範囲：0.5～50％
発振波長：3000nm
Tm:YAG
添加範囲：0.1～5.0％
発振波長：1900nm
その他無添加YAGや上記以外の添加元素についてもご相談ください。
Y2O3セラミックス
耐食性に優れた素材
Y2O3は赤外領域での光透過性、耐プラズマ特性等に優れた素材です。当社では、可視域から赤外領域まで良好な光透過性を有するY2O3セラミックスを製造しております。
用途例
- レーザー
- 覗き窓
- 腐食性ガス下での使用
- 耐プラズマ材料
特長
優れた光学特性
赤外領域での光透過性に優れております。

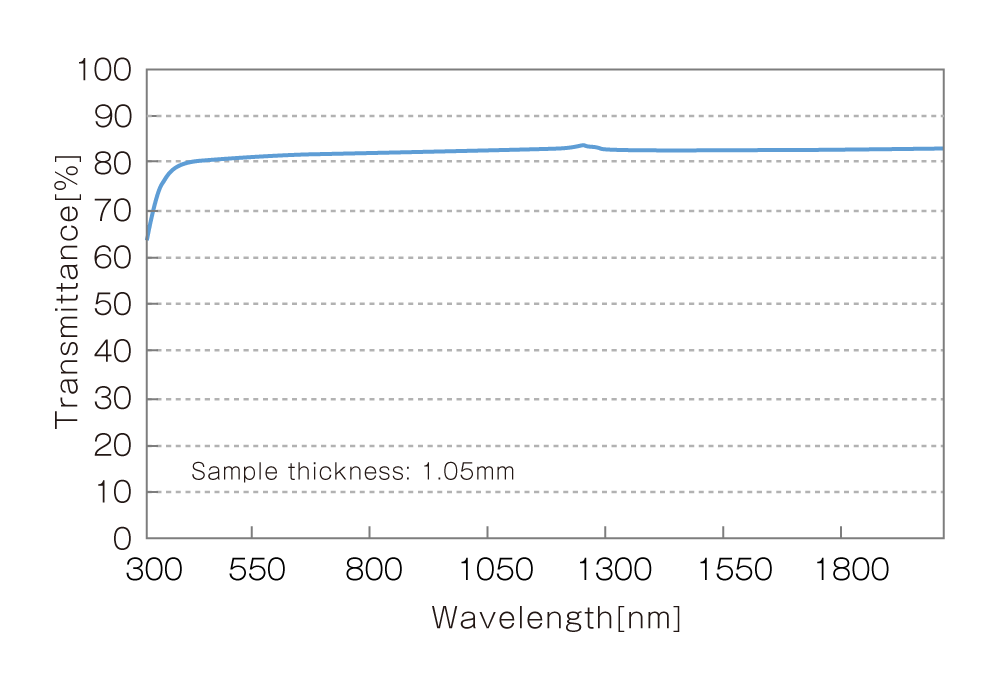

Fig. Y2O3セラミックス 透過スペクトル

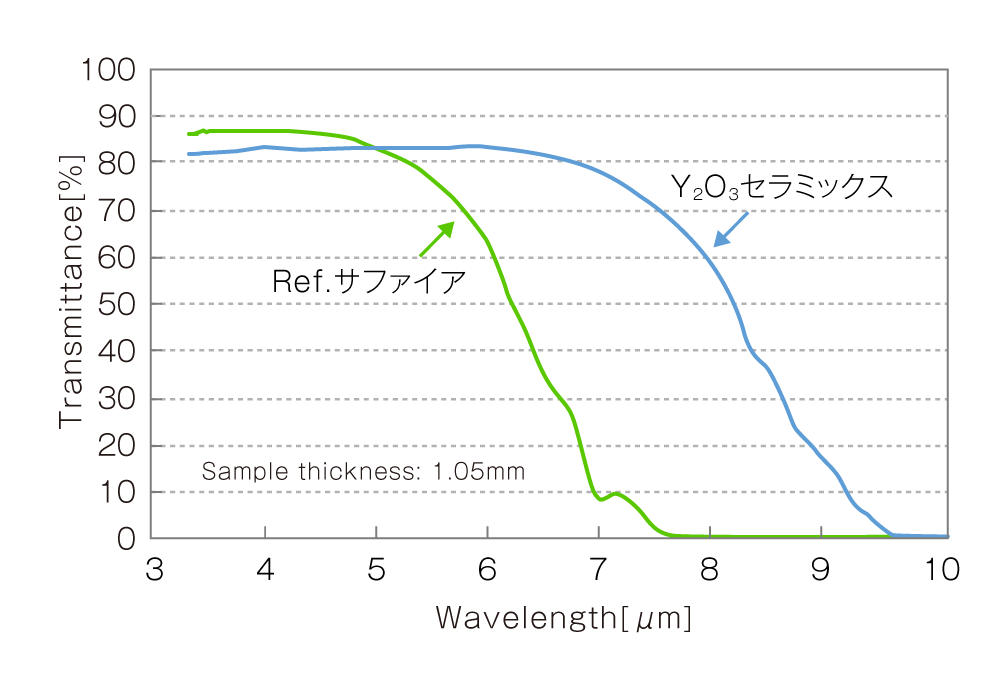

Fig. Y2O3セラミックスとサファイア 透過スペクトル
各種ドーパントの均一添加が可能です
各種ドーパントの添加によりレーザー発振媒質としてのご利用も可能です。
| Y2O3セラミックス：物性値 | |
|---|---|
| 硬度 | 10 GPa |
| 破壊靭性 | 2.5 MPam1/2 |
| 弾性率 | 188 GPa |
| ポアソン比 | 0.32 |
| 比熱 | 0.466×103 J/kgK |
| 熱拡散率 | 0.0621×10-4 m2/s |
| 熱伝導率 | 14.5 W/mK |
| 屈折率 | 1.92@532 nm |
| 密度 | 5.01 g/cm3 |
作製例
Y2O3、Dy2O3、Ho2O3、Er2O3、Tm2O3、Yb2O3、Lu2O3
その他希土類酸化物セラミックスの作製も可能です。別途ご相談下さい。
